Siłowniki z wydłużonym tłoczyskiem do montażu osłon

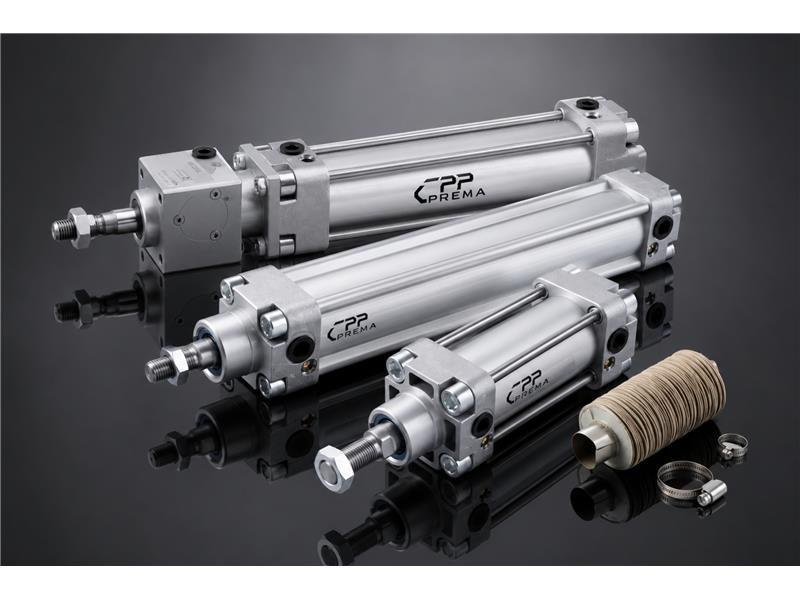

Siłowniki z wydłużonym tłoczyskiem do montażu osłon oraz osłony AS CPP PREMA to rozwiązanie przeznaczone do zabezpieczenia tłoczyska w przemysłowych układach pneumatycznych. Kategoria obejmuje siłowniki ISO przygotowane do współpracy z osłoną oraz same osłony tłoczysk stosowane w aplikacjach, w których element roboczy jest narażony na pył, zabrudzenia, odpryski, kontakt z drobnymi cząstkami stałymi lub inne czynniki mogące pogorszyć trwałość uszczelnień i powierzchni tłoczyska. Jest to grupa produktowa szczególnie istotna dla utrzymania ruchu, konstruktorów maszyn i integratorów automatyki, którzy projektują napędy pneumatyczne do pracy w trudniejszych warunkach środowiskowych.

Pełna grupa produktowa jest dostępna w sklepie CPP PREMA jako siłowniki z wydłużonym tłoczyskiem do montażu osłon i osłony AS. Kategoria obejmuje rozwiązania dobierane do średnicy siłownika, zakresu skoku roboczego, długości osłony oraz wymaganego wydłużenia tłoczyska. Dzięki temu użytkownik może dobrać nie tylko samą osłonę, ale także właściwy wariant siłownika przygotowany do jej montażu.

Osłona tłoczyska pełni funkcję ochronną. Jej zadaniem jest ograniczenie bezpośredniego kontaktu tłoczyska z zanieczyszczeniami występującymi w otoczeniu maszyny. W typowym siłowniku pneumatycznym powierzchnia tłoczyska współpracuje z uszczelnieniem i zgarniaczem. Jeżeli na powierzchni pojawią się twarde cząstki, pył technologiczny, opiłki, odpryski materiału lub inne zabrudzenia, mogą one przyspieszyć zużycie uszczelnienia, zwiększyć ryzyko mikrouszkodzeń powierzchni i doprowadzić do spadku szczelności układu. Osłona AS ogranicza to ryzyko i poprawia warunki pracy zespołu napędowego.

W katalogu CPP PREMA osłony tłoczysk są wskazane jako osprzęt do siłowników serii SSI, STE i STK. W praktyce oznacza to, że rozwiązanie jest przeznaczone do siłowników ISO, w których przewidziano możliwość zastosowania osłony przy odpowiednio przygotowanym tłoczysku. Ważna zasada techniczna mówi, że w przypadku stosowania siłownika ISO z osłoną należy zamówić siłownik z tłoczyskiem przedłużonym o wymiar F podany w tabeli doboru. Na końcu numeru zamówieniowego siłownika należy umieścić oznaczenie literą S. To oznaczenie informuje, że siłownik jest przygotowany do montażu osłony tłoczyska.

Wydłużone tłoczysko jest konieczne, ponieważ osłona zajmuje określoną przestrzeń montażową. Bez odpowiedniego wydłużenia może dojść do kolizji mechanicznej, ograniczenia skoku roboczego albo nieprawidłowego ułożenia osłony podczas pracy siłownika. Dlatego osłona nie powinna być traktowana jako dowolny dodatek montowany bez weryfikacji wymiarowej. Dobór musi uwzględniać średnicę siłownika, zakres skoku, długość osłony, wymagane wydłużenie tłoczyska i miejsce dostępne w osi napędu.

Kategoria jest szczególnie przydatna w maszynach pracujących w zapylonym lub zabrudzonym środowisku. Dotyczy to stanowisk obróbczych, urządzeń technologicznych, linii produkcyjnych, maszyn pakujących, stanowisk montażowych, podajników, manipulatorów, przesuwów, docisków i aplikacji, w których tłoczysko znajduje się w pobliżu materiału obrabianego albo transportowanego. Osłona może być stosowana także wtedy, gdy siłownik pracuje w miejscu o podwyższonym ryzyku kontaktu z odpryskami, pyłem procesowym, emulsją technologiczną albo innymi zanieczyszczeniami.

Dla konstruktora najważniejsze jest prawidłowe zaplanowanie zabudowy. Siłownik z osłoną ma inną długość funkcjonalną niż standardowy siłownik bez osłony. Trzeba sprawdzić miejsce na pełne ułożenie osłony w całym zakresie ruchu. Należy też uwzględnić przestrzeń na przyłącza pneumatyczne, elementy mocujące, czujniki pola magnetycznego oraz element roboczy zamocowany na końcu tłoczyska. W wielu aplikacjach osłona poprawia trwałość napędu, ale wymaga większej uwagi na etapie projektu mechanicznego.

Dla utrzymania ruchu istotna jest funkcja eksploatacyjna. Osłona AS może ograniczyć częstotliwość awarii wynikających z zabrudzenia tłoczyska. Zmniejsza ryzyko uszkodzenia uszczelnień, poprawia stabilność pracy i ułatwia utrzymanie powtarzalności cyklu. W zakładach, w których siłowniki pracują w strefach zapylenia, przy obróbce materiałów, przy transporcie detali lub w pobliżu stanowisk technologicznych, zastosowanie osłony może wydłużyć okres między przeglądami i ograniczyć liczbę nieplanowanych przestojów.

Osłona tłoczyska nie zastępuje jednak prawidłowego prowadzenia mechanicznego. Siłownik pneumatyczny powinien przenosić przede wszystkim siłę osiową. Jeżeli mechanizm generuje obciążenia boczne, momenty zginające albo niewspółosiowość, należy zastosować prowadzenie zewnętrzne, prowadnik lub łącznik kompensacyjny. Osłona chroni powierzchnię tłoczyska przed wpływem środowiska, ale nie rozwiązuje problemów wynikających z błędnej geometrii układu napędowego.

Dobór osłony AS należy rozpocząć od określenia średnicy siłownika i zakresu skoku roboczego. W tabelach katalogowych dla poszczególnych średnic podawane są wymiary osłony, zakres skoku roboczego, długość osłony oraz wymagane wydłużenie tłoczyska F. Przykładowo dla wybranych zakresów skoku stosuje się różne długości osłony, aby zachować poprawną pracę w całym zakresie ruchu. W praktyce jeden rozmiar osłony nie zawsze będzie odpowiedni dla wszystkich skoków tej samej średnicy siłownika.

W siłownikach STK oznaczenie S występuje jako wersja z wydłużonym tłoczyskiem pod osłonę tłoczyska. W siłownikach FORTIS analogiczną funkcję pełni oznaczenie dodatkowe 04, opisane jako wersja z wydłużonym tłoczyskiem pod osłonę tłoczyska. Taka informacja jest ważna przy zamawianiu, ponieważ sam dobór osłony nie wystarcza. Trzeba zamówić również właściwie przygotowany siłownik albo sprawdzić, czy istniejący siłownik ma odpowiednie wydłużenie tłoczyska.

Siłowniki z wydłużonym tłoczyskiem do montażu osłon i osłony AS CPP PREMA są przeznaczone dla użytkowników, którzy potrzebują zwiększyć odporność napędu pneumatycznego na zabrudzenia i poprawić trwałość pracy w warunkach przemysłowych. To rozwiązanie dla konstruktorów projektujących nowe stanowiska, dla integratorów automatyki dobierających kompletny zespół wykonawczy oraz dla działów utrzymania ruchu modernizujących istniejące aplikacje. Poprawnie dobrana osłona i właściwie wydłużone tłoczysko tworzą spójny zestaw ochronny, który zwiększa niezawodność siłownika i ułatwia utrzymanie ciągłości pracy maszyny.
