Trzpienie ustalające do najwyższych wymagań antykorozyjnych

– seria GN 818 –

Firma Elesa+Ganter wprowadziła do oferty nową serię trzpieni ustalających . Nowe produkty zostały wykonane z austenitycznej stali nierdzewnej AISI 316 (A4). W ofercie znajdują się wersje z gałką wykonaną z poliamidu wykończonego na mat w kolorze czarnym (wersje: B, BK, C, CK) lub z gałką ze stali nierdzewnej (wersje: BN, BKN, CN, CKN). Nowe trzpienie sprawdzą się w środowisku narażonym na agresywne media, duże zasolenie lub czyszczenie chemią.

„Stal austenityczna chromowo-niklowana AISI 316 jest odporna na utlenianie, co sprawia że trzpienie GN 818 mogą być stosowane w środowiskach o dużym zasoleniu, m.in. w środowisku morskim lub obszarach narażonych na działanie warunków atmosferycznych. Stal ta posiada również wysoką odporność na czynniki chemicznie, co umożliwia stosowanie jej w przemysłach takich jak: spożywczy, farmaceutyczny, papierniczy, wydobywczy lub petrochemiczny." – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

Odporność na czynniki chemiczne i korozję

Trzpień w wersjach z gałką ze stali nierdzewnej AISI 316 będzie zapewniał odporność przed chlorkami i innymi rozpuszczalnikami przemysłowymi, w szczególności dobrze radzi sobie z odpornością na korozję wżerową i szczelinową w zwiększonej temperaturze. Szpilka blokująca trzpienia jest dodatkowo niklowana chemicznie, co zapewnia jej płynną pracę w korpusie trzpienia.

Trzpienie serii GN 818-B/GN 818-BK

Trzpienie bez blokady w pozycji odwiedzionej, z gałką wykonaną z poliamidu, (B) bez przeciwnakrętki, (BK) z przeciwnakrętką.

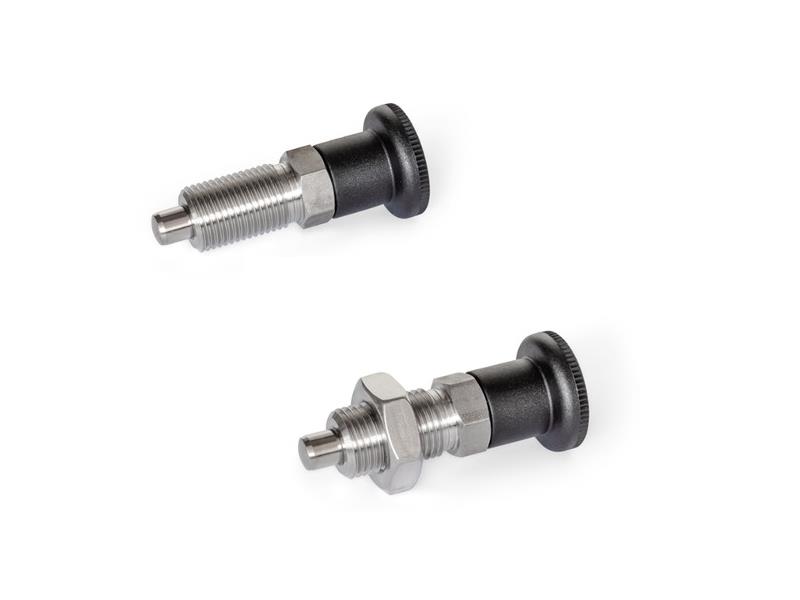

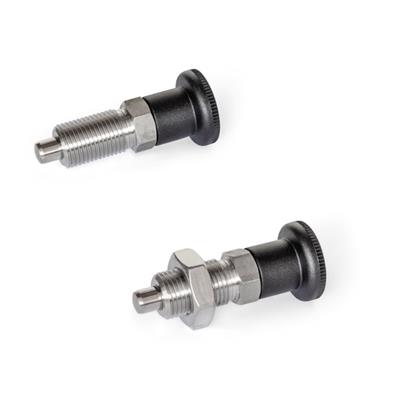

                        Rys. 1 GN 818-B oraz GN 818-BK

 Trzpienie tej serii występują w rozmiarach gwintu M8x1 do M20x1,5 i posiadają szpilki blokujące o średnicach 4 do 12 mm. Warto zwrócić uwagę na specjalnie wykonaną gałkę, która dzięki swojemu kształtowi zapobiega gromadzeniu się wody lub innych mediów na powierzchni trzpienia, umożliwiając im swobodne spływanie.

Trzpienie GN 818-C/GN 818-CK

Trzpienie z blokadą w pozycji odwiedzionej, z gałką wykonaną z poliamidu, (C) bez przeciwnakrętki, (CK) z przeciwnakrętką.

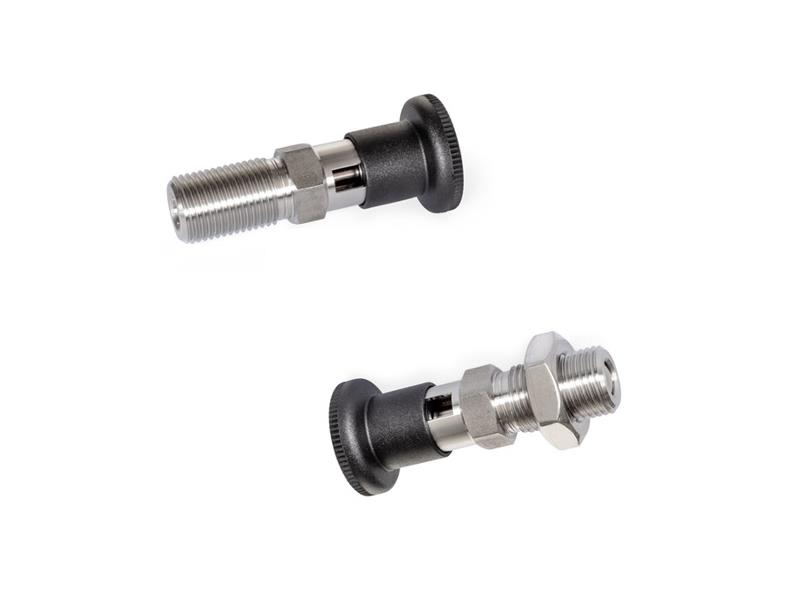

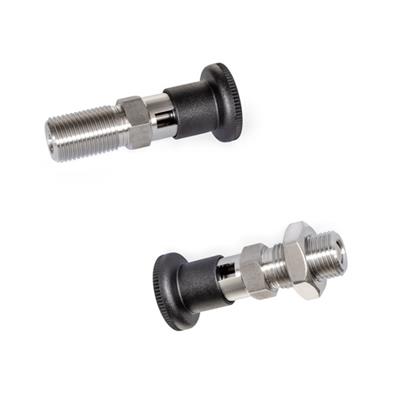

                         Rys. 2 GN 818-C oraz GN 818-CK



 Trzpienie w wersji C/CK występują w tych samych rozmiarach gwintu i szpilek, co wspomniane wyżej wersje B/BK. Różnią się wykonaną w korpusie blokadą, która po odciągnięciu trzpienia i obróceniu gałki, zatrzyma trzpień w pozycji odwiedzionej, pozwalając na manipulowanie blokowanym elementem. Ponadto, specjalnie opracowany kształt gałki trzpienia osłania blokadę w pozycji zamkniętej, zabezpieczając mechanizm przed wnikaniem zanieczyszczeń.

GN 818-C/GN 818-CK

Trzpienie bez blokady w pozycji odwiedzionej, z gałką wykonaną ze stali nierdzewnej, (BN) bez przeciwnakrętki, (BKN) z przeciwnakrętką.

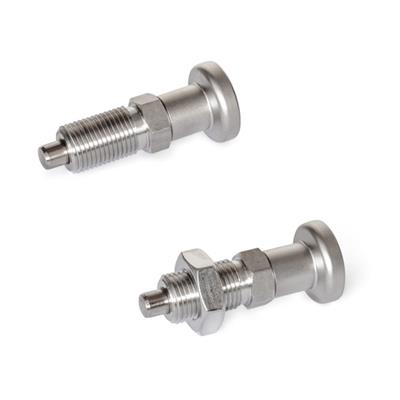

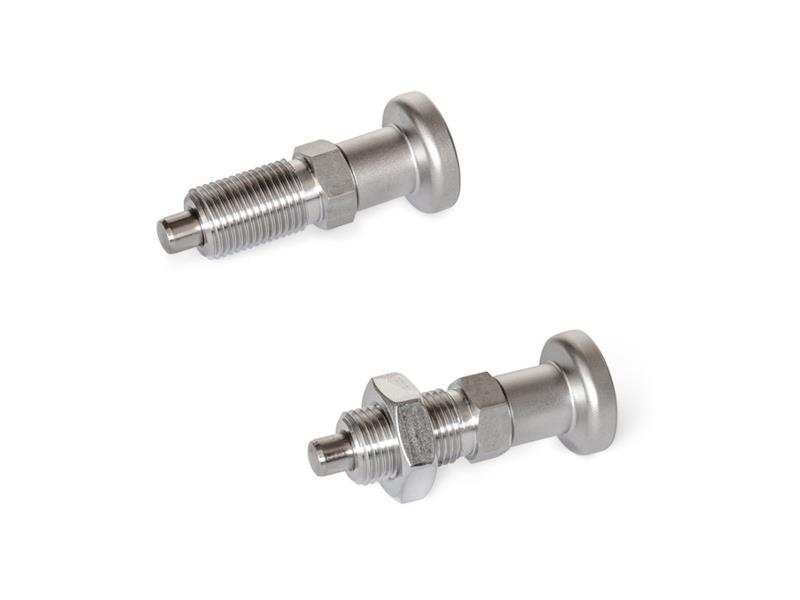

                       Rys. 3 GN 818-BN oraz GN 818-BKN

 Analogicznie trzpienie w wersji BN/BKN występują w tych samych rozmiarach, co reszta trzpieni z grupy GN 818. Główną różnicą jest gałka wykonana ze stali nierdzewnej. Trzpienie w wersjach BN/BKN/CN/CKN zapewniają zwiększoną (nawet względem wersji z gałką z poliamidu) odpornością na czynniki chemiczne. Mogą też być stosowane w wyższych temperaturach.

Trzpienie GN 818-CN/GN 818-CNK

Trzpienie z blokadą w pozycji odwiedzionej, z gałką wykonaną ze stali nierdzewnej, (CN) bez przeciwnakrętki, (CKN) z przeciwnakrętką.

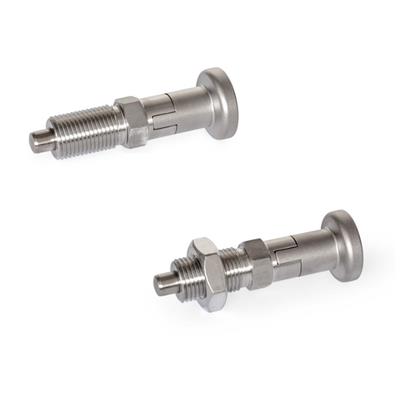

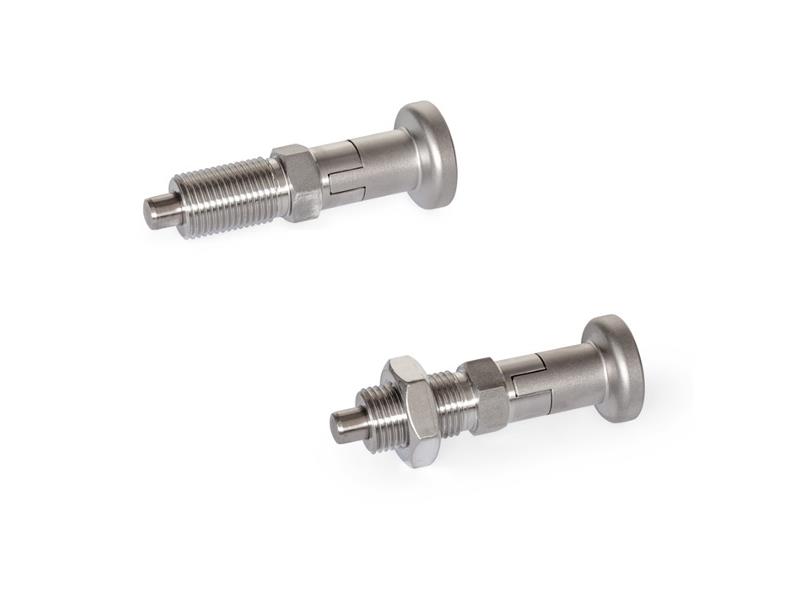

                             Rys. 4 GN 818-CN oraz GN 818-CKN



 Trzpienie 818-CN/CNK występują w tych samych rozmiarach, co pozostałe trzpienie z rodziny 818, główną różnicą jest blokada w pozycji odwiedzonej. Łączą w sobie wykonanie w pełni ze stali nierdzewnej AISI 316 (łącznie z gałką) oraz funkcję blokady w pozycji odwiedzionej.

Rodzina trzpieni GN 818 znajdzie zastosowanie wszędzie tam, gdzie jest wymagana odporność korozyjna, bez zwiększonych wymagań higienicznych (w tym wypadku rekomendujemy rozwiązania z serii Hygenic Design).

Link do karty katalogowej:

Trzpienie ustalające GN 818
