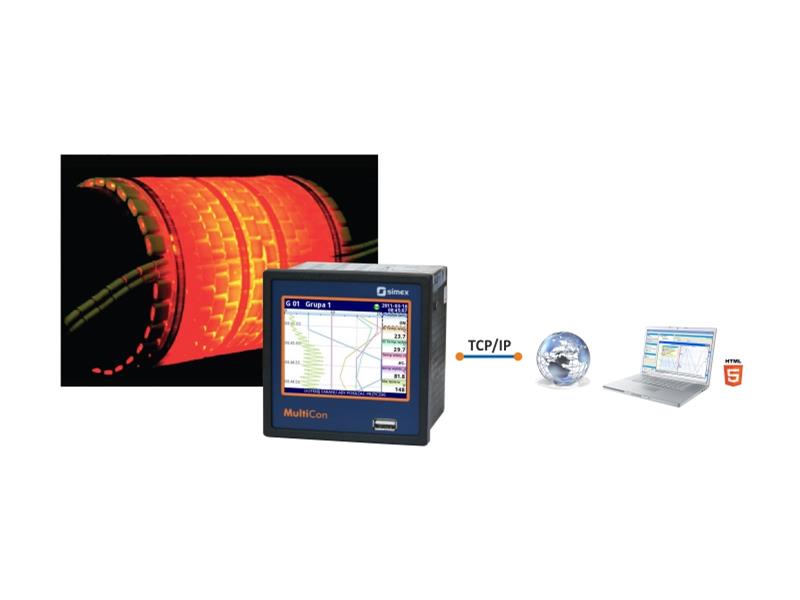

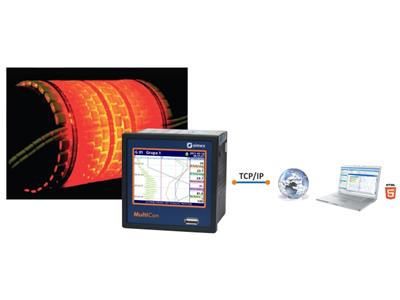

Regulator MultiCon ma zaimplementowanych 8 regulatorów PID, z których każdy może posiadać różne nastawy. Ponadto, jeden regulator z gotowymi nastawami może być wykorzystany w wielu niezależnych procesach. Przykładem takiej aplikacji jest proces przygotowania rurociągu przed spawaniem tzw. PWHT (post weld heat treatment). Rurociąg okładany jest sześcioma matami grzejnymi, które działają niezależnie, ogrzewając cały
rurociąg do odpowiedniej temperatury.
W aplikacji pracuje model: CMC-99-PS42/USB/S8/E/TC8-001
Wejścia sygnałowe
Moduł TC8 składa się z 8 wejść termoparowych (J, K, S, T, N, R, B, E (PN-EN); L (GOST);
±25 mV, ±100 mV, -10÷25 mV, -10÷100 mV). Do sześciu z nich podłączone są termopary zamontowane na powierzchni rurociągu.
Moduł S8 składa się z 8 wyjść SSR, które regulują temperaturę mat grzewczych.
Konfiguracja
Do procesu dostosowano jeden regulator PID. Do doboru nastaw regulatora wykorzystano funkcję autotuningu. Urządzenie, na podstawie mierzonych wartości temperatur, realizuje jednoczesne, niezależne sterowanie sześciu procesów. Każdy z nich to regulacja temperatury odpowiedniej maty grzewczej, na podstawie temperatury zmierzonej przez odpowiadającą termoparę. Jeden regulator jest więc tu wykorzystywany sześciokrotnie w tym samym czasie.
