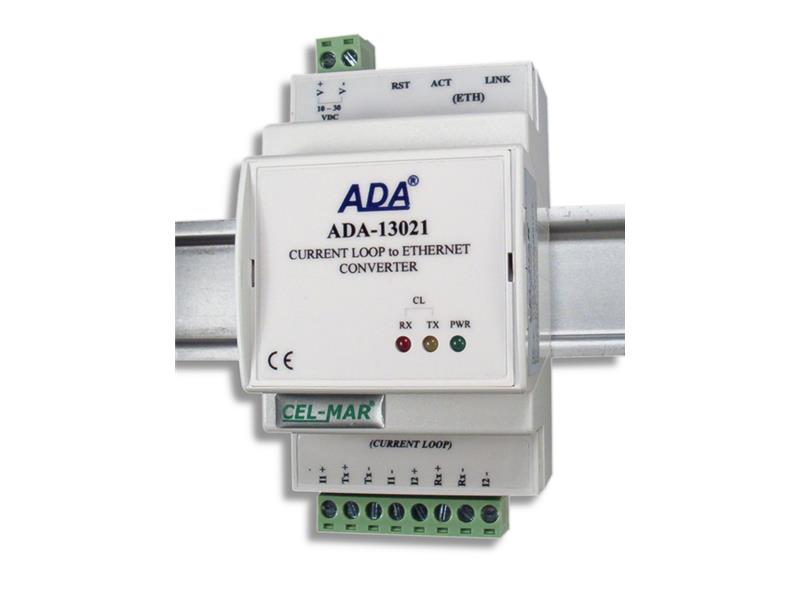

- ADA-13021MG - Konwerter ETHERNET na Pętla Prądowa z MODBUS GATEWAY

Konwerter ADA-13021MG jest urządzeniem służącym do transmisji danych pomiędzy urządzeniami wyposażonymi w interfejs pętli prądowej przez sieć LAN/WAN. Praca w sieci LAN/WAN może odbywać się w trybie wirtualnego portu szeregowego, mostu szeregowego TCP, mostu szeregowego UDP, gniazd TCP, gniazd UDP, MODBUS Data Gateway'a.
MODBUS Data Gateway konwertuje protokoły MODBUS-RTU master/slave lub MODBUS-ASCII master/slave na protokół MODBUS-TCP i odwrotnie. Pozwala to na integrowanie urządzeń z MODBUS-RTU/ASCII z urządzeniami z MODBUS-TCP w ramach jednej sieci. Posiada wbudowany serwer WWW umożliwiający zdalną konfigurację i zarządzanie przez przeglądarkę internetową. Konwerter umożliwia transmisję danych przez interfejs Pętli Prądowej z prędkością do 38,4kbps.
ADA-13021MG wyposażony jest w listwę zacisków śrubowych dla skrętkowych połączeń Pętli Prądowej i zasilania oraz złącze RJ45 do podłączenia sieci ETHERNET. Urządzenie do swego działania wykorzystuje sygnały: RX+,RX-,TX+,TX- interfejsu pętli prądowej wprowadzane przez listwę zaciskową. Do linii Pętli Prądowej zbudowanej na ADA-13021MG można podłączyć w topologii punkt-punkt urządzenie pracujące w trybie half duplex lub full duplex. Konwerter posiada wewnętrzną ochronę przeciwprzepięciową niskoenergetyczną dla każdej linii interfejsu Pętli Prądowej jednakże do ochrony odgromowej łącza należy zastosować zewnętrzne ochronniki.
Przystosowany jest do zasilania z zewnętrznego źródła napięcia stałego, którego wartość powinna zawierać się w granicach od 10V do 30V DC. Posiada separację galwaniczną pomiędzy zasilaniem a interfejsem ETHERNET i Petlą Prądową oraz optoizolację pomiędzy interfejsami Pętli Prądowej a ETHERNET. Razem z konwerterem dostarczamy sterowniki, które po zainstalowaniu tworzą w systemie operacyjnym (Windows 98ME,2000,XP,2003,Vista,7, 8.x, 10 ; Linux) dodatkowy port COM/TTY. Port ten o kolejnym wolnym numerze np. COM3 może być używany jak standardowy port COM.

Właściwości:

• Praca w sieci ETHERNET - standard IEEE 802.3
• Warstwa fizyczna 10/100BaseT,
• Podłączenie przez złącze RJ45,
• Prędkość transmisji 10/100Mbps (auto-sensing),
• Tryb pracy: Full lub half duplex (auto-sensing),
• Używane protokoły: TCP, UDP, DHCP, SNMP, SSL/TLS, Telnet, Rlogin, LPD, HTTP/HTTPS, SMTP, ICMP, IGMP, ARP,
• Wbudowany serwer WWW do konfiguracji konwertera,
• Konfiguracja usług sieciowych według indywidualnych potrzeb użytkownika,
• Przydzielanie statycznego lub dynamicznego (przez serwer DHCP) adresu IP,
• Diagnostyka portu szeregowego i sieciowego,
• Transmisja szyfrowana: DES (56-bit), 3DES (168-bit), AES (128/256-bit),
• Praca w trybie : wirtualnego portu szeregowego, mostu szeregowego TCP, mostu szeregowego UDP, gniazd TCP, gniazd UDP, MODBUS Data Gateway,
• Praca na 4 przewodowej linii w standardzie Pętli Prądowej,
• Prędkości transmisji danych Pętli Prądowej ( bps): 50, 75, 110, 134, 150, 200, 300, 600, 1200, 1800, 2400, 4800, 9600, 14400, 19200, 28800, 38400,
• Format danych Pętli Prądowej - Liczba bitów danych : 5, 6, 7, 8; Kontrola parzystości : Brak, Parzystość, Nieparzystość, Stale 1, Stale 0; Bity stopu : 1, 2,
• Obsługa protokołów: SunSpec MODBUS, MODBUS-RTU, MODBUS-ASCII, DNP, PROFIBUS-DP i inne (informacja techniczna),
• Wbudowany konwerter protokołów MODBUS-TCP na MODBUS-RTU/ASCII (MODBUS Data Gateway),
• Praca w trybie MODBUS-RTU Master/Slave i MODBUS-ASCII Master/Slave,
• Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy 3W (brak zasilacza w komplecie),
• Optoizolacja miedzy interfejsem ETHERNET a Pętlą Prądową w torze sygnałowym ~3kV=,
• Izolacja galwaniczna miedzy interfejsem ETHERNET a zasilaniem 1kV= lub 3kV=,
• Izolacja galwaniczna miedzy interfejsem Pętli Prądowej a zasilaniem 1kV= lub 3kV=,
• Podłączenie Pętli Prądowej poprzez złącza śrubowe,
• Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach Pętli Prądowej,
• Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania,
• Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
• Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN35 / TS35,
• Wymiary (obrysu) obudowy (SZ x W x G) 53mm x 90mm x 62mm.
