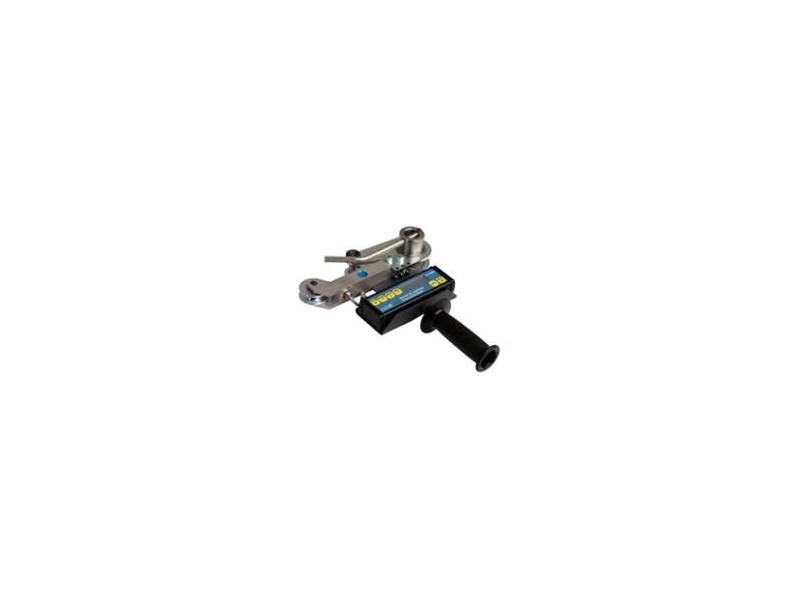

Miernik naprężenia liny CL17L
Miernik naprężenia liny CL17L
Producent:
ZEPWN
Miernik CL 17L jest przeznaczony do pomiaru siły naprężenia liny w dedykowanych zakresach średnic lin.
Urządzenie składa się z tensometrycznego czujnika siły, rolkowego zespołu prowadzenia liny oraz mikroprocesorowego modułu pomiarowego z wyświetlaczem. Lina prowadzona jest w rolkach zewnętrznych zapewniających właściwe warunki opasania centralnej rolki pomiarowej. Przemieszczenie rolek do pozycji pomiarowej odbywa się zależnie od zakresu pomiarowego
i wartości sił naprężenia mierzonej liny za pomocą układu dźwigniowego ręcznie lub z udziałem siłownika hydraulicznego. Wymiary przyrządu zakres pomiarowy czujnika dobierane są
w zależności od średnicy liny. Pomiar siły oddziaływania liny na rolkę pomiarową jest realizowany za pomocą tensometrycznego czujnika siły w układzie pełnego, zrównoważonego
i skompensowanego mostka Wheatstone’a.
Wersja miernika przeznaczona do pomiaru siły naprężenia lin o średnicy od 1,5 mm do 4,5 mm wyposażona jest w czujnik o niewielkiej masie, aby nie powodować obciążenia mierzonej liny. Moduł elektroniki z wyświetlaczem posiada specjalną opaskę do założenia na nadgarstku operatora. Miernik można szybko zamontować na linie.
Miernik CL17L posiada 31 banków pamięci z parametrami, dzięki czemu może pamiętać parametry kalibracji dla maksymalnie 31 różnych średnic badanych lin. Fakt ten umożliwia dokonywanie pomiaru na dodatkowych linach o średnicach zbliżonych do średnicy zakresowej, lub jej równych, ale różniących się splotami.

Dane techniczne:
Zakres sił mierzonych w linie [kN] 1; 3; 7; 40; 100*
Zakres średnic lin [mm] 1,5-4,5-6,5; 7-10; 5-22; 12-22,5; 14-24
Błąd sumaryczny [%] 2,5
Rodzaj pracy dla liny nieruchomej
Zakres temperatur roboczych [K] 268 ÷ 328
Stopień ochrony IP67
* urządzenie dedykowane z hydraulicznym systemem przestawiania dźwigni układu rolkowego
