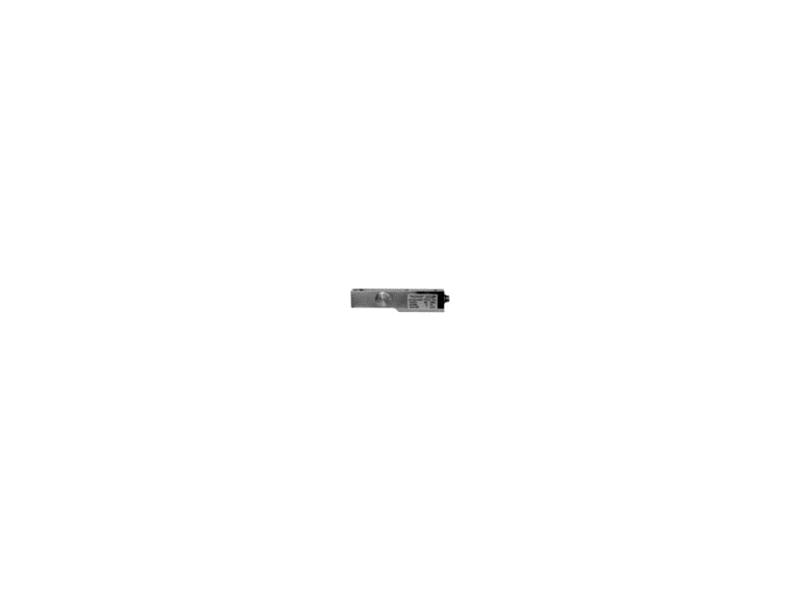

Tensometryczny czujnik masy CL 17Ms
Tensometryczny czujnik masy CL 17Ms
Producent:
ZEPWN
Tensometryczny czujnik masy CL 17Ms jest przeznaczony do konstrukcji systemów ważących z jednym lub wieloma przetwornikami.
W połączeniu z elektroniczną aparaturą przetwarzającą produkowaną przez Zakład Elektroniki Pomiarowej Wielkości Nieelektrycznych umożliwia uzyskanie dokładności pomiarów odpowiadających 3. klasie według OIML.
Czujnik obciążany jednokierunkowo. Przetwarzanie mierzonego obciążenia realizowane jest za pomocą metalowego elementu sprężystego oklejonego tensometrami foliowymi, połączonymi w układ pełnego mostka. Mostek tensometryczny jest całkowicie zrównoważony i skompensowany termicznie.
Elementy przetwarzające wykonane są ze stali nierdzewnej lub węglowej zabezpieczonej przed korozją powłoką galwaniczną.
Dla stopnia ochrony elektrycznej IP68 czujniki produkowane są z dławnicą przewodu podłączeniowego.

Podstawowe parametry techniczne:
Zakres [t]: 0,5; 1, 2, 5, 10
Klasa dokładności: C3 [d. OIML] 3000
Błąd sumaryczny [%]: 0,018
Sygnał niezrównoważenia [%]: ±2
Sygnał niezrównoważenia od zera po zdjęciu obciążenia nominalnego (30 min) [%]: 0,02
Pełzanie sygnału wyjściowego przy obciążeniu nominalnym (30 min) [%]: 0,03
Temperaturowy współczynnik sygnału niezrównoważenia [%/10 K]: 0,02
Temperaturowy współczynnik czułości [%/10 K]: 0,02
Napięcie zasilania nominalne [V]: 10
Czułość nominalna [mV/V]: 1 lub 2
Rezystancja wejściowa do 1 t [W]: 420 ± 25
Rezystancja wyjściowa [W]: 350 ± 5
Przeciążenie [%]: 150
Temperatura pracy [K]: 253 ÷ 353
Temperatura kompensacji [K]: 273 ÷ 363
Nominalne odkształcenie [mm]: 0,5
Wyprowadzenie: O1 – dławnica z odciążką
Stopień ochrony: IP68
Rezystancja izolacji [G Ohm]:1
Materiał: stal nierdzewna, węglowa
Długość kabla: standardowo 0,5 m lub według życzenia
