dwudrogowy, jednosiedliskowy
- Producent:
- Conflow
- Numer katalogowy:
- 1300
Informacje ogólne

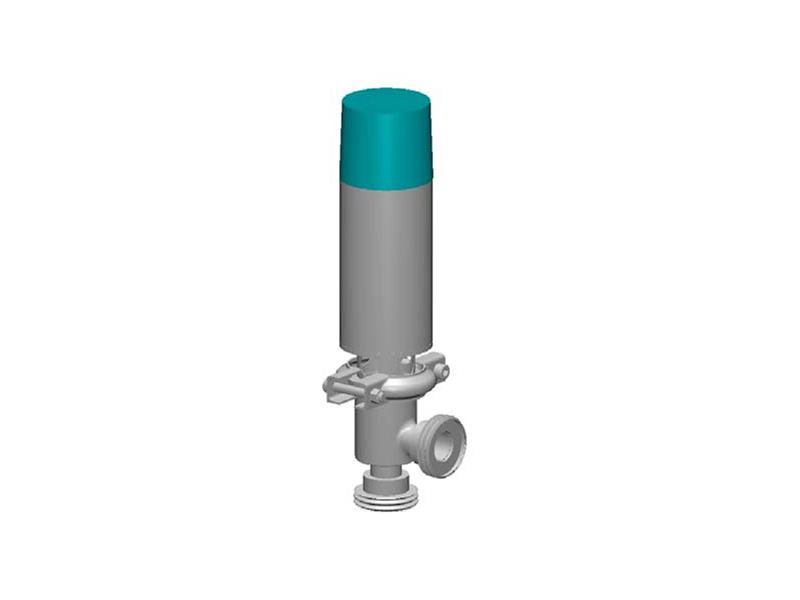

Zawór higieniczny ON-OFF typu 1300 posiada korpus z dwoma prostopadłymi przyłączami zapewniającymi jego dwudrogowość. Jest polecany przez producenta do regulacji w przemyśle spożywczym i farmaceutycznym, gdzie zwykle wymaga się dużej elastyczności oraz wysokiej higieny. Posiada grzyb działający w trybie on-off (szybkie otwarcie) z miękkim wyłożeniem vitonowym zapewniającym całkowite odcięcie.
Zawór jest kompaktowo połączony z cylindrycznym siłownikiem o sygnałach od 5 do 6 barów.
Dostępne typy
- Typ 1300 AD bezpośredniego działania - otwarcie przy braku powietrza
- Typ 1300 AR odwrotnego działania - zamknięcie przy braku powietrza
- Typ 1300 DE podwójnego działania - nie posiada pozycji dla braku powietrza
Charakterystyka zaworu

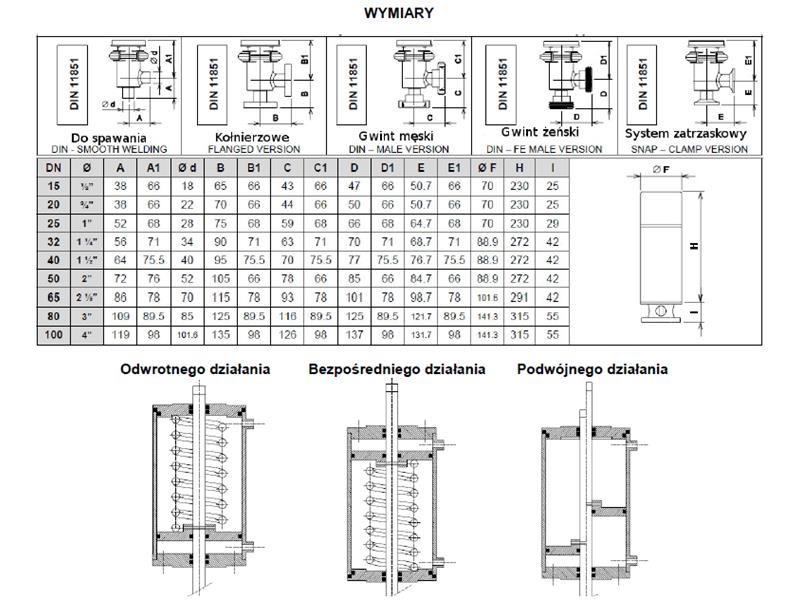

- Rozmiary: DN 15 - 100
- Przyłącza: do spawania z SS A316L wg DIN; męskie stożkowe z SS A316L wg DIN 11851; żeńskie gwintowane z SS A316L wg DIN 11851; złącze kompletne z SS A316L wg DIN 11851; system zatrzaskowy z SS A316L wg DIN 405; kołnierzowe z SS A316L UNI 2277-78 PN 10-16

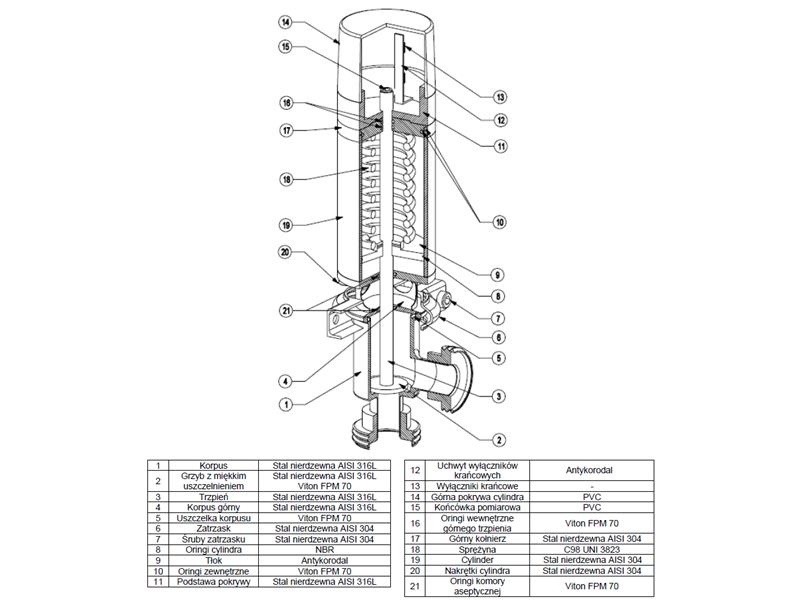

- Korpus: stal nierdzewna AISI 316L (X2CrNiMo1712) w wykończeniu polerowanym lub satynowym, PN 10
- Grzyb: szybko wznoszący, zapewniający działanie on-off, z miękkim wyłożeniem vitonowym
- Uszczelnienie: oringi N2 z FPM 70; do 160 °C
- Maks. ciśnienie wejściowe: 10 barów
- Temperatura na wejściu: od -15 do 160 °C
Charakterystyka siłownika
- Typ: tłokowy
- Sygnały sterujące: 5-6 barów
- Maks. ciśnienie zasilające: 8 barów
- Temp. otoczenia: od -20 do 70 °C
- Materiał siłownika: stal nierdzewna 1.3401
- Materiał górnej pokrywy: PVC
- Przyłącza pneumatyczne: NPT 1/8"
Na zamówienie
- Wyłącznik zbliżeniowy
- Elektroniczny zawór trójdrogowy
Więcej informacji w folderze dostępnym na stronie www.tranztel.com.pl lub bezpośrednio u dystrybutora (dane kontaktowe powyżej).
