Pojemnościowy przetwornik poziomu do cieczy NMC
- Producent:
- KOBOLD

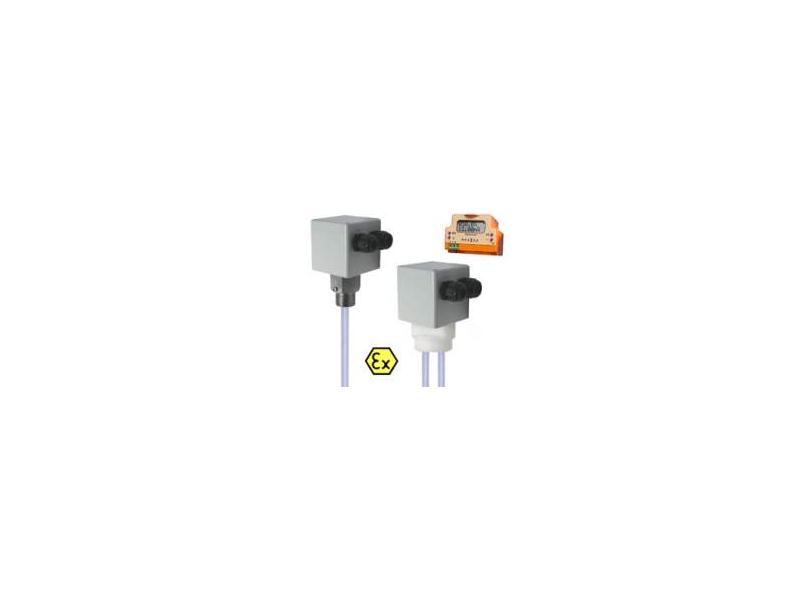

Pojemnościowy przetwornik poziomu do cieczy NMC
Opis:
Przetworniki NMC mierzą w sposób ciągły poziom cieczy w zbiornikach. Składają się z sondy pomiarowej i głowicy przyłączeniowej z modułem pomiarowym.
W zależności od warunków pracy, dostępne są różne wykonania sond. Ponieważ czujnik nie posiada części ruchomych, w konsekwencji nie zużywa się z tego powodu. Moduł pomiarowy jest łatwo wymienialny co czyni przyrząd bardzo prostym w obsłudze.
Zasada działania:
System pomiarowy jest oparty na pojemnościowej metodzie działania. Sonda pomiarowa i ściana zbiornika lud druga elektroda tworzą okładki kondensatora, medium w zbiorniku jest cieczą dielektryczną. Pojemność zależy od medium. Im więcej cieczy styka się z sondą tym większą pojemność ma utworzony kondensator. Zmiana ta jest wykrywana przez programowalny moduł pomiarowy i przetwarzana jest na wskazanie w procentach na wyświetlaczu lub na sygnał wyjściowy 4...20mA
Obszar zastosowań:
- woda lub ciecze na bazie wody
- ciecze spożywcze
- chemikalia i ciecze agresywne
- oleje
- ciecze farmaceutyczne
Parametry techniczne:
- napięcie zasilania: 10...35VDC
- sygnał wyjściowy: 4...20mA (2-przewodowy)
- ciecze do 1000pF
- wyświetlacz: 4wierszowy LCD, alfanumeryczny (% i mA)
- obudowa: poliwęglan, IP65
- temperatura otoczenia: -10...+60°C
- temperatura medium: max +90°C (typ NMC H +125°C)
- ciśnienie pracy: PN 10bar
- przyłącze elektryczne: 1 (2) dławik kablowy M20
- zabezpieczenie przed odwrotną polaryzacją
- przyłącze mechaniczne: G 1 AG, stal kwasoodporna 1.4305 (typ -N, -T, -H), G 2 AG, PVDF (typ -S)
- sonda: stal kwasoodporna pokryta PTFE (PVDF typ S)
- wewnętrzna sonda: stal kwasoodporna pokryta PTFE, zewnętrzna: stal kwasoodporna 1.4305 (typ T)
Opis:
Przetworniki NMC mierzą w sposób ciągły poziom cieczy w zbiornikach. Składają się z sondy pomiarowej i głowicy przyłączeniowej z modułem pomiarowym.
W zależności od warunków pracy, dostępne są różne wykonania sond. Ponieważ czujnik nie posiada części ruchomych, w konsekwencji nie zużywa się z tego powodu. Moduł pomiarowy jest łatwo wymienialny co czyni przyrząd bardzo prostym w obsłudze.
Zasada działania:
System pomiarowy jest oparty na pojemnościowej metodzie działania. Sonda pomiarowa i ściana zbiornika lud druga elektroda tworzą okładki kondensatora, medium w zbiorniku jest cieczą dielektryczną. Pojemność zależy od medium. Im więcej cieczy styka się z sondą tym większą pojemność ma utworzony kondensator. Zmiana ta jest wykrywana przez programowalny moduł pomiarowy i przetwarzana jest na wskazanie w procentach na wyświetlaczu lub na sygnał wyjściowy 4...20mA
Obszar zastosowań:
- woda lub ciecze na bazie wody
- ciecze spożywcze
- chemikalia i ciecze agresywne
- oleje
- ciecze farmaceutyczne
Parametry techniczne:
- napięcie zasilania: 10...35VDC
- sygnał wyjściowy: 4...20mA (2-przewodowy)
- ciecze do 1000pF
- wyświetlacz: 4wierszowy LCD, alfanumeryczny (% i mA)
- obudowa: poliwęglan, IP65
- temperatura otoczenia: -10...+60°C
- temperatura medium: max +90°C (typ NMC H +125°C)
- ciśnienie pracy: PN 10bar
- przyłącze elektryczne: 1 (2) dławik kablowy M20
- zabezpieczenie przed odwrotną polaryzacją
- przyłącze mechaniczne: G 1 AG, stal kwasoodporna 1.4305 (typ -N, -T, -H), G 2 AG, PVDF (typ -S)
- sonda: stal kwasoodporna pokryta PTFE (PVDF typ S)
- wewnętrzna sonda: stal kwasoodporna pokryta PTFE, zewnętrzna: stal kwasoodporna 1.4305 (typ T)
