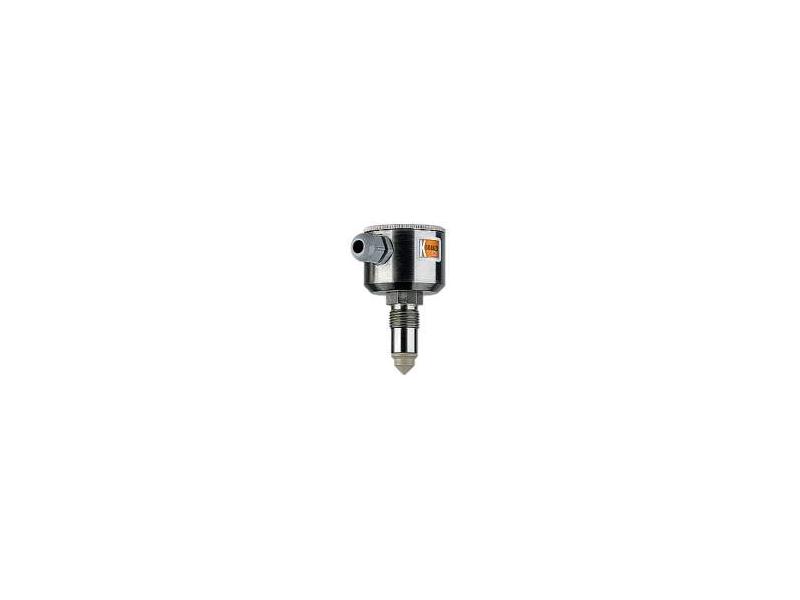

Pojemnościowy sygnalizator poziomu LNZ

Pojemnościowy sygnalizator poziomu LNZ firmy KOBOLD przeznaczony jest do niezawodnej sygnalizacji poziomu cieczy, w tym również cieczy nieprzewodzących prądu elektrycznego. Urządzenie pracuje w oparciu o pojemnościową zasadę pomiaru - pole elektryczne sondy penetruje medium na kilka milimetrów, a zmiana pojemności wywołana kontaktem z medium jest mierzona i przetwarzana na sygnał przełączający. Dzięki temu sygnalizator zapewnia stabilne i powtarzalne działanie nawet w aplikacjach z pianą oraz przy zmiennych warunkach procesowych.

Sygnalizator LNZ może być instalowany w dowolnym położeniu i doskonale nadaje się do zastosowań higienicznych. W połączeniu z tulejami wspawanymi, punkt pomiarowy jest praktycznie zlicowany ze ścianą zbiornika i pozbawiony martwych stref, co umożliwia skuteczne czyszczenie w procesach CIP. Wszystkie materiały mające kontakt z medium są dopuszczone do kontaktu z żywnością. Zintegrowana elektronika pozwala na bezpośrednie podłączenie sygnału wyjściowego do sterownika PLC bez konieczności stosowania dodatkowych przetworników.

Główne zalety sygnalizatora LNZ:

• niezależność od przewodności medium
• pewna sygnalizacja poziomu również przy obecności piany
• możliwość stosowania w aplikacjach higienicznych
• brak martwych stref przy montażu z tulejami LZE
• kompaktowa konstrukcja i łatwy montaż
• zintegrowana elektronika – bezpośrednie wyjście do PLC

Parametry techniczne:

• zasada pomiaru: pojemnościowa
• temperatura medium: 0...+100°C
• (do 150°C maks. 30 min w procesach CIP)
• temperatura otoczenia: 0...+70°C
• ciśnienie robocze: do 10 bar
• przyłącza procesowe: G½, tuleje higieniczne wg DIN 11851, Tri-Clamp®, tuleje do wspawania
• materiały części mokrych: stal nierdzewna 1.4404, PEEK
• wyjście: PNP – otwarty kolektor, max. 200 mA
• funkcja: sygnalizacja „pełny/pusty" (ustalana polaryzacją zasilania)
• czas reakcji: ok. 0,2 s
• zasilanie: 24 VDC ±20%
• stopień ochrony: IP67
• minimalna stała dielektryczna medium: εr > 20

Pojemnościowy sygnalizator poziomu LNZ znajduje zastosowanie w przemyśle spożywczym, farmaceutycznym, chemicznym oraz w instalacjach procesowych, gdzie wymagane jest pewne i higieniczne wykrywanie poziomu cieczy, także nieprzewodzących.
