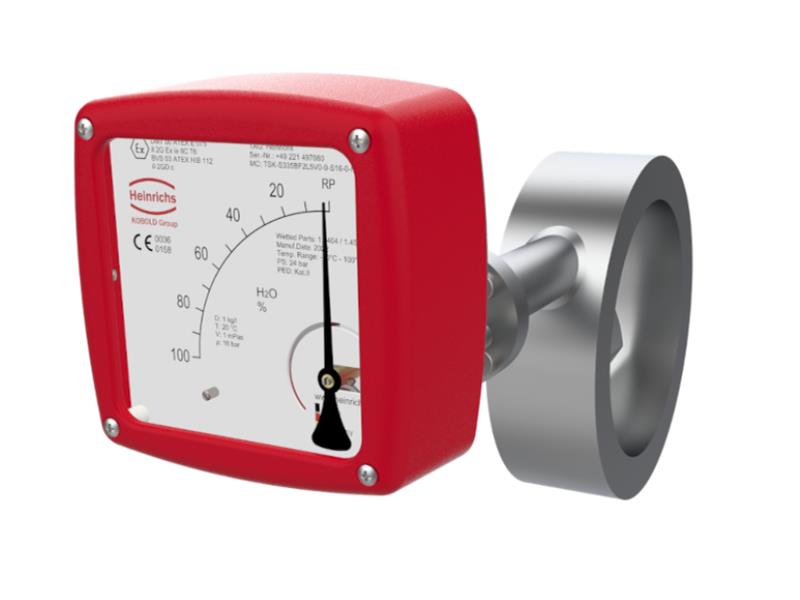

Przepływomierz -/sygnalizator z klapką TSK

Przepływomierz klapkowy serii TSK przeznaczony jest do pomiaru i monitorowania przepływu cieczy w rurociągach przemysłowych, w tym mediów mętnych, agresywnych, niebezpiecznych oraz palnych. Konstrukcja międzykołnierzowa umożliwia montaż zarówno w rurociągach poziomych, jak i pionowych, niezależnie od kierunku przepływu.

Zasada działania oparta jest na wychylnej klapce, która pod wpływem przepływającego medium ustawia się w położeniu równowagi pomiędzy siłą strumienia a siłą sprężyny. Kąt wychylenia klapki jest bezkontaktowo przenoszony magnetycznie na mechanizm wskazujący oraz – opcjonalnie – na elementy elektryczne. Dzięki temu pomiar jest stabilny, odporny na drgania i nie wymaga bezpośredniego sprzężenia mechanicznego.

Urządzenie charakteryzuje się bardzo solidną konstrukcją oraz wysoką odpornością na trudne warunki pracy. Duża, czytelna skala ustawiona pod kątem 90° zapewnia doskonałą widoczność wskazań nawet w wymagających warunkach montażowych. Przepływomierz może pracować przy wysokich temperaturach procesu, a w wersjach specjalnych także w strefach zagrożonych wybuchem.

TSK znajduje zastosowanie w instalacjach procesowych do:

• pomiaru przepływu,
• monitorowania i sygnalizacji,
• regulacji i kontroli przepływu cieczy,
• pracy w środowiskach o wysokich wymaganiach mechanicznych i temperaturowych.

Główne zalety przepływomierza TSK:

• możliwość montażu w dowolnym położeniu i kierunku przepływu,
• bardzo wytrzymała, przemysłowa konstrukcja,
• bezkontaktowe, magnetyczne przeniesienie sygnału,
• czytelna skala o układzie 90°,
• szeroki wybór materiałów części mających kontakt z medium,
• możliwość pracy w wysokich temperaturach,
• dostępność wersji z certyfikatami ATEX i SIL,
• rozbudowane opcje sygnałów wyjściowych i komunikacji.

Dane techniczne:

• Zakres pomiarowy (woda): 0,5–3,5 ... 200–1500 m³/h
• Połączenie procesowe: montaż międzykołnierzowy DN 25 ... DN 300
• Materiał: stal, stal nierdzewna, PTFE, Hastelloy®
• Ciśnienie maksymalne: PN 40 (PN16 dla DN 100–200, PN10 od DN 250)
• Zakres temperatur:
  - standardowo: -40 ... +200 °C
  - opcjonalnie: do +300 °C
• Dokładność: ±2,5 % pełnej skali

Opcje i wyposażenie dodatkowe:

• zestyk kontaktronowy,
• wyjście analogowe 4–20 mA,
• komunikacja HART®, Profibus® PA,
• wykonania przeciwwybuchowe ATEX,
• wersje do zastosowań związanych z bezpieczeństwem funkcjonalnym (SIL).

Przepływomierz klapkowy TSK jest uniwersalnym i niezwykle trwałym rozwiązaniem do niezawodnego pomiaru i nadzoru przepływu w wymagających aplikacjach przemysłowych.
