Przepływomierz różnicy ciśnień - firma KOBOLD

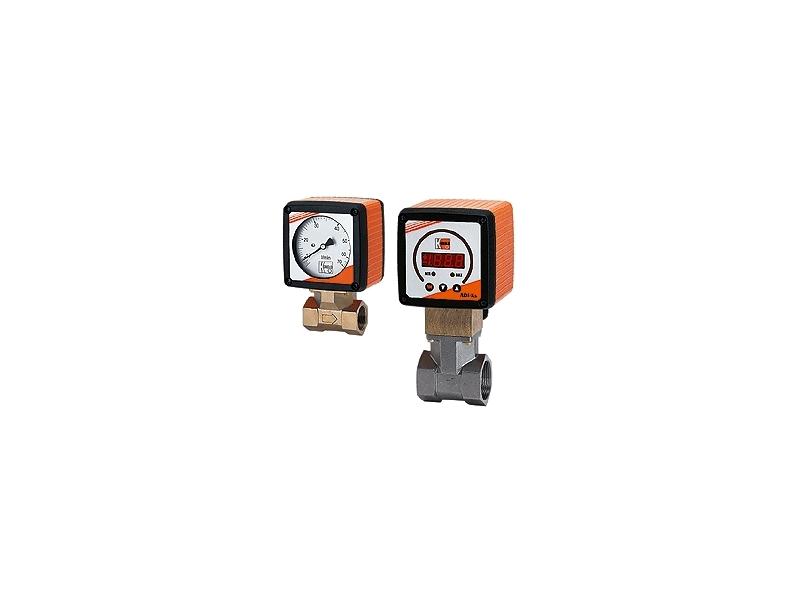

Przepływomierze typu RCD firmy KOBOLD przeznaczone są do pomiaru i monitorowania przepływu cieczy i gazów. Urządzenia te działają w oparciu o zasadę pomiaru różnicy ciśnienia w dyszy Venturiego. Umieszczona w obudowie kryza (zwężka) powoduje powstawanie różnicy ciśnień podczas przepływu medium. Różnica ta jest proporcjonalna do natężenia przepływu. Kształt dyszy dopasowany jest do przepływu, tak że jego charakterystyka jest stała w całym zakresie pomiarowym.
Elementem pomiarowym jest sprężyty mieszek ze zintegrowanym magnesem trwałym. Wywiercone w obudowie kanały doprowadzają ciśnienie na obie strony mieszka. Jego odkształcenie przenoszone jest na wskaźnik wskazówkowyz naniesioną skalą pomiarową w l/min dla wody lub w Nm_/h dla powietrza. W przypadku wersji z wyświetlaczem elektronicznym, ruch mechaniczny przetwarzany jest na sygnał elektroniczny za pośrednictwem czujnika Halla. Dostępne są różne wersje przetworników umożliwiające uzyskanie na wyjściu sygnału analogowego, sygnalizacja´ wartości granicznych lub wskazanie miejscowe aktualnego przepływu. Na życzenie klienta dostępne są również specjalne skale pomiarowe dla dowolnych mediów.

Dane techniczne:
Zakresy pomiarowe:
od 3...27 l/min do 300...2300 l/min wody
od 6...42 Nm3/h do 500...2800 Nm3/h powietrza
Zasada działania: zwężka Venturiego
Sposób montażu: w każdym położeniu
Kierunek przepływu: zgodnie ze strzałką
Materiał: stal nierdzewna, aluminium-brąz
Wskazanie:
wskaźnik mechaniczny lub wyświetlacz: słupkowy, cyfrowy bądź kombinowany
Maks. temperatura: 100°C
Maks. ciśnienie: 40 bar
Klasa dokładności: ±3% pełnej skali
Stopień ochrony: IP 65
Połączenie wewnętrzne: G 1/2...G 3, 1/2 NPT...3 NPT

Karta katalogowa produktu dostępna na stronie: www.kobold.pl
