Przepływomierz z rotorem DRH

Przepływomierz serii DRH firmy KOBOLD przeznaczony jest do pomiaru i monitorowania przepływu cieczy o niskiej lepkości, w szczególności wody i mediów podobnych. Urządzenie pracuje w oparciu o zasadę wirującej łopatki (rotora), co zapewnia prostą konstrukcję, wysoką niezawodność oraz dobrą powtarzalność pomiarów.

W strumieniu medium umieszczony jest rotor wyposażony w magnes, którego ruch obrotowy jest bezkontaktowo przenoszony na czujnik Halla znajdujący się w obudowie przepływomierza. Sygnał generowany przez czujnik jest proporcjonalny do prędkości przepływu i może być dalej przetwarzany przez odpowiednią elektronikę na sygnał impulsowy, analogowy, sygnały przełączające lub wskazanie lokalne.

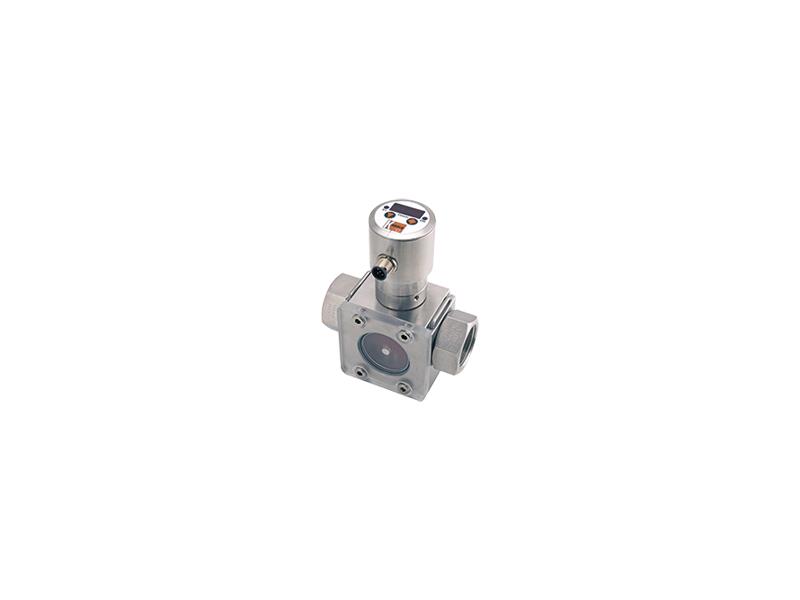

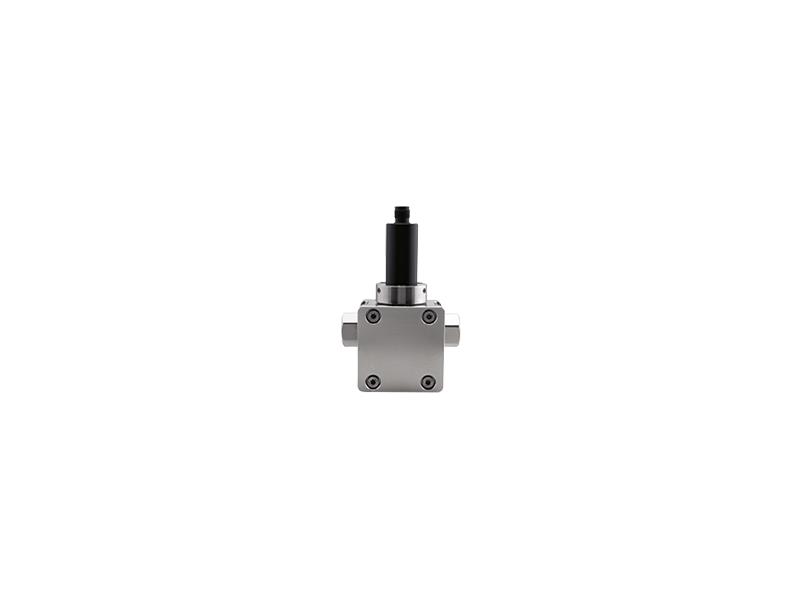

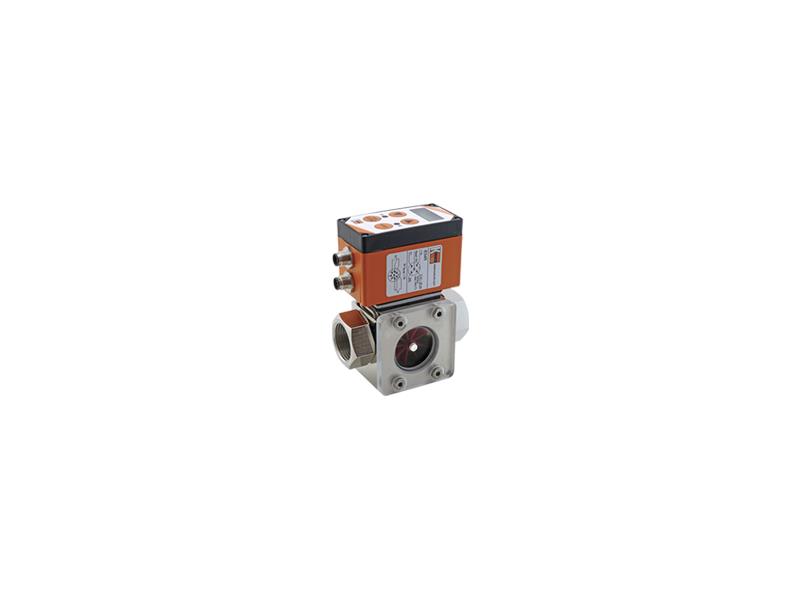

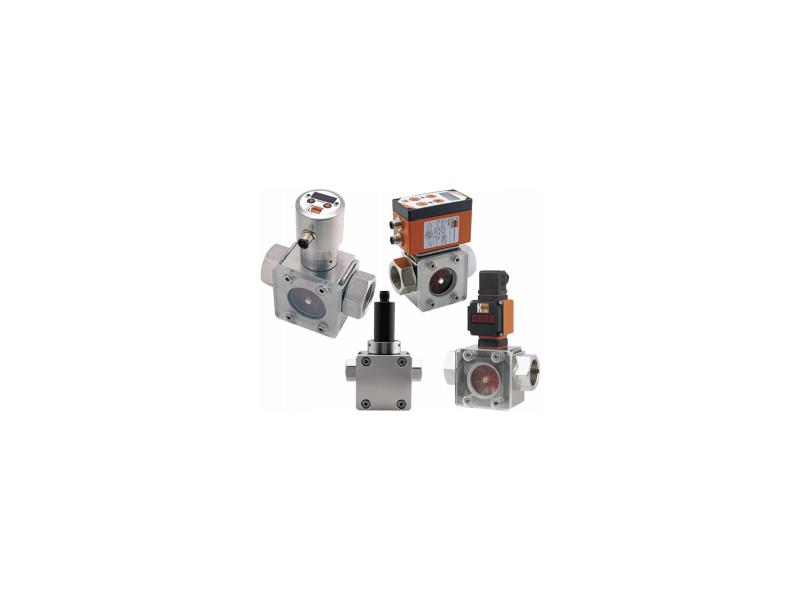

Przepływomierze DRH dostępne są w wielu wariantach wykonania materiałowego oraz z różnymi wersjami elektroniki: od prostych wyjść impulsowych, przez kompaktową elektronikę z wyświetlaczem LED, aż po wersje z licznikiem objętości i funkcją dozowania. Dzięki temu mogą być stosowane zarówno jako wskaźniki przepływu, jak i elementy systemów sterowania i kontroli procesów.

Solidna konstrukcja mechaniczna oraz możliwość pracy przy ciśnieniach do 100 bar sprawiają, że przepływomierze DRH znajdują zastosowanie w szerokim zakresie aplikacji przemysłowych, takich jak układy chłodzenia, maszyny produkcyjne, instalacje wodne, rolnictwo oraz przemysł elektroniczny.

Główne zalety przepływomierzy DRH:

• sprawdzona zasada pomiaru z wirującą łopatką
• bezkontaktowe przenoszenie sygnału (magnes + czujnik Halla)
• szeroki zakres dostępnych wersji elektroniki
• możliwość pomiaru, sygnalizacji, zliczania i dozowania
• wysoka odporność mechaniczna
• różne materiały wykonania dostosowane do medium
• możliwość obrotu przyłączy o 360° (łatwy montaż)

Dane techniczne:

• Zakres pomiarowy: 0,2 - 8 l/min ... 2,5 - 50 l/min wody
• Połączenie: G ⅜, G 1, ⅜" NPT, 1" NPT
• Materiał: mosiądz, stal nierdzewna, POM, PVDF
• Ciśnienie maks.: 100 bar
• Temperatura maks.: 80 °C
• Liniowość: ± 2,5 % pełnej skali
• Opcje: Wyjście analogowe, sumator, zestyki progowe, zestyki progowe NPN/PNP, wyświetlacz cyfrowy, wskaźnik ze wskazówką, wyjście impulsowe
