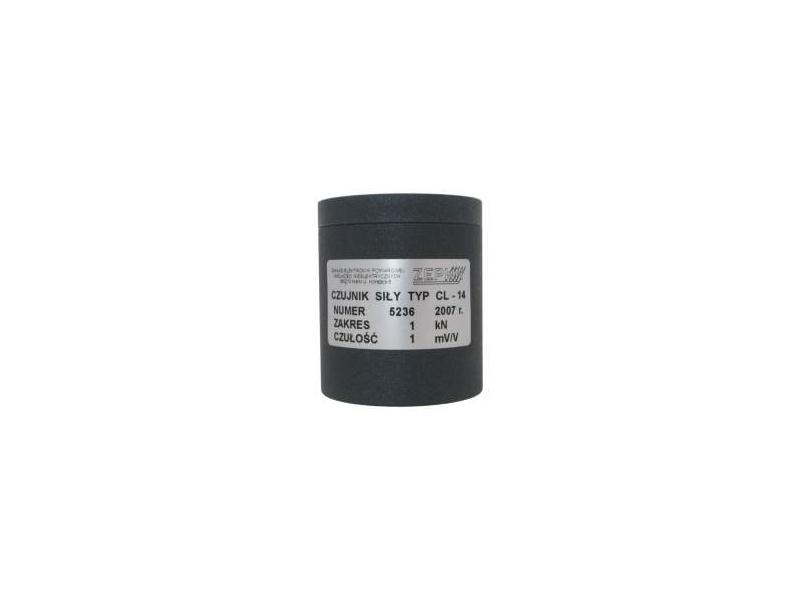

Tensometryczny czujnik siły CL14U
Tensometryczny czujnik siły CL14U
Producent:
ZEPWN
Czujnik CL14U umożliwia pomiar sił rozciągających i ściskających (dostępne są – jako opcja – adaptery ułatwiające pomiary).
Czujnik przeznaczony jest do budowy dokładnych torów pomiaru sił w przedziale częstotliwości 0 – 5kHz. Cechuje go duża dokładność i niezawodność dzięki starannemu doborowi materiału elementu sprężystego oraz użyciu tensometrów foliowych cechujących się wysoką jakością.
Każdy czujnik poddawany jest szczegółowej zakładowej kontroli technicznej a Użytkownik zyskuje trzyletnią gwarancję i serwis pogwarancyjny.
Na zamówienie czujnik może być dostarczony ze świadectwem wzorcowania wydanym przez Główny Urząd Miar lub Laboratorium ZEPWN.
Zaleca się, aby czujnik współpracował ze wzmacniaczami CL10D, CL100P lub z miernikami mikroprocesorowymi z typoszeregu CL300.

Dane techniczne:
Zakres pomiarowy [kN]: 0,05; 0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 50;100
Klasa dokładności [%]: 0,05 lub 0,1 – odnoszona do zakresu pomiarowego czujnika
Czułość [mV / V]: 1 lub 2
Nominalne napięcie zasilania [VDC]: 10
Rezystancja wejściowa [Ohm]: 410 ±10 do 10 kN; 380 ± 10 od 20 kN do 100 kN
Rezystancja wyjściowa [Ohm]: 350 ± 5
Sygnał niezrównoważenia mostka [%]: ± 0,2
Zmiana sygnału niezrównoważenia po zdjęciu obciążenia nominalnego [%]: < 0,03
Błąd pełzania przy obciążeniu nominalnym [% / 30 min]: < 0,03
Zakres temperatur pracy [K]: 253 ÷ 373
Zakres kompensacji temperaturowej [K]: 293 ÷ 363
Temperaturowy współczynnik czułości [% / 10K]: < 0,05
Temperaturowy współczynnik sygnału niezrównoważenia [% / 10K]: < 0,05
Maksymalne odkształcenie w kierunku działania siły [mm]: 0,5
Materiał elementu sprężystego: stal lub stop aluminium
Długość przewodu: standardowo 3 m lub wg życzenia
Wyprowadzenie / Stopień ochrony: Złącze LUMBERG / IP40 / Dławnica z odciążką / IP67
Dopuszczalne przeciążenie [%]: 50
Rezystancja izolacji [G?]: > 40
