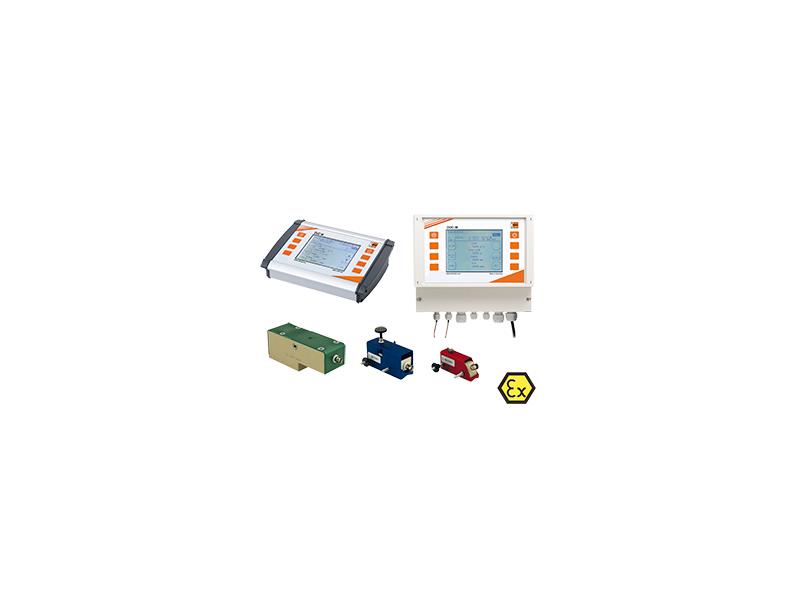

Ultradźwiękowy opaskowy przepływomierz ultradźwiękowy DUC

Ultradźwiękowy opaskowy przepływomierz ultradźwiękowy DUC
Ultradźwiękowy, opaskowy przepływomierz DUC przeznaczony jest do bezinwazyjnego pomiaru przepływu cieczy poprzez montaż czujników na zewnętrznej powierzchni rurociągu. Urządzenie działa w oparciu o zasadę pomiaru czasu przelotu ultradźwięków (time-of-flight), mierząc różnicę czasu propagacji sygnału w kierunku zgodnym i przeciwnym do przepływu medium. Dzięki temu przepływomierz może dokładnie wyznaczać przepływ objętościowy, prędkość przepływu, a także ilość ciepła przy współpracy z czujnikami temperatury. System nie ingeruje w instalację – nie wymaga cięcia rur, zatrzymywania procesu ani ingerencji w medium.

Przepływomierz DUC może być stosowany na szerokim zakresie średnic rurociągów – od DN10 aż do DN6000 – oraz dla większości cieczy przewodzących ultradźwięki, takich jak woda, media technologiczne, roztwory chemiczne czy czynniki energetyczne. Maksymalna temperatura medium wynosi 150°C, a maksymalna prędkość przepływu może osiągać 30 m/s. Urządzenie dostępne jest w wersji stacjonarnej oraz przenośnej, umożliwiającej szybkie pomiary kontrolne w różnych punktach instalacji. W zależności od wykonania dostępna jest obsługa jednego lub dwóch torów pomiarowych, z możliwością kompensacji profilu przepływu i zwiększenia dokładności.

DUC wyposażony jest w przejrzysty interfejs użytkownika z wyświetlaczem graficznym oraz intuicyjnym menu. Dostępne są liczne funkcje diagnostyczne, w tym podgląd jakości sygnału i analiza przebiegów. Przepływomierz posiada wyjścia 4...20 mA, wyjście impulsowe, interfejsy RS232/RS485, przekaźnik, port Micro-USB oraz funkcję licznika. Możliwa jest również rejestracja danych oraz pomiar energii cieplnej poprzez podłączenie czujników Pt100.

Zakres zastosowania:

• systemy wodne i wodno-ściekowe
• energetyka i ciepłownictwo (m.in. pomiar energii cieplnej)
• instalacje technologiczne w przemyśle chemicznym, petrochemicznym i spożywczym
• kontrola procesów, pomiary serwisowe i audytowe
• instalacje HVAC, klimatyzacja i chłodnictwo

Najważniejsze parametry

• Zakres pomiarowy prędkości: 0...±30 m/s
• Średnice rurociągów: DN10...DN6000
• Temperatura medium: do 150°C
• Dokładność: do ±1% (typowo ±1...2,5% wartości mierzonej)
• Wielkości mierzone: przepływ objętościowy, prędkość przepływu, ilość ciepła
• Wyjścia i interfejsy: 2×4–20 mA, impulsowe, Micro-USB, przekaźnik, RS232, RS485, licznik

Przepływomierz ultradźwiękowy DUC stanowi nowoczesne, elastyczne i ekonomiczne rozwiązanie do pomiaru przepływu cieczy wszędzie tam, gdzie istotny jest pomiar bezinwazyjny, wysoka dokładność oraz możliwość zastosowania w szerokim zakresie średnic rurociągów.
