Wiatrakowy wskaźnik przepływu DAF

Wiatrakowy wskaźnik przepływu DAF firmy KOBOLD przeznaczony jest do wizualnej kontroli przepływu cieczy w instalacjach przemysłowych, technologicznych oraz pomocniczych, wszędzie tam, gdzie wystarczająca jest jednoznaczna informacja o obecności i kierunku przepływu, bez konieczności dokładnego odczytu wartości pomiarowej.

Zasada działania wskaźnika DAF opiera się na obrotowym wirniku, który poruszany jest przez przepływające medium. Wirnik umieszczony jest wewnątrz kompaktowej obudowy z przezroczystymi okienkami, co umożliwia łatwą obserwację ruchu nawet z dużej odległości. Obrót wirnika jednoznacznie sygnalizuje przepływ medium w instalacji.

Wskaźniki przepływu DAF dostępne są w dwóch wersjach wykonania:

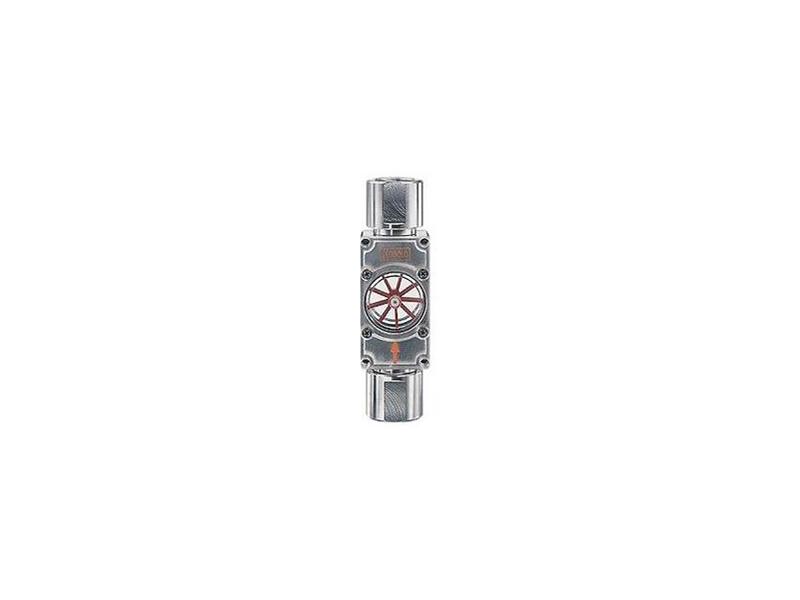

DAF-1 – z przyłączami gwintowanymi,

DAF-2 – z przyłączami kołnierzowymi (DIN lub ANSI).

Zakresy przepływu są realizowane poprzez zastosowanie odpowiednich kryz na wlocie, przy zachowaniu jednego standardowego rozmiaru obudowy, niezależnie od wielkości przepływu. Urządzenie może być montowane w dowolnej pozycji, pod warunkiem zachowania kierunku przepływu zgodnego ze strzałką na obudowie. Wersja wskaźnika umożliwia również obrót obudowy w celu ustawienia jej w najbardziej dogodnej pozycji do obserwacji.

W zależności od wersji materiałowej, wskaźniki DAF mogą być wykonane z:

• mosiądzu,
• stali nierdzewnej,
• tworzyw sztucznych (PA, polisulfon),

Główne cechy i zalety wskaźników przepływu DAF:

• wizualna sygnalizacja przepływu cieczy,
• prosta i niezawodna konstrukcja,
• brak zasilania elektrycznego,
• możliwość montażu w dowolnej pozycji,
• szeroki zakres przyłączy gwintowanych i kołnierzowych,
• odporność na typowe warunki przemysłowe,
• możliwość stosowania w instalacjach wodnych i procesowych.

Podstawowe dane techniczne:

• zakresy wskazania: od 0,03–0,1 l/min do 5–150 l/min wody,
• maksymalne ciśnienie robocze: do 16 bar,
• maksymalna temperatura medium: do 110 °C,
• przyłącza procesowe:
  - DAF-1: G ⅛ ... G 1½ oraz ⅛" ... 1½" NPT,
  - DAF-2: DN15 ... DN50, ½" ... 2" ANSI,

Wskaźniki przepływu DAF znajdują zastosowanie m.in. w instalacjach chłodzenia, układach pomocniczych maszyn, obiegach wody technologicznej oraz wszędzie tam, gdzie kluczowa jest szybka i jednoznaczna kontrola obecności przepływu bez stosowania złożonej aparatury pomiarowej.
