Przepływomierz z rotorem DF

Przepływomierz z rotorem DF
Do pomiaru, monitorowania i dozowania cieczy o niskiej lepkości

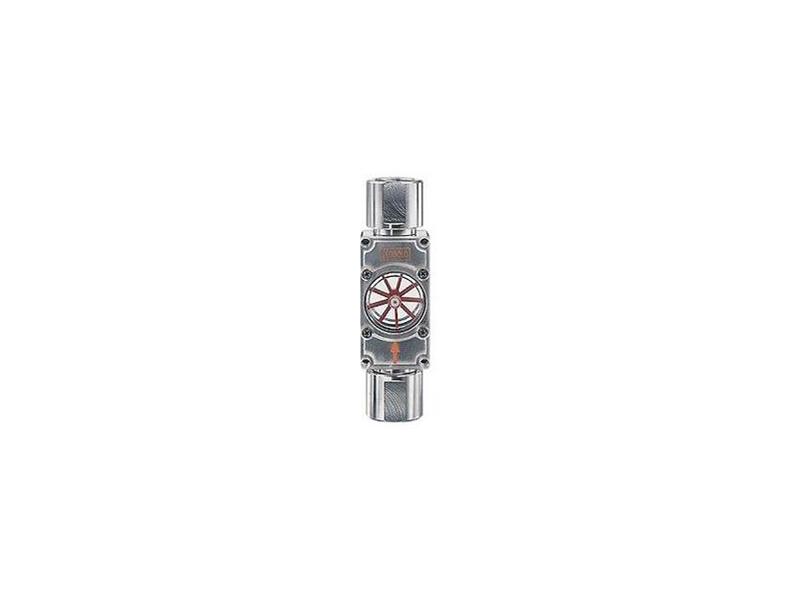

Przepływomierz DF firmy KOBOLD jest uniwersalnym przepływomierzem rotorowym (łopatkowym) przeznaczonym do pomiaru, sygnalizacji, zliczania oraz dozowania cieczy o niskiej lepkości, takich jak woda, oleje lekkie czy media chłodzące. Sprawdzona technologia wirnika z wbudowanym pierścieniem magnetycznym umożliwia bezkontaktowe przeniesienie ruchu obrotowego do czujnika Halla, co zapewnia wysoką trwałość i stabilność pomiaru nawet w trudnych warunkach przemysłowych.

Dzięki modułowej budowie przepływomierze DF mogą być konfigurowane jako proste wskaźniki przepływu, czujniki z wyjściem analogowym, sygnalizatory progowe, liczniki objętości lub kompletne układy dozowania z wyświetlaczem cyfrowym. Brak bezpośredniego połączenia elementów elektrycznych z medium oraz duży luz promieniowy wirnika sprawiają, że czujnik jest mało wrażliwy na zanieczyszczenia i cechuje się długą żywotnością. Przezroczysta pokrywa w wersjach standardowych umożliwia wizualną kontrolę pracy rotora.

Urządzenie może być montowane w dowolnej pozycji, z zachowaniem kierunku przepływu oznaczonego strzałką. Dostępne są wykonania gwintowane oraz kołnierzowe, a także wersje wysokociśnieniowe do 100 bar, co pozwala na zastosowanie w bardzo szerokim zakresie aplikacji przemysłowych.

Główne zalety przepływomierza DF:

• sprawdzona technologia rotorowa
• brak kontaktu elementów elektrycznych z medium
• wysoka odporność na zanieczyszczenia
• modułowa konstrukcja – pomiar, sygnalizacja, zliczanie i dozowanie
• szeroki zakres dostępnych materiałów
• wersje gwintowane i kołnierzowe
• możliwość pracy przy wysokich ciśnieniach
• czytelny wyświetlacz cyfrowy (opcjonalnie)

Podstawowe parametry techniczne:

• zakres pomiarowy: 0,08–0,5 ... 40–160 l/min (woda)
• dokładność: ±2,5% pełnej skali
• lepkość medium: niska
• maksymalne ciśnienie robocze:
  - 6 / 10 / 16 bar (wersje standardowe)
  - do 100 bar (wersje wysokociśnieniowe)
• temperatura medium: –20...+80°C
• przyłącza procesowe: G ⅛ ... G 1½, kryza DN15 ... DN50
• sygnały wyjściowe (zależnie od wersji elektroniki):
  - wyjście impulsowe (częstotliwościowe)
  - wyjścia przekaźnikowe
  - wyjście analogowe 0(4)...20 mA / 0...10 V
  - licznik całkowity i częściowy
  - funkcja dozowania
  - wyświetlacz cyfrowy
  - stopień ochrony: IP65

Przepływomierze DF znajdują zastosowanie m.in. w układach chłodzenia, smarowania, instalacjach hydraulicznych, systemach dozowania, przemyśle chemicznym i maszynowym, wszędzie tam, gdzie wymagany jest niezawodny pomiar i kontrola przepływu cieczy o niskiej lepkości.
