Automatyczny system wykrywania mikropęknięć w szybach

Automatyczny system wykrywania mikropęknięć w szybach

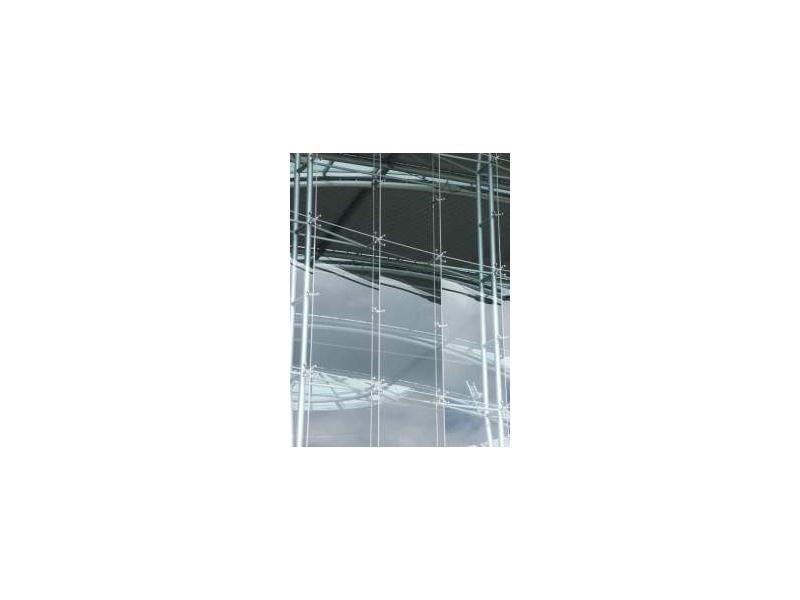

Pojawiające się co jakiś czas doniesienia o odpadaniu szklanych fasad w nowoczesnych budynkach skłoniły Federalne Ministerstwo Transportu, Budownictwa i Urbanizacji Niemiec (BMVBS) do nakazania regularnego kontrolowania takich fasad.

W celu zautomatyzowania takiej procedury, naukowcy z Fraunhofer Institute for Silicate Research (ISC) w Wurzburgu opracowali system, który jest w stanie wykryć na szkle mikropęknięcia o długości 5 milimetrów i wskazać konieczność naprawy na długo przed faktycznym pęknięciem szyby.

Na system składa się kilka czujników piezoelektrycznych, oraz siłownik, które przymocowane są do okna. Siłownik generuje falę ultradźwiękową, która jest następnie wychwytywana przez czujniki.

Jeśli sygnał akustyczny pozostaje niezmienny, oznacza to, że tafla jest nieuszkodzona. Jeśli zmienia się natomiast, oznacza to obecność pęknięć. Czujniki połączone są przewodem do systemu sterowania budynkiem. Dane pochodzące z tych czujników analizowane są automatycznie, a gdy pojawi się informacja o pęknięciu, uruchamia się alarm.

Według naukowców, czujnik o wymiarach 15 na 15 na 0,5 milimetra mógłby być umieszczany pomiędzy dwiema zespolonymi taflami w procesie produkcji szyby.

(lk)
