Rejestratory wilgotności i temperatury powietrza (część 2)

Rejestratory wilgotności i temperatury LOG-HC2-P1 oraz LOG-HC2-RO1.

W drugiej części artykułu na temat rejestratorów wilgotności i temperatury powietrza renomowanej firmy Rotronic, chcielibyśmy zaprezentować Państwu najnowszą linię urządzeń – LOG-HC2-P1 oraz LOG-HC2-RO1. Zdjęcie tej serii uniwersalnych rejestratorów zostało przedstawione na rysunku 1.

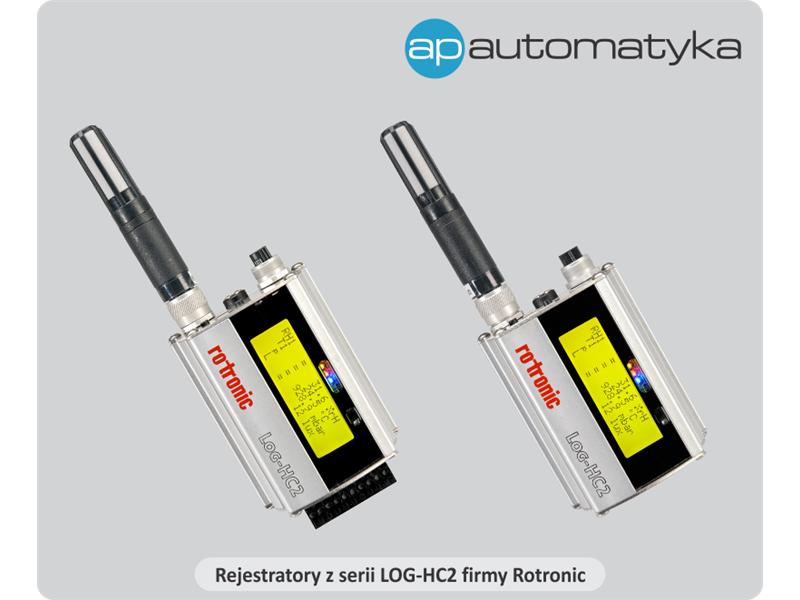

Rysunek 1. Rejestrator LOG-HC2-RO1 i LOG-HC2-P1 z podłączoną sondą HC2-S.

Podstawową zaletą rejestratorów LOG-HC2 jest możliwość podłączenia do dwóch sond pomiarowych wilgotności i temperatury z serii HygroClip2 tego samego producenta – firmy Rotronic. To rozwiązanie daje bowiem Użytkownikowi możliwość doboru odpowiednich do aplikacji czujników, m.in. HC2-S do kontroli warunków w pomieszczeniach, HC2-IMxxx do aplikacji przemysłowych – sondy wykonane ze stali nierdzewnej i posiadają min. 2m przewód lub miniaturowe sondy HC2-C0x, również z przewodem, które stosowane są w miejscach, gdzie inne czujniki wilgotności się nie mieszczą. Na rysunku 2 przedstawiono zdjęcia sond HygroClip2, które omówiono powyżej.

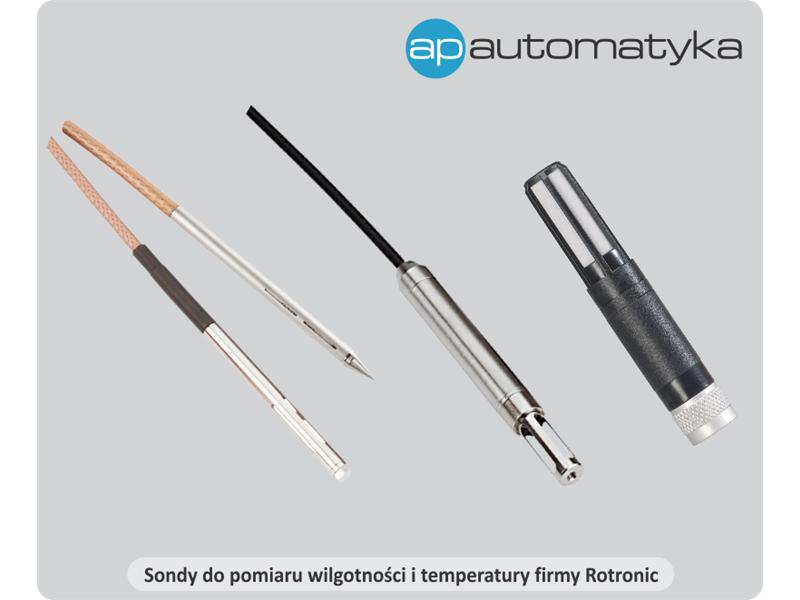

Rysunek 2. Sondy HC2-C0x, HC2-IMxxx i HC2-S, kompatybilne z rejestratorami LOG-HC2.

Rejestrator LOG-HC2-P1, obok wilgotności i temperatury powietrza, umożliwia również pomiar ciśnienia, oświetlenia oraz przyspieszenia/pozycji w 3 osiach, dzięki wbudowanym miniaturowym czujnikom tych wielkości. Natomiast model LOG-HC2-RO1 pozwala dodatkowo na podłączenie innych czujników zewnętrznych, które na wyjściu dają sygnał napięciowy w zakresie 0...5V lub prądowy 4...20mA, proporcjonalny do zmierzonej wartości.

Poza wymienionymi właściwościami pomiarowymi, LOG-HC2 wyróżniają się bardzo małymi wymiarami (tylko 61 x 77 x 36 mm), graficznym wyświetlaczem LCD umożliwiającym odczyt mierzonych wartości oraz zintegrowanym akumulatorem 2300mAh, który ładuje się po podłączeniu do komputera PC, przy wykorzystaniu portu USB.  Na wbudowanej wewnątrz rejestratora pamięci można zapisywać aż 2 000 000 danych pomiarowych, czyli zmierzonych wartości i czasu (wbudowany zegar RTC), z konfigurowaną częstotliwością. Świetnym uzupełnieniem tych wszystkich funkcji jest darmowe oprogramowanie na komputer PC, które producent dołącza do rejestratorów. Pozwala ono na pełną konfigurację urządzenia, odczyt zarejestrowanych pomiarów oraz wizualizację tych pomiarów i ich zapis do pliku. Przykładowe okna tego programu zostały przedstawione na rysunku 3.

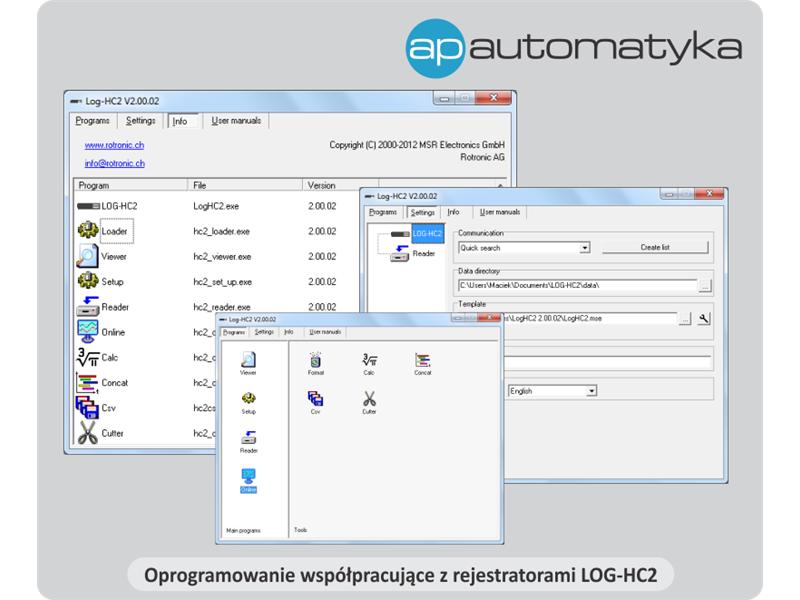

Rysunek 3. Okna programu do rejestratorów LOG-HC2 firmy Rotronic.

Podsumowanie najważniejszych właściwości rejestratorów z serii LOG-HC2:

  • możliwość podłączenia dwóch zewnętrznych sond pomiarowych HygroClip2 - pomiar wilgotności i temperatury (zakres pomiarowy: do -100...+200⁰C / 0...100%RH; dokładność: do ±0.1K / ±0.5%RH; parametry te zależą od typu dobranej sondy)
  • wbudowane czujniki ciśnienia, oświetlenia i przyspieszenia/pozycji (w 3 osiach)
  • dodatkowe kanały pomiarowe napięcia (2 kanały 0...5VDC) i prądu (2 kanały 4...20mA) – tylko w wersji LOG-HC2-RO1
  • wskazania: wyświetlacz graficzny LCD z funkcją podświetlenia
  • rejestracja: konfigurowany czas próbkowania, umożliwia rejestrację do 2 000 000 danych pomiarowych (zmierzone wartości + czas)
  • zasilanie: wbudowany akumulator 2300mAh (ładowany przez port USB)
  • interfejs cyfrowy USB (złącze miniUSB)
  • darmowy program na komputer PC

Dzięki tym wszystkim funkcjom rejestratory LOG-HC2 stosowane są chętnie przy kontroli warunków podczas przechowywania i transportu różnego typu produktów, w różnych branżach. Pozwalają również na czasową kontrolę wymienionych wyżej parametrów w cyklu produkcyjnym lub podczas testów laboratoryjnych.

Firma AP Automatyka specjalizuje się w komplementacji komponentów systemów pomiarowych oraz instalacji tego typu systemów w obiekcie. Przeprowadza również uruchomienie systemu i szkolenie dla przyszłych użytkowników. W ofercie firmy również:

  • urządzenia do pomiaru i kontroli wilgotności i temperatury
  • przetworniki do pomiaru i kontroli dwutlenku węgla (CO2)
  • czujniki, przetworniki i presostaty do pomiaru i kontroli ciśnienia i różnicy ciśnień
  • siłowniki elektryczne do klap, przepustnic i zaworów
  • czujniki i systemy do pomiaru aktywności wody
  • usługi w zakresie projektowania urządzeń elektronicznych, projektowania oprogramowania, integracji systemów automatyki, przede wszystkim systemów kontrolno-pomiarowych
  • urządzenia do stref zagrożonych wybuchem (czujniki, przetworniki, siłowniki elektryczne, ...)

WIĘCEJ INFORMACJI:

Autor:
mgr inż. Marcin Prokopiak (m.prokopiak@apautomatyka.pl)
Dodał:
AP Automatyka S.C.
