Światłowodowy czujnik położenia odporny na zakłócenia [video]

Światłowodowy czujnik położenia odporny na zakłócenia [video]

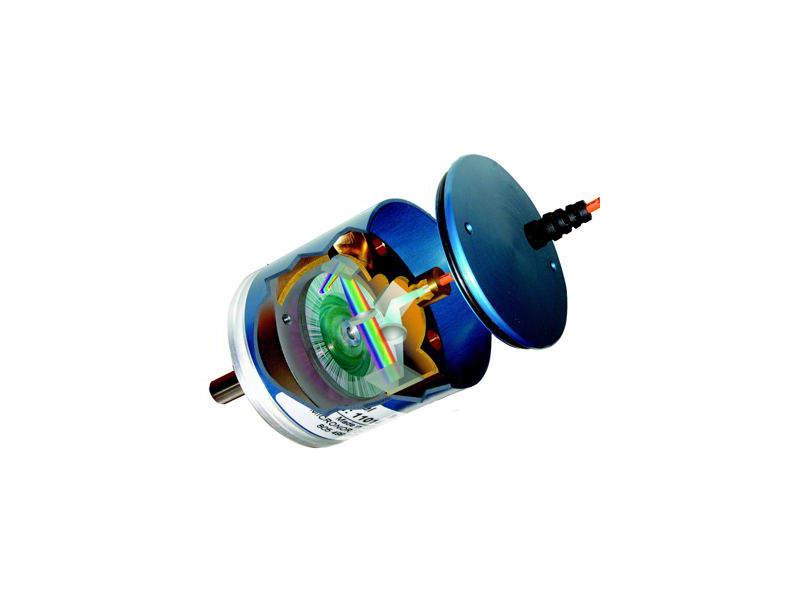

Inżynierowie ze szwajcarsko-amerykańskiej, specjalizującej się w sensoryce, firmy Micronor, skonstruowali pierwszy na świecie światłowodowy czujnik położenia. Czujnik MR330 jest pasywny i w całości oparty na światłowodach, dzięki czemu jest odporny na zakłócenia elektromagnetyczne pochodzące od silników elektrycznych, spawarek czy oświetlenia. Może również określić pozycję z odległości kilkuset metrów bez problemów z pętlą zwarciową.

„Unikalność tego systemu polega na tym, że czujnik jest całkowicie pasywny, co pozwoliło wyeliminować wszelkie elementy elektroniczne.” – stwierdził Robert Rickenbach, główny inżynier Micronor. „Dzięki temu czujnik ten może być stosowany bezpośrednio w ekstremalnych środowiskach, gdzie konwencjonalne elektroniczne urządzenia nie zdają egzaminu.” – dodał.

Czujnik wyposażony jest w nowatorską technologię optyczną, która jest połączona za pośrednictwem podwójnego łącza światłowodowego z aktywnym kontrolerem. Kontroler wysyła przez światłowód wiązkę światła do tarczy kodowej czujnika, który moduluje spektrum światła w zależności od pozycji kątowej. Informacja o pozycji jest zawarta w optycznym spektrum i odsyłana z powrotem do kontrolera, który generuje precyzyjny odczyt. Co istotne, odczyty nie są wrażliwe na zmiany natężenia światła w światłowodach.



Nowy czujnik może mierzyć bezwzględne położenie kątowe w pełnym zakresie 360 stopni z 13 bitową rozdzielczością i prędkością 2500 obrotów na minutę.

Precyzja nowego czujnika oraz jego niewrażliwość na promieniowanie elektromagnetyczne czynią go idealnym dla zastosowań, które wymagają precyzji automatyki napędu oraz pomiaru pozycji w trudnych środowiskach. Czujnik jak najbardziej nadaje się do stosowania w kopalniach oraz innych wybuchowych środowiskach.

Zasilany 24 woltowym prądem stałym kontroler wyposażony jest w kilka interfejsów komunikacyjnych i wspiera protokoły, które zapewniają mu kompatybilność z większością systemów automatyki.

(lk)
