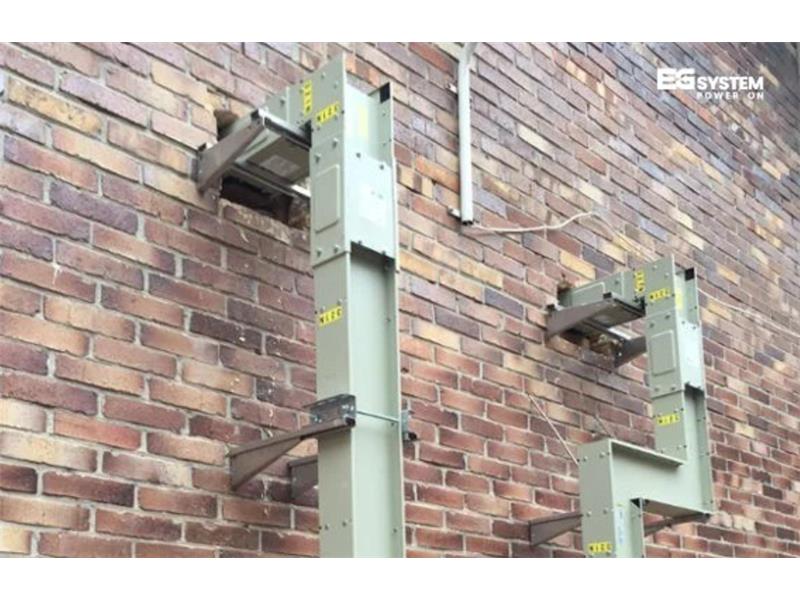

Zastosowanie szynoprzewodów na zewnątrz budynku

Szynoprzewody to jedna z tych technologii, które na pierwszy rzut oka wyglądają niepozornie = a w praktyce potrafią zaoszczędzić czas montażu, pieniądze przy modernizacji i dać elastyczność użytkowania instalacji na lata. Dla inwestora oznacza to mniej ryzyka przy oddaniu obiektu do użytku, mniejsze prawdopodobieństwo poślizgów czasowych i łatwiejsze planowanie nakładów serwisowych. W praktyce dobrze dobrany system szynowy upraszcza też późniejsze zmiany funkcji obiektu, np. przebudowę stref magazynowych czy modernizację oświetlenia, bez kosztownych robót ziemnych i przewiertów.

Warto też pamiętać, że „szyna” to nie jednorazowy wydatek, lecz element infrastruktury, który przez dekady może ułatwiać eksploatację i zmniejszać koszty operacyjne. Dlatego przy zakupie warto patrzeć nie tylko na cenę jednostkową, ale też na dostępność elementów wymiennych, zakresy prądowe i skalowalność systemu. Ten poradnik podpowie, co liczy się najbardziej przy planowaniu zewnętrznych instalacji zasilających i jakie parametry warto mieć na uwadze przy wyborze IP65 vs IP68.

Co to jest „szynoprzewód zewnętrzny” i czym różni się IP65 od IP68

W uproszczeniu szynoprzewód: to „szyna” z wbudowanymi przewodnikami i miejscami odpływowymi (gniazda), która zastępuje pęk kabli i puszek rozdzielczych. Systemy zewnętrzne mają obudowy odporne na czynniki atmosferyczne i są projektowane tak, żeby montaż odbywał się na wolnym powietrzu lub w kanałach/bruzdach technicznych.

Różnica między IP65 a IP68 ma realne konsekwencje: IP65 chroni przed strugami wody i pyłem; IP68 oznacza wyższy poziom szczelności, często osiągany dzięki dodatkowym zabezpieczeniom przewodników (np. zalewanie żywicą lub specjalne uszczelnienia), co daje odporność na dłuższe zanurzenie lub długotrwałe narażenie na wilgoć w określonych warunkach. To istotne przy instalacjach narażonych na intensywne warunki atmosferyczne, zalewanie kanałów technicznych czy pracę w pobliżu zbiorników wodnych.

Sprawdź ofertę EG System w zakresie szynoprzewodów zewnętrznych

Najważniejsze warianty i zakresy prądowe – co inwestor powinien zapamiętać

Systemy dużej mocy, które zaczynają się w okolicach 800 A i sięgają kilku tysięcy amperów w wariantach specjalnych (np. do 6300 A).

Przy planowaniu instalacji warto od razu myśleć o marginesie na przyszłe rozbudowy – np. dobrać przekroje i moduły tak, żeby w perspektywie kilku lat nie trzeba było wymieniać całego odcinka szyny. Zwróć też uwagę na znamionowe napięcie pracy (często do 1000 V w nowoczesnych systemach) oraz standardowe długości elementów (zwykle moduły po 1–3 m), co ma wpływ na logistykę montażu i ilość połączeń.

Budowa i materiały – dlaczego to ma znaczenie

Typowa konstrukcja to zestaw przewodników (miedzianych lub aluminiowych) zamkniętych w obudowie z izolacją międzyprzewodnikową wykonaną z materiałów klasy temperaturowej (np. tworzywa bezhalogenowego, odpornego na wysoką temperaturę). Miedź oferuje lepszą przewodność i mniejsze straty przy dużych prądach, aluminium jest lżejsze i tańsze, ale wymaga starannie zaprojektowanych złącz, by uniknąć problemów z korozją kontaktową. W wariantach o podwyższonej szczelności (IP68) stosuje się dodatkowe zabezpieczenia – np. uszczelnione łożyska, zalewanie żywicą lub specjalne wkładki, które chronią przewodniki przed wodą i wilgocią.

Konstrukcja i materiały wpływają też na temperaturę pracy i derating przy długotrwałym obciążeniu – im lepsze odprowadzanie ciepła, tym większa dopuszczalna moc bez konieczności ograniczania prądu znamionowego. To ma bezpośrednie przełożenie na trwałość instalacji i częstotliwość przeglądów serwisowych.

Co dokładnie dostajesz „na papierze” – przykładowe parametry opisane słownie

Krótko i rzeczowo: lekkie serie podają zakresy prądowe zaczynające się od około 25–40 A, standardowe długości elementów to często 1–3 m, a stopień ochrony typowo IP65 dla instalacji zewnętrznych niezbyt narażonych na długotrwałe zalania. Średnie serie, używane w magazynach i centrach logistycznych, zaczną się od 250 A i sięgną do około 1000 A przy napięciu znamionowym do 1000 V; standardowe elementy mają długości 2–3 m. W seriach dużej mocy (przemysłowych) spotkasz zakresy od około 800 A do kilku tysięcy amperów, warianty z certyfikatami ognioodporności oraz opcje z IP68 do zastosowań ekstremalnych. Karty katalogowe konkretnego producenta zawsze precyzują dodatkowe parametry: dopuszczalne temperatury pracy, odporność mechaniczna oraz sposób wykonania złączy.

Korzyści dla inwestora – dlaczego warto rozważyć szynoprzewody

Szybszy montaż i mniejsza liczba punktów połączeń w porównaniu z kablami, łatwiejsza rozbudowa i modyfikacja instalacji, lepsze odprowadzanie ciepła przy dużych prądach, estetyka instalacji oraz warianty zabezpieczeń (IP68, ognioodporne) – to główne argumenty za wyborem systemów szynowych w obiektach komercyjnych i przemysłowych.

Na co zwrócić uwagę przy zamówieniu – praktyczny checklist inwestora

Przy zamówieniu sprawdź: dokładną analizę obciążenia (prąd znamionowy i przewidywane szczyty), stopień ochrony dobrany do warunków (IP65 vs IP68), materiał przewodników i konsekwencje kosztowe montażu, klasę izolacji i odporność temperaturową, plan rozstawienia odpływów oraz dostępność części zamiennych i serwisu. Upewnij się także co do certyfikatów zgodności z normami i ewentualnych testów ognioodporności.

Eksploatacja i serwis – kilka praktycznych rad

Zaplanuj dostęp serwisowy i procedury odcięcia napięcia, monitoruj temperaturę i obciążenie, a w wariantach zalewanych zwracaj uwagę na procedury napraw takie, które nie naruszą uszczelnień. Regularne przeglądy połączeń i baza części zamiennych to elementy, które realnie obniżają ryzyko awarii.

Kiedy szynoprzewód nie jest najlepszym wyborem

Jeśli instalacja jest bardzo rozproszona, ma niskie wymagania prądowe i odbiorniki rozlokowane na wielkich odległościach, tradycyjny kabel może być prostszym i tańszym rozwiązaniem. Również w wyjątkowo niestandardowych rozgałęzieniach kabel bywa bardziej elastyczny.

Konkluzja. Jak inwestować rozsądnie?

Decyzja to równowaga między kosztem początkowym a elastycznością i kosztami operacyjnymi. Szynoprzewody IP65/IP68 szczególnie opłacają się tam, gdzie liczy się czas montażu, możliwość późniejszej modyfikacji i niezawodność w trudnych warunkach. Przy większych inwestycjach warto żądać od dostawcy kart katalogowych, symulacji cieplnych i planu serwisowego – to da Ci pewność, że wybierasz rozwiązanie dopasowane do realnych potrzeb obiektu.
