– AP Automatyka – przetworniki do kontroli temperatury

Nowe przetworniki z serii MiMod

Firma AP Automatyka wprowadziła do oferty nową grupę urządzeń pomiarowych – przetworniki z serii MiMod. Są to urządzenia dedykowane do kontroli wilgotności względnej i temperatury powietrza (model MiMod H), do kontroli samej temperatury (model MiMod T) lub do pomiaru sygnałów analogowych w zakresie 0...10V i/lub 0/4...20mA (model MiMod A). Wszystkie te urządzenia posiadają wbudowany wyświetlacz LCD (z funkcją podświetlenia), dwa programowalne wyjścia przekaźnikowe oraz przede wszystkim interfejs komunikacyjny RS-485 (MODBUS RTU), który pozwala na połączenie tych urządzeń w jedną sieć przemysłową. Interfejs cyfrowy jest wykorzystywany, gdy wiele przetworników ma być podłączonych do jednego urządzenia nadrzędnego – sterownika PLC, panelu operatorskiego HMI lub komputera PC z odpowiednim programem.

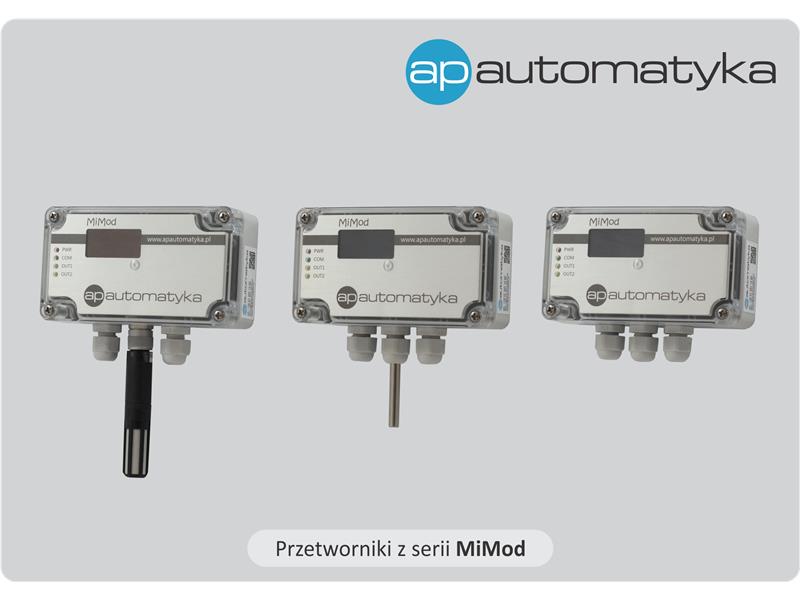

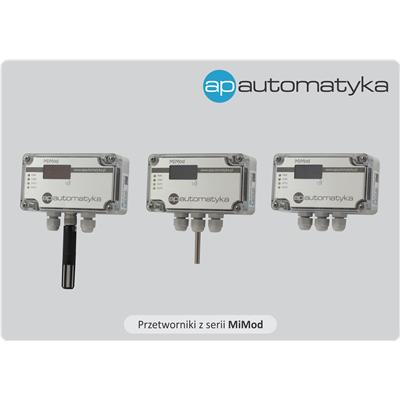

Rys. 1. Przetworniki z serii MiMod
Rys. 1. Przetworniki z serii MiMod

PRZETWORNIKI TEMPERATURY:

Kolejnym urządzeniem z tej serii jest przetwornik MiMod T, który w połączeniu z zewnętrznym czujnikiem temperatury SENS-CT pozwala na pomiar samej temperatury. Firma AP Automatyka posiada w ofercie kilka typów czujników temperatury, kompatybilnych z tym przetwornikiem, które różnią się przede wszystkim obudową:

  • Czujnik przewodowy SENS-CT1: >>> LINK <<<
  • Czujnik w wersji naściennej SENS-CT3: >>> LINK <<<
  • Czujnik pokojowy SENS-CT5: >>> LINK <<<
  • Czujnik w wersji kanałowej SENS-CT4: >>> LINK <<<

Specjalna wersja przetwornika MiMod T może posiadać już zintegrowany przewodowy czujnik temperatury. Jest to rozwiązanie chętnie stosowane w aplikacjach, gdzie zmierzona wartość temperatury musi być wyświetlana w bezpośrednim otoczeniu punku kontroli temperatury.

Podstawowe właściwości przetwornika MiMod T:

  • Możliwość podłączenia aż czterech czujników temperatury SENS-CT
  • Zakres pomiarowy: max. -40...+125°C (zależy od typu czujnika SENS-CT)
  • Dokładność pomiarów: max. ±0,5°C (w zakresie -10...+85°C)
  • Wyświetlacz LCD (2 linie tekstu), z funkcją podświetlenia
  • Przyciski funkcyjne do zmiany ustawień przetwornika (pod panelem przednim obudowy)
  • Dwa programowalne wyjścia przekaźnikowe
  • Interfejs sieciowy RS-485 (MODBUS RTU)
  • Więcej informacji: >>> LINK <<<

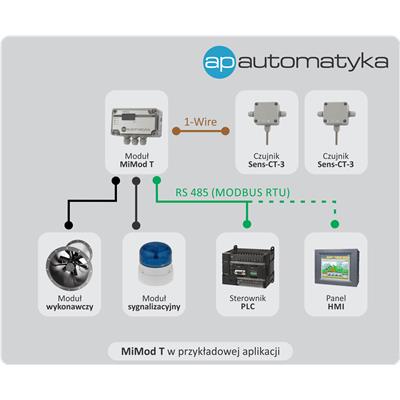

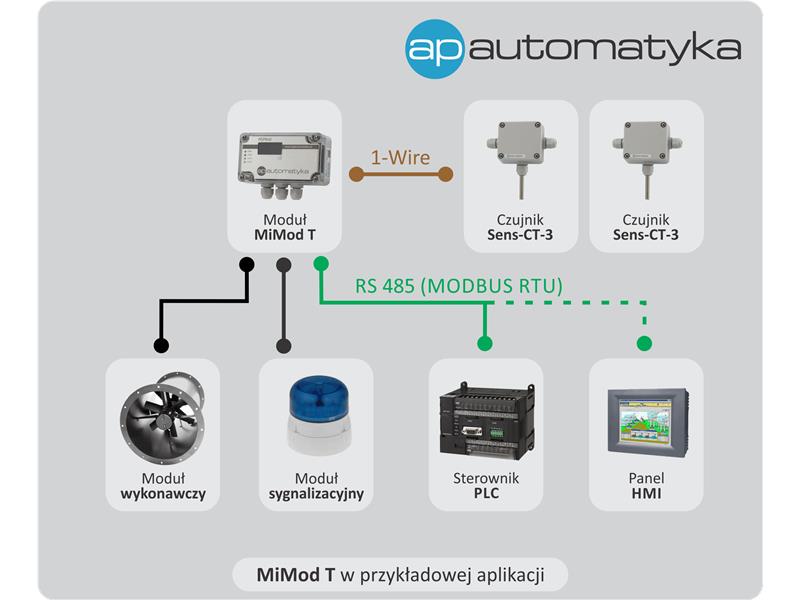

Rys. 2. MiMod T w przykładowej aplikacji
Rys. 2. MiMod T w przykładowej aplikacji

WIZUALIZACJA I REJESTRACJA POMIARÓW NA KOMPUTERZE:

Do aplikacji, gdzie konieczna jest dodatkowa wizualizacja pomiarów i rejestracja wyników na komputerze PC, idealnym rozwiązaniem jest oprogramowanie APSystem PC. Program ten został zaprojektowany pod kątem współpracy m.in. z wyżej opisanymi przetwornikami z serii MiMod (do jednego programu można podłączyć wszystkie typy przetworników, w dowolnej konfiguracji). W tym miejscu należy zaznaczyć, że w celu połączenia sieci RS-485 (do której mogą być podłączone przetworniki) z komputerem PC zaleca się użycie dedykowanego konwertera RS485-USB (tego typu konwertery są dostępne również w ofercie firmy AP Automatyka).

Podstawowe właściwości oprogramowania AP System PC:

  • Wizualizacja pomiarów: wizualizacja online w postaci wskaźników na grafice/mapie obiektu, wskaźników w tabeli, tabeli pomiarów i/lub na wykresach;
  • Rejestracja pomiarów: rejestracja wyników pomiarów na dysku komputera PC do plików w formacie *.CSV (dane zapisane w tym formacie można analizować m.in. w programie MS Excel);
  • Alarmowanie: Użytkownik może być informowany np. o przekroczeniu zadanych progów alarmowych poprzez zmiany graficzne w oknie programu, poprzez wiadomości e-mail (program może wysyłać wiadomości e-mail na wskazane adresy mailowe; warunek: komputer musi być podłączony do sieci Internet) i/lub poprzez wiadomości SMS (program może wysłać wiadomość e-mail, która przez wybranego operatora telefonicznego może być zamieniona na wiadomość SMS; wiadomość SMS może być dalej przesyłana na wybrany numer komórkowy Użytkownika; warunek: komputer musi być podłączony do sieci Internet i musi być wykupiona odpowiednia usługa „email2sms" u wybranego operatora telefonicznego);
  • Konfiguracja systemu: program daje Użytkownikowi możliwość ustawienia zadanej częstotliwości zapisu danych pomiarowych, ustawienia progów alarmowych (po dwa progi alarmowe dla każdej mierzonej wartości), wstawienia mapy obiektu lub innej grafiki, która ma stanowić tło do wskaźników pomiarów; inżynierowie firmy AP Automatyka służą pomocą podczas pierwszej konfiguracji systemu pomiarowego;

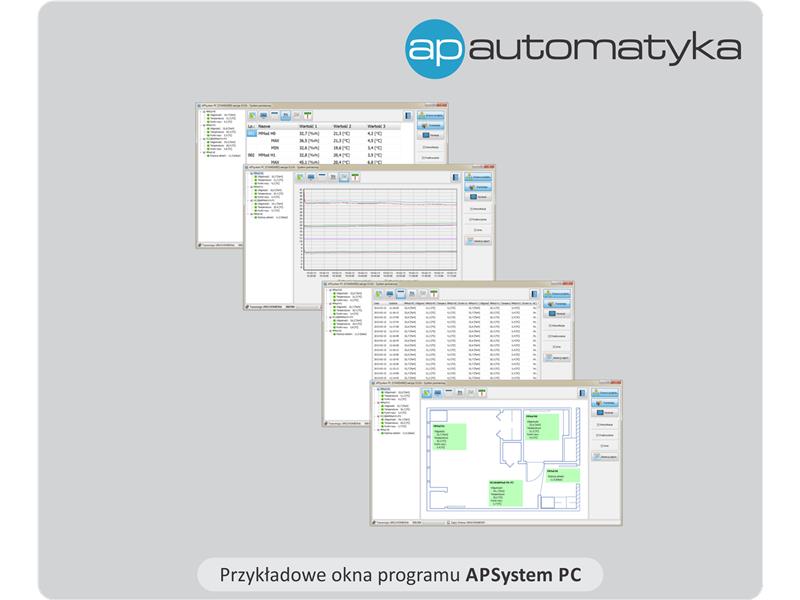

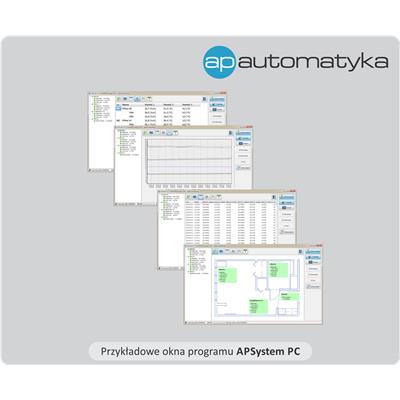

Rys. 3. Przykładowe okna programu APSystem PC
Rys. 3. Przykładowe okna programu APSystem PC

KOMUNIKAT:

Osoby zainteresowane bezpłatnym testem opisanych urządzeń i oprogramowania zapraszamy do kontaktu z naszym biurem – adres mailowy: biuro@apautomatyka.pl. Tego typu użyczenia są w naszej firmie sprawdzoną formułą.

WIĘCEJ INFORMACJI:

Autor:
mgr inż. Maciej Pabel (m.pabel@apautomatyka.pl)
