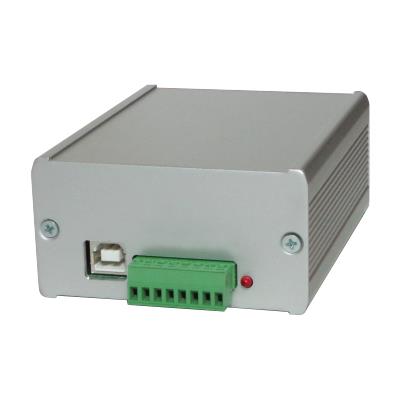

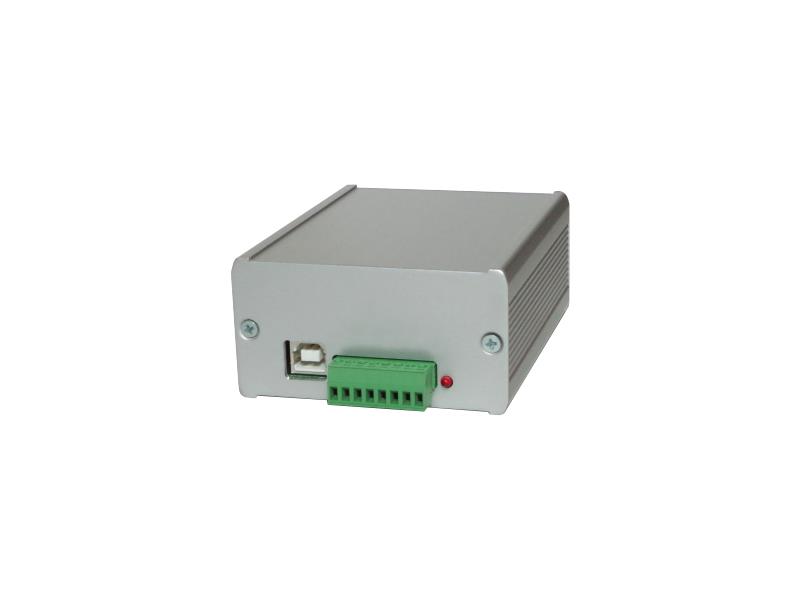

MasterOne-I

        MasterOne-I to kompaktowy rejestrator danych z urządzeń pomiarowych, które obsługują interfejs RS-485 (Modbus RTU). Rejestrator, podłączony do sieci RS-485 z przetwornikami pomiarowymi, pełni funkcję Master i po kolei odpytuje każde urządzenie. Odebrane dane pomiarowe zapisywane są na kartę SD rejestratora.

       Jest to doskonałe rozwiązanie m.in. dla prostych systemów monitoringu parametrów powietrza (wilgotności względnej, temperatury, stężenia CO2, ciśnienia), ale również innych wielkości (pozycja, przemieszczenie, odkształcenie, przechylenie, ...).

        Zaletą MasterOne-I jest również dodatkowy port RS-485 (protokół Modbus RTU). Dzięki temu możliwe jest przekazywanie zbieranych danych pomiarowych do nadrzędnego układu, czyli np. sterownika PLC, panelu HMI lub komputera PC (w tej drugiej sieci RS-485 rejestrator pracuje wyłącznie jako Slave).

Podstawowe zalety rejestratora MasterOne-I:

• Rejestracja wartości z urządzeń z protokołem Modbus RTU (via RS-485).
• Rejestracja do 60 zmiennych (16 lub 32 bitowych).
• Rejestracja do plików na karcie SD (max. 4 GB).
• Konfiguracja przy użyciu USB i programu APConfig PC [MasterOne].
• Dodatkowy interfejs RS-485 (Modbus RTU – Slave).
• Możliwość współpracy z aplikacją APSystem PC oraz IDAPS.

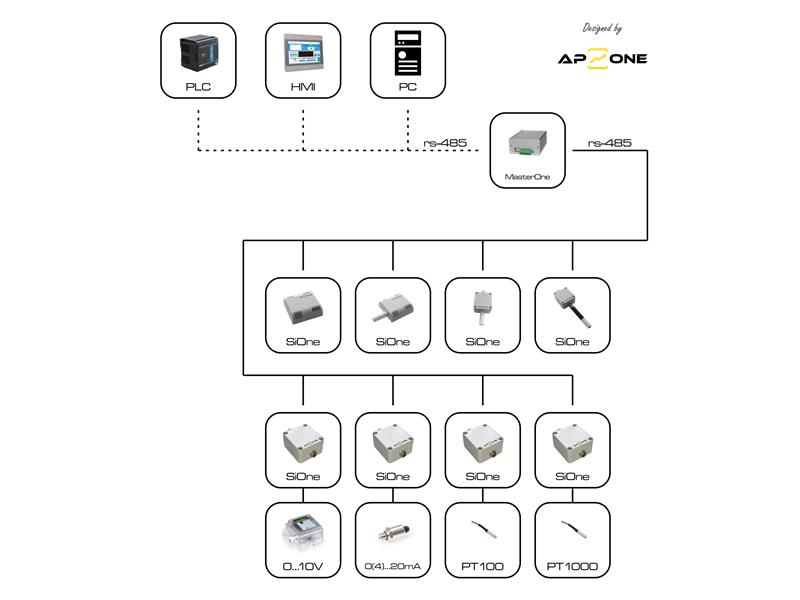

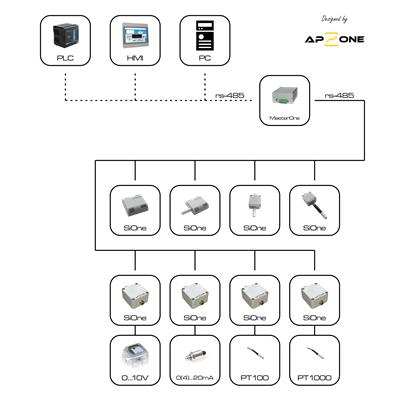

Schemat ideowy systemu z MasterOne-I.

 Rysunek  przedstawia schemat ideowy systemu monitoringu parametrów powietrza oparty o rejestrator danych MasterOne-I. Na schemacie zaznaczono również dodatkową możliwość połączenia rejestratora ze sterownikiem PLC, panelem HMI lub komputerem PC (druga sieć RS-485).

         Rolę punktów pomiarowych widocznych na schemacie systemu mogą przykładowo pełnić przetworniki pomiarowe z serii SiOne, które (w zależności od wersji) mierzą wilgotność, temperaturę, ciśnienie atmosferyczne, różnicę ciśnień, stężenie dwutlenku węgla. Wybrane modele umożliwiają podłączenie do systemu urządzeń pomiarowych innych producentów, w tym na przykład ekstremalnie dokładnych sond wilgotności i temperatury firmy Rotronic, oporowych czujników PT100 lub PT1000 (wersje 2- lub 3-przewodowe), innych przetworników mających wyjście analogowe (0...10 V, 0...20 mA lub 4...20 mA), proporcjonalne do mierzonej wielkości.

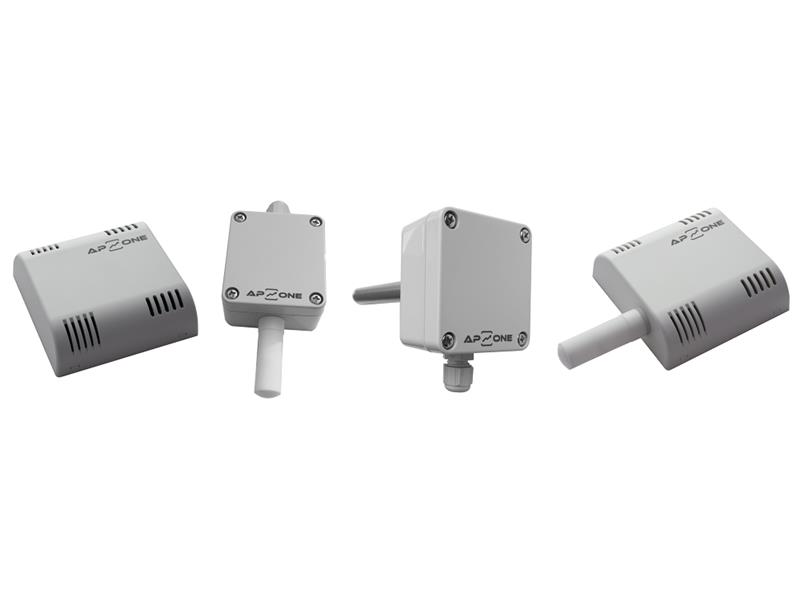

Wybrane przetworniki z serii SiOne.

          Każdy przetwornik SiOne posiada interfejs RS-485 (Modbus RTU), który umożliwia połączenie punktów pomiarowych w jedną sieć (topologia łańcuchowa) z rejestratorem MasetrOne-I. Rejestrator w tej sieci jest urządzeniem nadrzędnym. Jako Master w tej sieci RS-485 odpytuje po kolei każdy przetwornik, a odebrane dane zapisuje na karcie pamięci. Zarejestrowane dane pomiarowe mogą być skopiowane z karty pamięci na dysk komputera PC i analizowane m.in. w programie Excel. W ten sposób Użytkownik ma możliwość w dowolny sposób analizować dane, przygotowywać wykresy, zestawienia, statystyki.

Konfiguracja rejestratora MasterOne-I odbywa się przy użyciu interfejsu USB, w które urządzenie zostało wyposażone, oraz oprogramowania konfiguracyjnego na PC z serii APConfig PC. Wybrane okna programu konfiguracyjnego zostały zaprezentowane na poniższych rysunkach

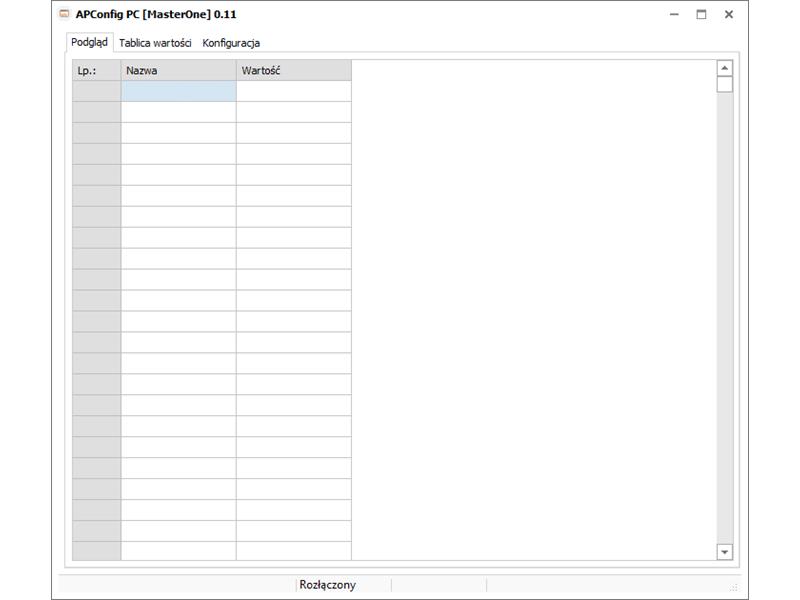

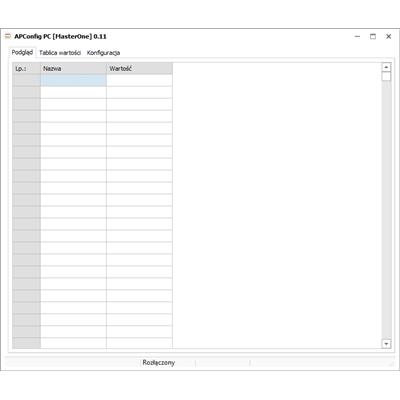

Wybrane okno programu APConfig PC [MasterOne] (Podgląd)

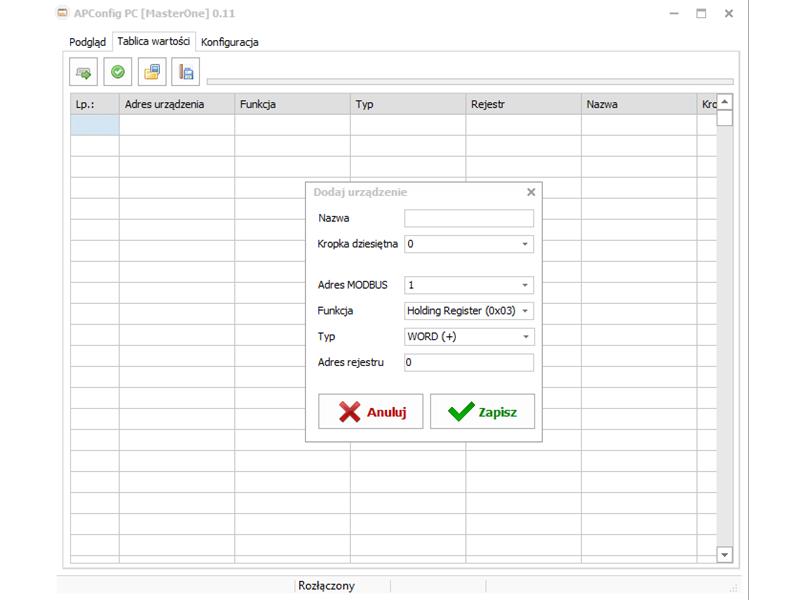

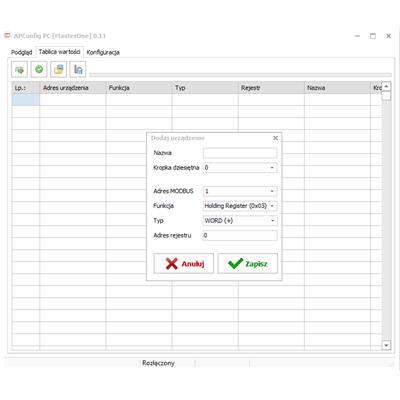

Wybrane okno programu APConfig PC [MasterOne] (Tablica wartości).

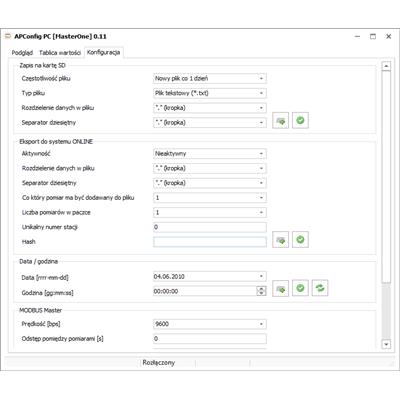

Wybrane okno programu APConfig PC [MasterOne] (Konfiguracja).

          Warto dodać, że rejestrator MasterOne-I jest kompatybilny z aplikacją APSystem PC (LINK) oraz systemem IDAPS (LINK). W tego typu „rozszerzonych" systemach pomiarowych dane mogą być prezentowane w oknie aplikacji komputerowej (APSystem PC) lub w przeglądarce internetowej smartfona, tableta, komputera (IDAPS).

            MasterOne-I może również współpracować, przy wykorzystaniu drugiego interfejsu RS-485 (Modbus RTU), z innymi elementami automatyki – panelem operatorskim HMI lub sterownikiem programowalnym PLC. Wykorzystanie HMI i/lub PLC zależy wyłączenie od wymogów, jakie Użytkownik stawia przed system pomiarowym.

Użytkownicy systemu opartego o MasterOne-I zwracają uwagę przede wszystkim na:

• Prostotę systemu rejestracji danych na karcie pamięci SD, z możliwością analizy zarejestrowanych plików z danymi w programie Excel.
• Możliwość zlecenia konfiguracji rejestratora MasterOne-I firmie AP Automatyka (w takiej sytuacji rejestrator jest konfigurowany zgodnie z wymogami przed dostawą).
• Możliwość łatwej zmiany ustawień systemu do potrzeb aplikacji przy użyciu intuicyjnego oprogramowania konfiguracyjnego APConfig PC [MasterOne] (interfejs programu również w języku polskim).

Dodatkowe informacje:

• Opis rejestratora MasterOne-I - LINK.
• Zestawienie przetworników SiOne - .
• Katalog przetworników SiOne - LINK.
• Zestawienie wybranych paneli HMI - LINK.
• Zestawienie wybranych sterowników PLC - LINK.
• Zestawienie wybranych programów - LINK.

Szczegółowe informacje dotyczące systemów IDAPS można uzyskać kontaktując się z inżynierami firmy AP Automatyka – www.apautomatyka.pl, biuro@apautomatyka.pl, +48 67 357 10 80. Serdecznie zapraszamy!
