ASTECH - budowa i zalety bezkontaktowego czujnika prędkości i drogi VLM

DLACZEGO BEZKONTAKTOWY POMIAR?

Bezkontaktowy pomiar prędkości oraz drogi poprzez wyeliminowanie kontaktu fizycznego z badanym przedmiotem idealnie sprawdza się gdzie mamy styczność z powierzchniami błyszczącymi, gorącymi, mokrymi, zatłuszczonymi, malowanymi, szorstkimi... . Z rozwiązaniem problemu wyszła firma Astech, która skonstruowała czujniki VLM mierzące bezkontaktowo prędkość oraz drogę.

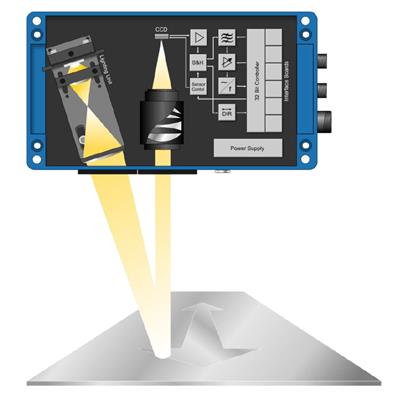

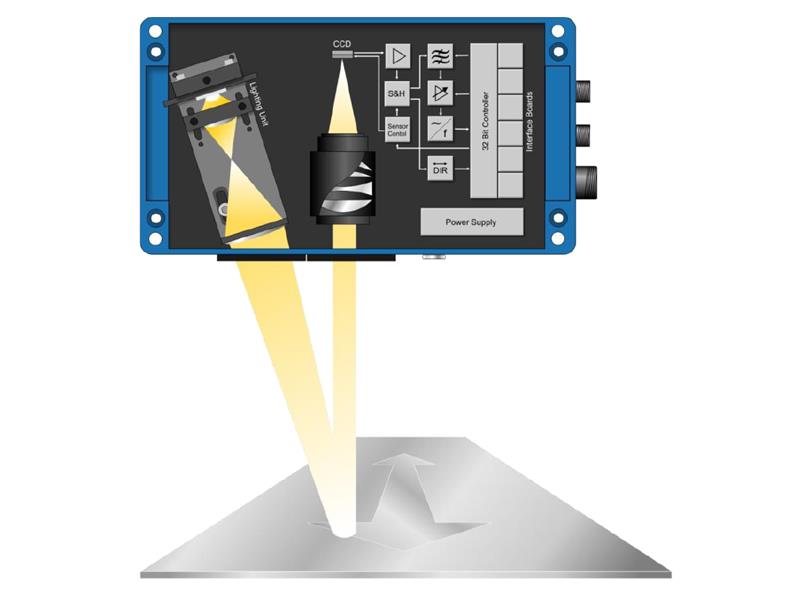

TECHNOLOGIA VLM

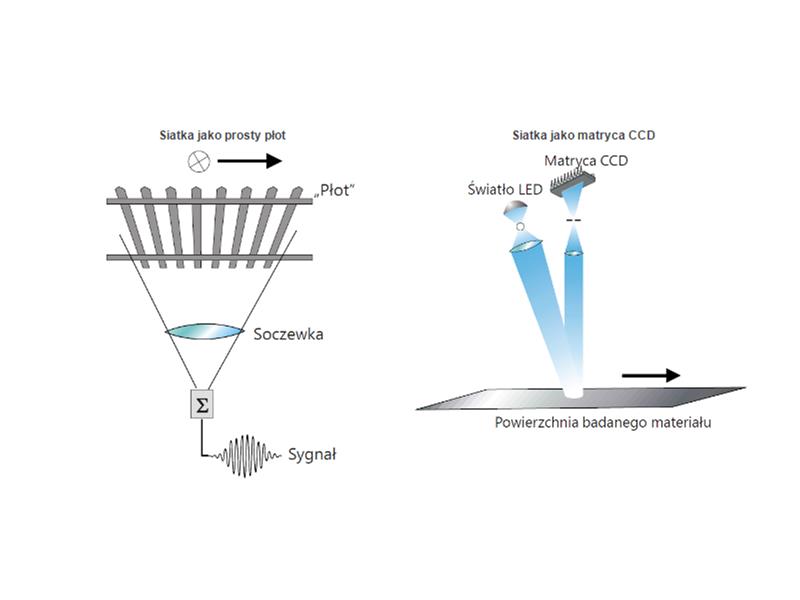

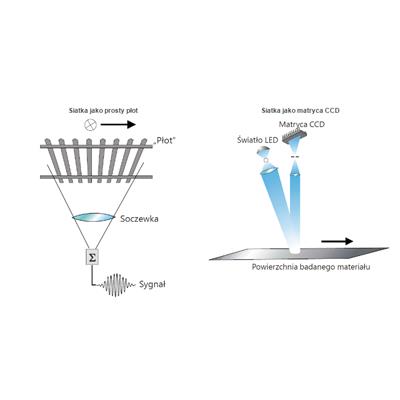

Technologia pomiaru VLM bazuje na przeliczaniu częstotliwości na prędkość (częstotliwość jest proporcjonalna do prędkości).

• Białe światło LED
• Matryca CCD
• Detekcja siatki
• Oparte o układy scalone
• Wysoka stabilność układów scalonych

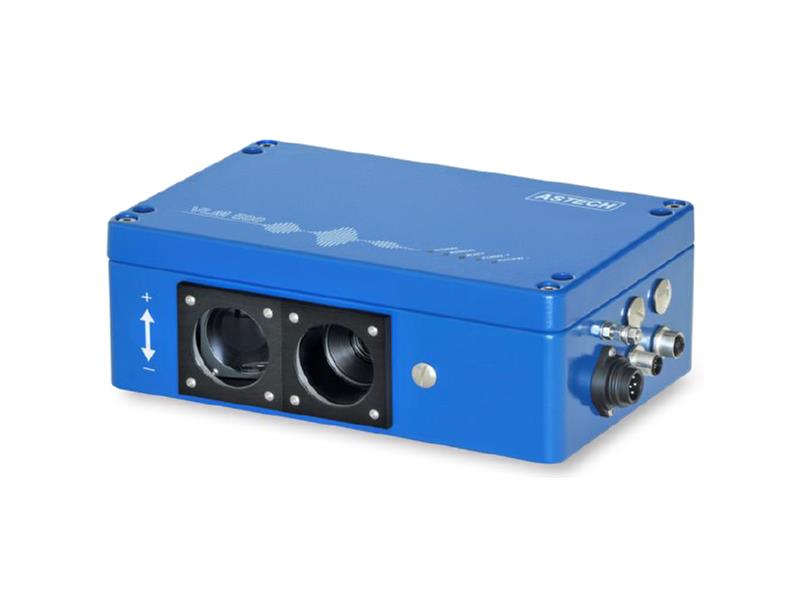

PODSTAWOWE PARAMETRY VLM500

• Zakres prędkości: do 3000 m/min (do 50 m/s)
• Dokładność: do 0.05 %
• Powtarzalność: do 0.025 %
• Temperatura pracy: 0...50 °C
• Stopień ochrony: IP65
• Zasilanie: 24 VDC
• Wymiary: 260 mm x 160 mm x 90 mm

ZALETY

• Solidna konstrukcja – aluminiowa obudowana o stopniu ochrony IP65, wszystkie elementy są skręcane, złącza przemysłowe, dostępne obudowy ochronne do szczególnie trudnych aplikacji
• Zwarta konstrukcja – wszystkie elementy zamknięte w jednej obudowie, nie wymaga zewnętrznych modułów (sterowników)
• Modułowa budowa – wszystkie elementy czujnika mogą być naprawione lub wymienione na nowe, jeśli zaistnieje taka konieczność
• Białe światło LED – w połączeniu z regulacją jasności, czasu ekspozycji i wzmocnienia sygnału zapewnia niezależność od powierzchni obiektu
• Długa żywotność LED – około 50000 godzin (z zachowaniem do 70% jasności)
• Bardzo długa żywotność – ponad 20 lat żywotności
• Wysoka prędkość przetwarzania
• Wysoka precyzja i powtarzalność
• Intuicyjna obsługa urządzenia
• Wysoki standard – 5 letnia gwarancja producenta (ASTECH – Niemcy)

ZALETY W PORÓWNANIU DO TECHNIKI LASEROWEJ

Matryca CCD i światło LED

• Największa długoterminowa stabilność na rynku (ze względu na żywotność źródła światła - LED)
• Bardzo krótki czas stabilizacji (w przeciwieństwie do rozwiązań opartych o lasery)

Wysoka tolerancja zabrudzonego okna czujnika

• Odniesienie pomiaru znajduje się wewnątrz obudowy (inne czujniki: laser rzutuje światło przez okno, dlatego brudne okno może powodować błędy pomiaru)

Bezpieczeństwo

• Źródło białego światła LED jest bezpieczne dla oczu, nie jest konieczne dodatkowe zabezpieczenie (inne czujniki: laser najczęściej posiada źródło klasy 3b, które jest niebezpieczne dla ludzkiego oka, dlatego niezbędna jest specjalna ochrona oraz przeszkolenie personelu)

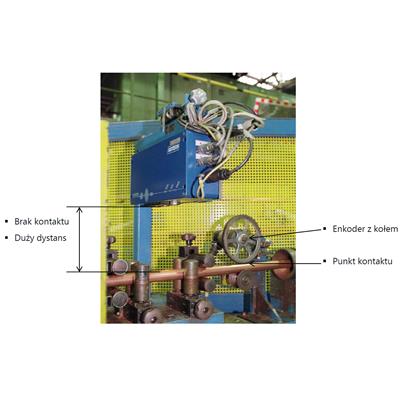

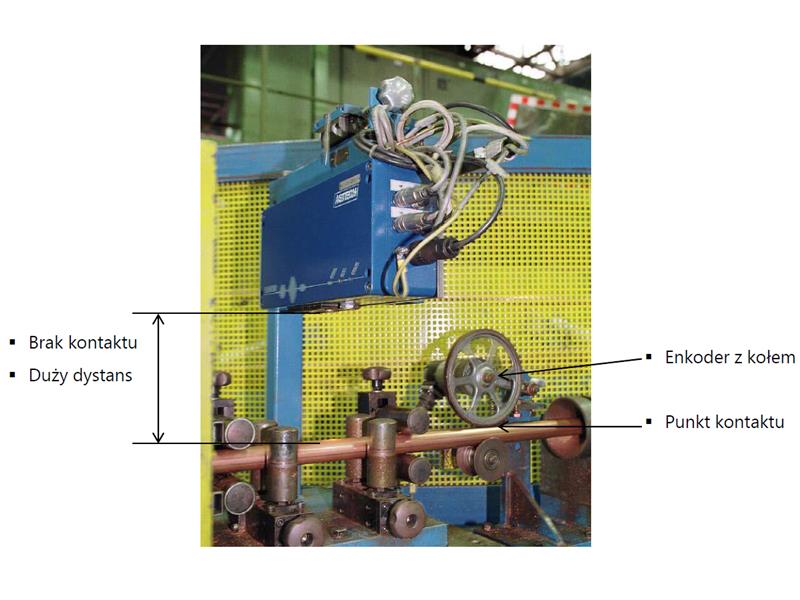

PORÓWNANIE CZUJNIKA BEZKONTAKTOWEGO Z ENKODEREM Z KOŁEM POMIAROWYM

POWIĄZANE LINKI

Zestawienie czujników VLM: LINK
Przykładowe aplikacje: LINK
Szczegółowy opis budowy VLM: LINK
Strona producenta poświęcona czujnikom VLM: LINK
