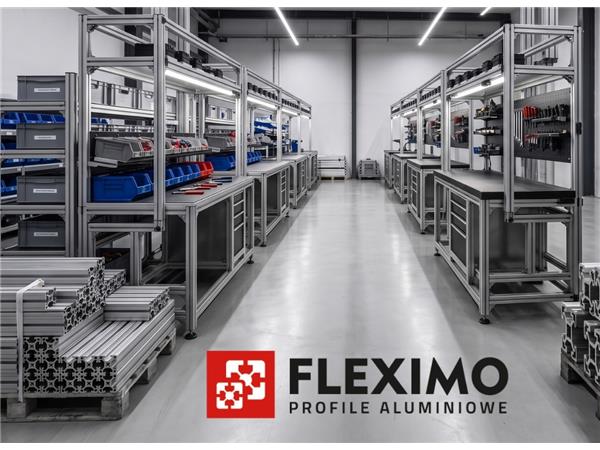

Jak dobrać profile aluminiowe do konstrukcji maszyn i linii produkcyjnych?

Budowa maszyn przeszła w ostatnich latach ogromną metamorfozę. Ciężkie, spawane ramy stalowe, które wymagają piaskowania i malowania, ustępują miejsca systemom modułowym. Konstrukcyjne profile aluminiowe to fundament tej zmiany, oferujący lekkość połączoną z wysoką wytrzymałością. Dzięki nim proces projektowania i montażu staje się szybszy, a brak konieczności spawania eliminuje naprężenia termiczne w strukturze.

Z tego artykułu dowiesz się, jak trafnie dobrać parametry techniczne, aby Twoja maszyna była stabilna i bezpieczna. Poznasz również różnice między systemami T-Slot oraz V-Slot, co pozwoli Ci uniknąć kosztownych błędów na etapie zamówienia. Zapraszamy do lektury!







Czym są aluminiowe profile konstrukcyjne i dlaczego zrewolucjonizowały przemysł?

Tradycyjne metody budowy ram maszynowych opierały się na profilach stalowych, które wymagały cięcia, spawania, szlifowania i zabezpieczania przed korozją. Profile aluminiowe konstrukcyjne całkowicie eliminują te etapy. Są wykonywane ze stopów takich jak 6063-T5, co zapewnia im twardość na poziomie 65–75 HBW w skali Brinella.

Największą zaletą tego rozwiązania jest modułowość. Każdy profil posiada wzdłużne rowki, które pozwalają na montaż komponentów w dowolnym miejscu – bez konieczności wiercenia otworów. W porównaniu do stali aluminium jest o około 70% lżejsze, co umożliwia transport oraz montaż nawet dużych struktur przez zaledwie dwie osoby. Dodatkowo anodowanie powierzchni sprawia, że materiał jest odporny na zarysowania i nie wymaga dodatkowej konserwacji przez lata.



Jakie są rodzaje profili aluminiowych konstrukcyjnych? (T-Slot vs V-Slot)

Wybór systemu profilowego determinuje, jakie akcesoria montażowe będziesz mógł zastosować. Na rynku dominują dwa standardy: T-Slot (z rowkiem teowym) oraz V-Slot. Choć wyglądają podobnie, ich przeznaczenie jest zupełnie inne.

• T-Slot to standard przemysłowy. Rowek w kształcie litery „T" służy do mocowania śrub młoteczkowych i wpustów przesuwnych. Jest to system stworzony do budowy sztywnych, stacjonarnych ram, osłon oraz stanowisk roboczych.
• V-Slot posiada krawędzie rowka ścięte pod kątem 45°. Dzięki temu rowek pełni jednocześnie funkcję szyny dla rolek prowadzących. Jest to system niezastąpiony przy budowie drukarek 3D, ploterów CNC czy innych układów ruchu liniowego.



Porównanie systemów T-Slot i V-Slot

Cecha	T-Slot	V-Slot
Główne przeznaczenie	Konstrukcje statyczne, ramy maszyn	Ruch liniowy, prowadnice, CNC
Kształt rowka	Kwadratowy / prostokątny	Trapezowy (kąt 45°)
Kompatybilność	Bardzo duża (standard przemysłowy)	Średnia (wymaga dedykowanych rolek)
Sztywność	Wyższa przy tych samych wymiarach	Nieco niższa przez ścięte krawędzie

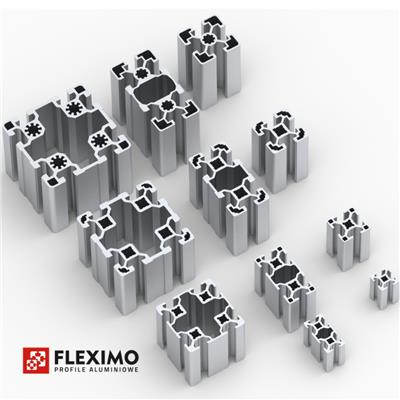

Jakie są rozmiary profili aluminiowych? Przegląd najpopularniejszych serii





Rozmiar profilu dobiera się pod kątem przewidywanych obciążeń i gabarytów urządzenia. Standardy są podzielone na serie, w których nazwa odpowiada wymiarowi boku profilu w milimetrach:

1. Seria 20 FB (np. 20×20, 20×40 FB) – stosowana w lekkich konstrukcjach, obudowach elektroniki i małych drukarkach 3D.
2. Seria 30 FB (np. 30×30, 30×60 FB) – złoty środek dla średnich obciążeń. Często spotykana w konstrukcjach warsztatowych i laboratoryjnych.
3. Seria 40 i 45 FB (np. 40×40, 45×45, 40×80) FB – standard w automatyce przemysłowej. Z tych profili buduje się ramy ciężkich maszyn oraz linie produkcyjne.
4. Profile prostokątne (np. 40×120, 80×160) – używane jako główne belki nośne o dużych rozpiętościach, gdzie występują duże momenty zginające.

Czy wiesz, że...? Przejście na systemy modułowe może skrócić czas montażu konstrukcji przemysłowych nawet o 45% w porównaniu do metod spawanych. Dodatkowymi zaletami aluminiowych komponentów są: wysoka estetyka wykonania, naturalna odporność na korozję oraz możliwość wielokrotnego wykorzystania tych samych elementów.



Gdzie kupić profile aluminiowe konstrukcyjne?

Wybór odpowiedniego dostawcy ma ogromne znaczenie zarówno dla jakości konstrukcji, jak i szybkości realizacji projektu. W ofercie specjalistycznych sklepów, takich jak FLEXIMO, dostępne są profile aluminiowe konstrukcyjne przeznaczone bezpośrednio do budowy maszyn, stanowisk roboczych, zabudowy linii produkcyjnych i systemów automatyki przemysłowej.

Profesjonalne hurtownie oferują szeroki wybór najpopularniejszych serii profili, kompatybilnych akcesoriów montażowych, łączników oraz elementów do rozbudowy konstrukcji modułowych. Dużym atutem jest możliwość wygodnego zamawiania komponentów online, co znacząco usprawnia pracę działów utrzymania ruchu, automatyków czy firm integratorskich.

Dzięki modułowej budowie systemów profile można łatwo dopasować do indywidualnych wymagań projektu, a w razie potrzeby – szybko rozbudować istniejącą konstrukcję bez kosztownych i czasochłonnych przeróbek. To rozwiązanie, które sprawdza się zarówno przy prostych stanowiskach montażowych, jak i zaawansowanych liniach przemysłowych.



Jak dobrać profile aluminiowe do konstrukcji maszyn? Najważniejsze parametry

Aby poprawnie wyselekcjonować materiał, musisz przeanalizować obciążenia statyczne i dynamiczne. Kluczowym parametrem jest moment bezwładności ($I_x$, $I_y$), który znajdziesz w dokumentacji technicznej produktu. Im wyższa jest jego wartość, tym mniej profil ugnie się pod danym ciężarem.



5 kroków doboru profilu do Twojej maszyny:

1. Określ całkowitą masę komponentów, które zostaną umieszczone na ramie.
2. Wyznacz najdłuższe przęsło konstrukcji (im większa rozpiętość, tym większy przekrój profilu będzie potrzebny).
3. Sprawdź w tabeli nośności dopuszczalne ugięcie dla danego profilu (zazwyczaj przyjmuje się kryterium $L/500$ lub $L/1000$).
4. Wybierz typ profilu: lekki (z przeznaczeniem na osłony i lekkie ramy) lub ciężki/standardowy (jako bazy i fundamenty urządzeń).
5. Dobierz akcesoria montażowe pasujące do szerokości rowka (np. rowek wielkości 6, 8 lub 10 mm).



Przykładowe dopuszczalne obciążenia punktowe (strzałka ugięcia < 1 mm przy długości 1000 mm):

Profil	Masa własna [kg/m]	Obciążenie punktowe [kg]
20 × 20 (typ lekki)	0.45	~15 kg
40 × 40 (typ standard)	1.75	~120 kg
45 × 45 (typ ciężki)	2.20	~180 kg
80 × 80 (typ ciężki)	6.10	~650 kg



UWAGA: Przekroczenie dopuszczalnego obciążenia może prowadzić do trwałego odkształcenia profilu. W przypadku maszyn precyzyjnych (np. ploterów CNC) zniszczy to dokładność pracy urządzenia.

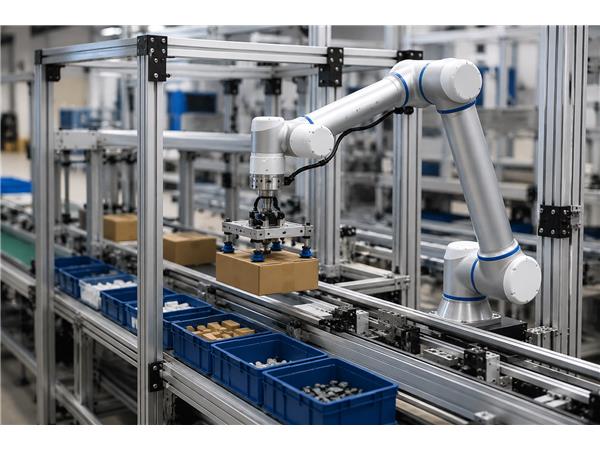

Jakie profile aluminiowe wybrać do linii produkcyjnej?





W przypadku automatyzacji procesów, profile aluminiowe w liniach produkcyjnych muszą skutecznie radzić sobie z wibracjami generowanymi przez silniki, napędy i transportery. W takich aplikacjach standardem są serie 40 i 45 o grubych ściankach.

Niezwykle ważna jest też łatwość integracji z czujnikami – rowek teowy pozwala na błyskawiczny montaż uchwytów fotokomórek, luster czy wyłączników krańcowych bez konieczności demontażu całej struktury. Systemy transportowe oparte na aluminium są niezwykle elastyczne, co pozwala na szybką rekonfigurację linii przy zmianie asortymentu lub reorganizacji zakładu.

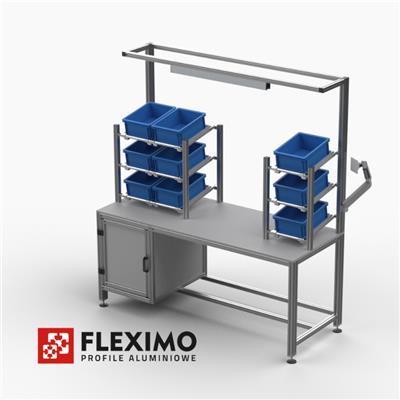

Profile aluminiowe do budowy stanowisk roboczych – ergonomia i wygoda pracy





Profile aluminiowe do budowy stanowisk roboczych projektuje się przede wszystkim z myślą o ergonomii operatora. Systemy te pozwalają na płynną regulację wysokości blatu, montaż oświetlenia LED czy tablic narzędziowych.

W branży elektronicznej (jest to kluczowy aspekt) konieczne jest zastosowanie akcesoriów ESD (antystatycznych), takich jak specjalne wpusty, blaty i przewody uziemiające, które chronią czułe komponenty przed wyładowaniami. Dzięki szerokiej gamie złączy stanowisko może być wyposażone w nadstawki, uchwyty na monitory czy systemy doprowadzania sprężonego powietrza ukryte bezpośrednio wewnątrz profili. To sprawia, że przestrzeń pracy jest uporządkowana, czysta i bezpieczna.



Jak łączyć profile aluminiowe pod kątem? Metody i akcesoria

Poprawny montaż konstrukcji decyduje o jej ostatecznej sztywności i geometrii. Istnieje kilkanaście metod łączenia, ale w praktyce przemysłowej najczęściej stosuje się trzy rozwiązania:

• Łączniki kątowe (zewnętrzne): Najszybsza metoda montażu – wymaga jedynie przykręcenia kątownika śrubami do wpustów w rowkach.
• Połączenia wewnętrzne (np. łączniki centralne, automatyczne): Wybierane wszędzie tam, gdzie liczy się estetyka lub gładka powierzchnia (np. pod montaż płyt). Chowają się wewnątrz profilu, ale mogą wymagać wcześniejszego wiercenia otworów technologicznych.

Narzędzia niezbędne do montażu:

• zestaw kluczy imbusowych (hex) o rozmiarach 3, 4, 5, 6 mm;
• wkrętarka z precyzyjną regulacją momentu obrotowego;
• przymiar kątowy (kątownik ślusarski) do dokładnej weryfikacji geometrii;
• suwmiarka do precyzyjnej identyfikacji szerokości rowka i rozstawu śrub.

WSKAZÓWKA: W konstrukcjach narażonych na ciągłe drgania zawsze stosuj podkładki sprężyste lub płynny klej do gwintów. Zapobiegnie to samoczynnemu luzowaniu się śrub młoteczkowych.



Profile aluminiowe konstrukcyjne do szkła i płyt – wypełnienia ram

Budując osłony maszyn czy wygrodzenia bezpieczeństwa, musimy osadzić w ramie odpowiednie wypełnienie – najczęściej jest to poliwęglan, pleksi lub szkło hartowane. Profile aluminiowe mają dedykowane uszczelki gumowe, które wsuwa się w rowek profilu tuż przed montażem płyty. Dzięki temu wypełnienie jest osadzone stabilnie, nie wpada w rezonans podczas pracy maszyny i skutecznie chroni operatora przed hałasem czy odpryskami. W przypadku ciężkich płyt wiórowych lub kompozytowych stosuje się specjalne bloki montażowe przykręcane bezpośrednio do boku profilu.



Dlaczego odpowiedni dobór profili aluminiowych ma znaczenie?

Nowoczesne profile aluminiowe stały się fundamentem projektowania nowoczesnych maszyn, stanowisk roboczych i linii produkcyjnych w niemal każdej gałęzi przemysłu. Ich modułowa budowa, niska masa oraz szybkość montażu sprawiają, że stanowią one w pełni profesjonalną alternatywę dla tradycyjnych konstrukcji stalowych.

Odpowiednio dobrany system pozwala nie tylko zwiększyć stabilność oraz bezpieczeństwo urządzeń, ale również znacząco skrócić czas realizacji całego projektu. Przy wyborze profili warto szczegółowo przeanalizować rodzaj systemu, parametry wytrzymałościowe, przewidywane obciążenia oraz kompatybilność akcesoriów. Wysoka jakość wykonania komponentów gwarantuje, że konstrukcja sprawdzi się zarówno w prostych aplikacjach, jak i w najbardziej zaawansowanych systemach automatyki przemysłowej.
