Konfigurowalny kontroler automatyki iMod z modułami rozszerzeń

Dzięki zewnętrznym modułom M-7xxx firmy ICPDAS, moduł telemetryczny iMod zostaje rozszerzony w dodatkowe wejścia i wyjścia.

Wykorzystując dodatkowe moduły rozproszonych wejść/wyjść, iMod zyskuje możliwości:

• zbierania informacji z kilkudziesięciu dodatkowych czujników,
• sterowania większą ilością maszyn i urządzeń,
• podłączenia znacznej ilości kanałów powiadamiania poprzez sygnały wizualne lub dźwiękowe.

Moduły te pozwalają wyposażyć moduł telemetryczny iMod w wejścia i wyjścia:

• licznikowe
• termistorowe pozwalające na podłączenie m.in. czujników PTC-1000
• cyfrowe pozwalające na zbadanie stanów binarnych
• tensometryczne pozwalające na podłączenie czujników napięć
• temperaturowe pozwalające podłączyć czujniki temperaturowe
• wyjść przekaźnikowych pozwalających na kontrolę pracy zewnętrznych urządzeń
• analogowe pozwalające na sprawdzenie wartości analogowych zarówno prądowych jak i napięciowych

Komunikacja pomiędzy modułem telemetrycznym iMod a modułami M-7xxx odbywa się poprzez port szeregowy RS-485co stwarza możliwość na swobodne podłączenie do 32 dodatkowych modułów wejść/wyjść bez dodatkowych repeaterów.

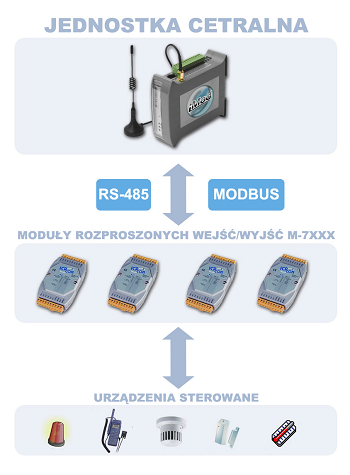

Komunikacja między komputerem iMod a modułami wejść/wyjść


Dodatkowo wykorzystywany protokół komunikacyjny Modbus pozwala na prostą konfigurację zarówno modułów M-7xxx jak i urządzenia iMod. Dlatego współpraca obu urządzeń jest bezproblemowa!

Poniżej przykładowa konfiguracja urządzenia iMod do współpracy z modułem M-7045:

» MainConfig
