Moduł wielkości pendrive'a do pomiaru prądu i napięcia

Konwerter Analog na USB.

MiniStick Analog to moduł pomiarowy z USB, wielkości typowego pendrive, który umożliwia pomiar prądu i napięcia. Do konfiguracji, wizualizacji i rejestracji pomiarów służy dedykowany program na komputer PC – MiniStick Analog PC, który już teraz można pobrać ze strony firmy AP Automatyka. Program jest dostępny za darmo.

Rysunek 1 przedstawia moduł pomiarowy na tle okna programu PC.

Ten miniaturowy moduł świetnie nadaje się do połączenia z różnego typu czujnikami przemysłowymi, które posiadają wyjścia analogowe (0...10VDC lub 0/4...20mA), proporcjonalne do mierzonych wielkości. Przykładem mogą być czujniki wilgotności i temperatury firmy Rotronic lub przetworniki ciśnienia Huba Control, również z oferty AP Automatyka.

Rysunek 2 przedstawia schemat ideowy układu pomiarowego, opartego o MiniStick Analog.

Oprócz bardzo małych wymiarów moduł pomiarowy MiniStick Analog wyróżnia się takimi parametrami:

  • pomiar napięcia (0...10VDC) lub prądu (0/4...20mA) – dla większości czujników
  • 2 kanały pomiarowe – zupełnie niezależne, oddzielnie konfigurowane
  • 12 bitowa rozdzielczość pomiarów – w większości aplikacji wystarczająca
  • próbkowania na obu kanałach pomiarowych z częstotliwością do 500Hz (konfigurowalne)
  • interfejs cyfrowy USB (COM) – do pracy z laptopami, które nie posiadają portu RS232
  • zasilanie +5VDC (bezpośrednio z portu USB) – nie potrzebuje zasilacza zewnętrznego
  • szereg przydatnych algorytmów – funkcje matematyczne, filtry ciągłe, filtry uśredniające, ...



W komplecie z modułem MiniStick Analog dostarczane jest zupełnie darmowe oprogramowanie, które można już teraz pobrać ze strony producenta: www.apautomatyka.pl. Program ten posiada szereg funkcji niezbędnych przy pomiarach i kontroli różnych wielkości:

  • konfigurację urządzenia – skalowanie kanałów pomiarowych (w zależności od czujnika), ustawianie funkcji matematycznych (obliczenia na mierzonych wartościach), ustawianie filtrów i prędkości transmisji danych
  • wizualizację pomiarów – wskaźniki cyfrowe (konfigurowalne położenie) i przebiegi
  • rejestrację wyników – rejestracja danych pomiarowych i czasu do pliku *.CSV (częstotliwość zapisu, miejsce zapisu, dzielenie plików, ... - konfigurowane przez użytkownika)
  • inne funkcje* (firma AP Automatyka dopuszcza możliwość zaprojektowania programu od podstaw, dedykowanego do określonej aplikacji - kontakt: biuro@apautomatyka.pl)

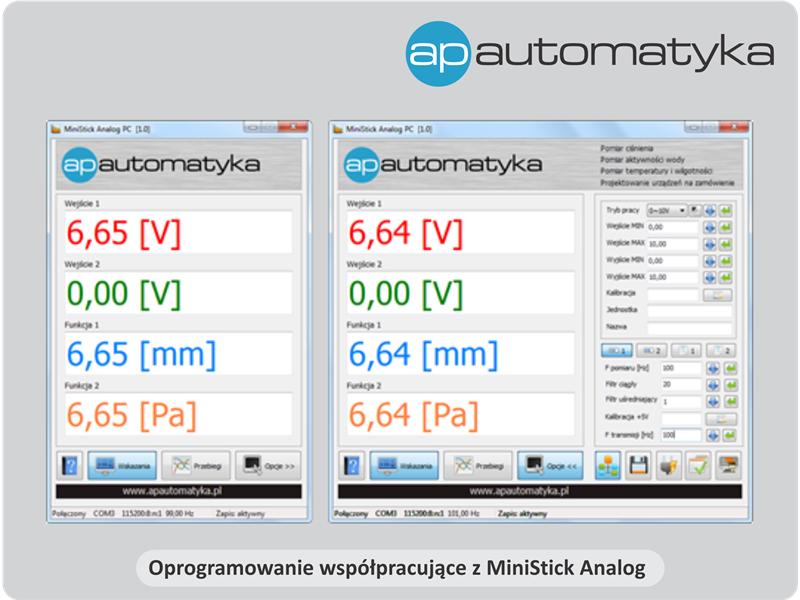

Rysunek 3 przedstawia okno programu MiniStick Analog PC.



Firma AP Automatyka specjalizuje się w komplementacji komponentów systemów pomiarowych oraz instalacji tego typu systemów w obiekcie. Przeprowadza również uruchomienie systemu i szkolenie dla przyszłych użytkowników. Ponadto w ofercie firmy:

  • urządzenia do pomiaru i kontroli wilgotności, temperatury, aktywności wody
  • przetworniki do pomiaru i kontroli dwutlenku węgla (CO2)
  • czujniki, przetworniki i presostaty do pomiaru i kontroli ciśnienia i różnicy ciśnień
  • siłowniki elektryczne do klap, przepustnic i zaworów
  • usługi w zakresie projektowania urządzeń elektronicznych, projektowania oprogramowania, integracji systemów automatyki, przede wszystkim systemów kontrolno-pomiarowych
