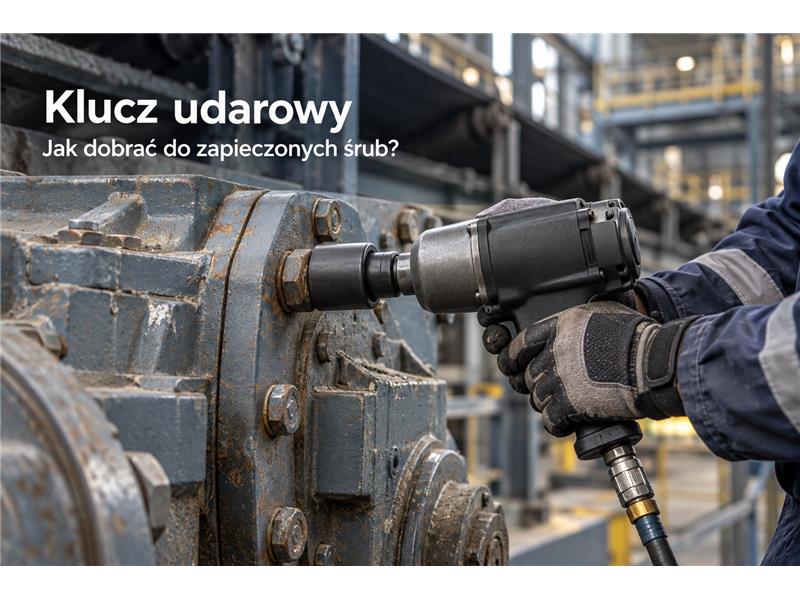

Pracownik utrzymania ruchu używa pneumatycznego klucza udarowgo

Klucz udarowy w przemyśle ciężkim – jak dobrać sprzęt do zapieczonych śrub?

Podczas remontu przenośnika lub wymiany napędu zapieczone połączenie potrafi zatrzymać pracę zespołu. Klucz udarowy pomaga skrócić demontaż, ale sam wysoki moment obrotowy nie wystarczy. Liczą się również stan śruby, dostęp do połączenia, odpowiednia nasadka i wydajne zasilanie.

Żadne narzędzie nie gwarantuje odkręcenia każdej śruby bez uszkodzenia. Dla utrzymania ruchu liczy się sprawna obsługa typowych zadań i rozpoznanie sytuacji wymagających innej metody.

W artykule wyjaśniamy:

• jak działa klucz udarowy i jak interpretować jego parametry;
• kiedy wybrać napęd pneumatyczny, akumulatorowy lub sieciowy;
• jak dopasować zasilanie, nasadki i ergonomię do stanowiska;
• dlaczego udar nie zastępuje kontroli momentu dokręcania.

Spis treści

1. Jak działa klucz udarowy?
2. Moment obrotowy: co porównywać przed zakupem?
3. Pneumatyczny, akumulatorowy czy elektryczny?
4. Jaki kompresor do klucza pneumatycznego?
5. Nasadki, dostęp i ergonomia
6. Jak postępować z zapieczonym połączeniem?
7. Dokręcanie i obsługa nakrętek łożyskowych
8. Jak przygotować zakup dla utrzymania ruchu?

Jak działa klucz udarowy?

Napęd narzędzia wprawia w ruch mechanizm, który przekazuje na wrzeciono krótkie uderzenia obrotowe. Trafiają one przez nasadkę do śruby lub nakrętki, pomagając przełamać opór połączenia. To inna zasada niż udar osiowy stosowany podczas wiercenia w betonie.

Klucz udarowy przyspiesza demontaż podzespołów, ale nie naprawia gwintów. Sprawdź, czy procedura serwisowa dopuszcza udar.

Moment obrotowy: co porównywać przed zakupem?

Największa liczba na karcie produktu nie musi oznaczać najlepszego wyboru. Producenci mogą podawać maksymalny moment dokręcania, moment zrywający przy odkręcaniu oraz zalecany zakres pracy. To różne informacje, których nie należy traktować zamiennie.

Moment zrywający opisuje zdolność poluzowania połączenia w określonych warunkach badania. Nie jest nastawą momentu, z jakim narzędzie dokręci kolejną śrubę. Ustawienie niższego trybu również nie oznacza automatycznie uzyskania konkretnej wartości w Nm.

Dla przykładu Atlas Copco podaje dla W2910 maksymalny moment 500 Nm i zakres 150–400 Nm. W2428 ma maksymalny moment 2800 Nm oraz zakres 800–1600 Nm. Różnica obejmuje także masę: odpowiednio 1,24 kg i 10,5 kg. To narzędzia do odmiennych zadań, mimo podobnej zasady działania.

Dobór zacznij od dokumentacji obsługiwanych połączeń: średnic i klas śrub, wymagań montażowych oraz doświadczeń z demontażu. Korozja, zabrudzenia i stan powierzchni mogą zmieniać opór. Nie stosuj jednej tabeli „średnica śruby – moc klucza” jako uniwersalnej instrukcji.

Pneumatyczny, akumulatorowy czy elektryczny?

Klucz pneumatyczny przy stanowisku serwisowym

Pneumatyczny klucz udarowy jest zasilany sprężonym powietrzem. W zakładzie z odpowiednią instalacją może sprawdzić się przy powtarzalnych pracach warsztatowych. Dobierając model, trzeba jednak uwzględnić zarówno jego osiągi, jak i wymagania dotyczące dostawy powietrza.

Klucz udarowy akumulatorowy dla mobilnego UR

Klucz udarowy akumulatorowy pozwala pracować bez przewodu i węża. Ułatwia interwencje przy maszynach rozproszonych po hali. Sprawdź masę zestawu z baterią oraz jego wymiary w miejscu planowanej pracy.

Ustal, z jakim akumulatorem producent deklaruje osiągi. Pojemność w Ah nie określa sama w sobie mocy zestawu. Sprawdź kompatybilność baterii i zapewnij zapas naładowanych pakietów oraz ładowarkę.

Klucz udarowy elektryczny z zasilaniem sieciowym

Sieciowy klucz udarowy elektryczny może być rozwiązaniem dla stanowiska z dostępem do odpowiedniego zasilania, gdy nie ma instalacji pneumatycznej. Nie wymaga wymiany akumulatorów, lecz przewód wpływa na zasięg i organizację miejsca pracy.

Jaki kompresor do klucza pneumatycznego?

Odpowiedzi nie daje sama pojemność zbiornika. Potrzebna jest wydajność sprężarki przy wymaganym ciśnieniu oraz instalacja zdolna dostarczyć powietrze do narzędzia. Przy kilku stanowiskach trzeba uwzględnić jednoczesny pobór innych odbiorników.

Sprawdź ciśnienie na wejściu klucza podczas pracy. Wskazanie manometru przy sprężarce lub pomiar bez przepływu może nie ujawnić spadków występujących po uruchomieniu narzędzia. Zbyt wąski wąż, długi przewód, restrykcyjne szybkozłącza i zabrudzony filtr ograniczają zasilanie.

Przed zakupem porównaj:

• wymagane ciśnienie robocze i zużycie powietrza;
• zalecaną średnicę wewnętrzną przewodu;
• przepustowość złączy i elementów przygotowania powietrza;
• wymagania dotyczące filtracji i smarowania.

Stosuj dane producenta konkretnego modelu. Nie kompensuj słabych osiągów podnoszeniem ciśnienia ponad dopuszczalną wartość. Najpierw usuń ograniczenia instalacji i sprawdź stan narzędzia.

Nasadki, dostęp i ergonomia

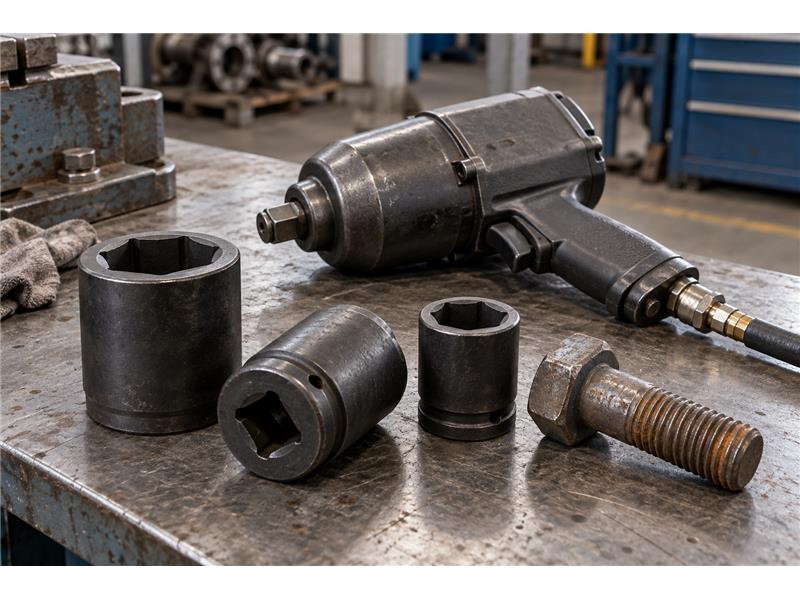

Klucz wymaga nasadek i akcesoriów przeznaczonych do pracy udarowej. Zwykła nasadka ręczna może pęknąć pod wpływem uderzeń. Sprawdź jej rozmiar, stan oraz sposób zabezpieczenia na wrzecionie zgodny z instrukcją.

Dobierz rozmiar zabieraka do osprzętu. Zmierz długość korpusu z nasadką i przestrzeń wokół uchwytu. Sprawdź, czy da się ustawić narzędzie w osi śruby. Przejściówka nie zwiększa dopuszczalnego obciążenia zestawu.

Ergonomia obejmuje masę, wyważenie, uchwyty i pozycję operatora. Uwzględnij także hałas oraz drgania. Klucz ogranicza część wysiłku ręcznego, ale nie eliminuje przeciążeń. Nie przytrzymuj obracającej się nasadki; korzystaj z ochrony oczu i słuchu zgodnie z instrukcją i zasadami stanowiska.

Jak postępować z zapieczonym połączeniem?

Zacznij od zabezpieczenia maszyny przed nieoczekiwanym uruchomieniem, uwolnieniem energii i przemieszczeniem demontowanych części. Sprawdź kierunek gwintu, zabezpieczenia nakrętki oraz kolejność demontażu. Udar nie zastępuje przygotowania stanowiska.

Usuń luźną korozję i zabrudzenia. Jeśli procedura oraz materiały pozwalają, zastosuj preparat penetrujący zgodnie z jego instrukcją. Załóż dopasowaną nasadkę, ustaw klucz osiowo i wykonaj próbę w granicach dopuszczonych przez producenta.

Jeżeli połączenie nie reaguje, a łeb śruby zaczyna się deformować, przerwij pracę i oceń dalszą metodę. Długi udar bez efektu może zwiększać zużycie osprzętu i narażenie operatora na drgania. Większy moment nie zawsze rozwiązuje problem.

Przy silnej korozji lub uszkodzonym łbie może być potrzebna inna procedura. Nagrzewanie i niszczenie elementu wymagają oceny otoczenia oraz wymagań serwisowych. Celem jest demontaż bez uszkodzenia kosztowniejszego podzespołu.

Dokręcanie i obsługa nakrętek łożyskowych

Zwykły klucz udarowy nie zastępuje narzędzia do kontrolowanego dokręcania. Uzyskany moment zależy m.in. od czasu udaru i warunków połączenia. W przypadku pneumatyki dochodzą parametry zasilania.

Jeżeli instrukcja montażu dopuszcza wstępne użycie udaru, zachowaj margines przed wymaganym momentem końcowym. Finalne dokręcenie wykonaj zgodnie z procedurą, np. skalibrowanym kluczem dynamometrycznym. Samo „kliknięcie” po wcześniejszym nadmiernym dokręceniu nie dowodzi, że śruba nie została przeciążona.

Osobną grupą są klucze udarowe SKF TMFN, m.in. TMFN 23-30 i TMFN 30-40. To ręczne narzędzia do większych nakrętek łożyskowych, współpracujące z młotkiem. Nie mają napędu pneumatycznego ani mechanizmu twin hammer.

Dobiera się je do oznaczenia i wymiarów nakrętki według tabel SKF. Producent zaznacza, że nie służą do przesuwania łożyska na osadzeniu stożkowym. W UR trzeba więc odróżnić demontaż śrub od obsługi węzła łożyskowego.

Jak przygotować zakup dla utrzymania ruchu?

Przygotuj listę typowych połączeń, wymaganych momentów, ograniczeń dostępu i częstotliwości pracy. Dodaj parametry zasilania, potrzebne nasadki oraz wymagania serwisowe. Taki zestaw danych pozwala porównać kompletne rozwiązania, a nie pojedyncze liczby z katalogu.

MARAT łączy dostawy części i narzędzi z doświadczeniem w serwisie oraz modernizacji maszyn. Sprawdź ofertę kluczy udarowych w naszym sklepie e-marat.pl i skontaktuj się z naszym zespołem, podając zadanie, rodzaj połączenia oraz dostępne zasilanie — to podstawa doboru sprzętu dla Twojego utrzymania ruchu.
