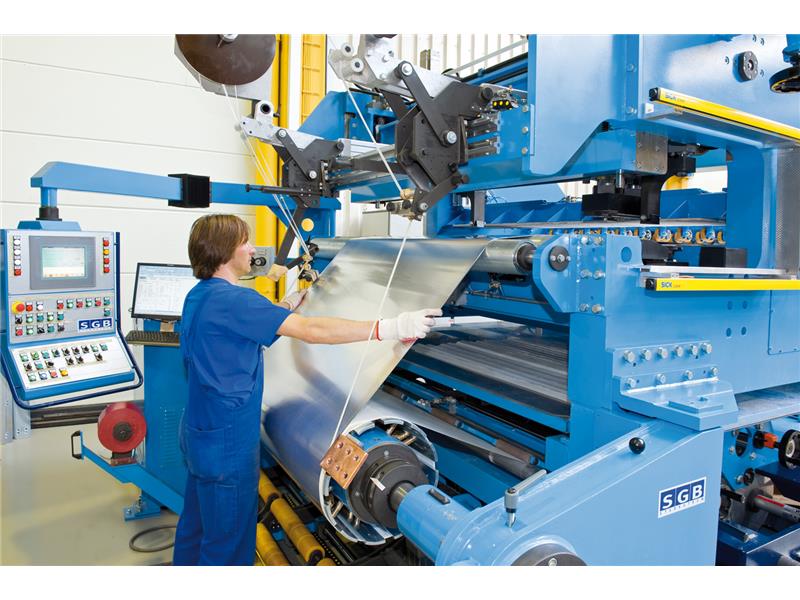

Projektowanie transformatora żywicznego do fizycznych wymagań instalacji

Dobór transformatora energetycznego suchego nie powinien się ograniczać do określenia mocy znamionowej i poziomu napięcia. W wielu inwestycjach urządzenie będzie pracować w warunkach odbiegających od standardowych. Wysoka temperatura otoczenia, duża wilgotność, znaczne zapylenie, ograniczona przestrzeń montażowa czy lokalizacja na dużej wysokości nad poziomem morza wpływają zarówno na konstrukcję transformatora, jak i jego późniejszą eksploatację. Dlatego już na etapie przygotowywania zapytania ofertowego warto przekazać jak najszerszą specyfikację techniczną. Pozwala to dobrać rozwiązanie odpowiadające rzeczywistym warunkom pracy oraz ogranicza ryzyko zmian projektowych, opóźnień i dodatkowych kosztów.





Jakie czynniki mają znaczenie?

Projektowanie transformatora żywicznego opiera się o parametry fizyczne środowiska, w którym będzie eksploatowany. Parametry urządzenia nie wynikają wyłącznie z wymagań sieci elektroenergetycznej. Równie ważne są czynniki zewnętrzne, które mogą wpływać na chłodzenie, trwałość izolacji, poziom strat czy niezawodność całego układu.

Jeżeli już na początku wiadomo, że transformator będzie pracował w niestandardowych warunkach, informacje te powinny się znaleźć w dokumentacji technicznej. Dzięki temu możliwe jest odpowiednie dobranie konstrukcji, materiałów oraz wyposażenia dodatkowego.

Brak takich danych często oznacza konieczność późniejszych modyfikacji projektu lub zastosowania rozwiązań, które nie będą optymalnie dopasowane do rzeczywistych warunków eksploatacji.



Jakie informacje należy uwzględnić?

Podstawą pozostają parametry elektryczne, takie jak moc znamionowa, napięcia strony pierwotnej i wtórnej, częstotliwość pracy oraz grupa połączeń. W praktyce jednak równie istotne okazują się informacje dotyczące miejsca instalacji. Znaczenie mają między innymi temperatura otoczenia, wysokość nad poziomem morza oraz warunki klimatyczne. Wraz ze wzrostem wysokości zmieniają się właściwości chłodzenia oraz wytrzymałość izolacji, dlatego projekt transformatora może wymagać odpowiednich korekt.

Warto również określić poziom wilgotności, stopień zapylenia oraz obecność substancji korozyjnych. W środowisku przemysłowym lub chemicznym czynniki te mogą mieć bezpośredni wpływ na trwałość urządzenia. Istotne są także informacje dotyczące miejsca montażu. Transformator może pracować wewnątrz budynku lub na zewnątrz, w wydzielonej stacji transformatorowej albo jako element większej instalacji technologicznej. Każde z tych rozwiązań wiąże się z innymi wymaganiami dotyczącymi obudowy, stopnia ochrony czy sposobu chłodzenia.



Nietypowe lokalizacje wymagają indywidualnego podejścia

Nie wszystkie transformatory pracują w standardowych warunkach przemysłowych. Coraz częściej projektowane są urządzenia przeznaczone do elektrowni wiatrowych, instalacji fotowoltaicznych, platform przemysłowych, obiektów morskich czy infrastruktury transportowej. W takich zastosowaniach konieczne może być uwzględnienie dodatkowych wymagań związanych z drganiami, ograniczoną przestrzenią montażową, podwyższonym zasoleniem powietrza lub zwiększonymi obciążeniami mechanicznymi.

Osobnym zagadnieniem są lokalizacje znajdujące się na terenach aktywnych sejsmicznie. W takich przypadkach konstrukcja transformatora żywicznego powinna uwzględniać dodatkowe wymagania dotyczące odporności mechanicznej oraz sposobu mocowania urządzenia.

Im wcześniej tego typu informacje zostaną przekazane projektantom, tym większa możliwość przygotowania rozwiązania odpowiadającego rzeczywistym warunkom pracy.



Ograniczenia przestrzenne także wpływają na projekt

Podczas przygotowywania dokumentacji warto uwzględnić nie tylko miejsce ustawienia transformatora, ale również dostępne przestrzenie transportowe i montażowe. Szerokość bram, wysokość pomieszczeń, możliwość użycia dźwigu czy dopuszczalne obciążenie stropu mogą mieć wpływ na wymiary oraz masę urządzenia. Dotyczy to zwłaszcza modernizacji istniejących obiektów, gdzie nowy transformator musi zostać dopasowany do już funkcjonującej infrastruktury. W takich sytuacjach odpowiednio przygotowana specyfikacja pozwala uniknąć problemów podczas dostawy i montażu.



Wyposażenie dodatkowe powinno wynikać z potrzeb instalacji

>Transformator suchy żywiczny może zostać wyposażony w wiele elementów zwiększających bezpieczeństwo i komfort eksploatacji. Nie zawsze jednak potrzebne są wszystkie dostępne opcje.

Już na etapie zapytania warto określić, czy wymagany jest monitoring temperatury, dodatkowa wentylacja, przełącznik zaczepów, ograniczniki przepięć, przekładniki prądowe lub inne elementy współpracujące z systemami automatyki.

Dobrze dobrane wyposażenie ułatwia diagnostykę, poprawia bezpieczeństwo pracy oraz umożliwia skuteczniejszy nadzór nad urządzeniem przez cały okres jego eksploatacji.



Wymagania dotyczące badań również warto określić wcześniej

Istotnym elementem specyfikacji są oczekiwania dotyczące badań wykonywanych przed przekazaniem transformatora do użytkowania.

Poza standardowymi próbami odbiorczymi inwestor może wymagać wykonania badań typu lub dodatkowych testów potwierdzających określone właściwości urządzenia. Dotyczy to szczególnie projektów infrastrukturalnych oraz inwestycji realizowanych zgodnie z wewnętrznymi standardami przedsiębiorstw energetycznych lub dużych zakładów przemysłowych. Określenie zakresu badań już podczas przygotowywania zapytania ofertowego pozwala odpowiednio zaplanować cały proces produkcji oraz odbioru urządzenia.



Dobrze przygotowana specyfikacja skraca proces realizacji

Im dokładniej opisane zostaną wymagania techniczne i środowiskowe, tym łatwiej opracować transformator żywiczny odpowiadający potrzebom konkretnej inwestycji.

Kompletna dokumentacja ogranicza liczbę pytań na etapie uzgodnień, zmniejsza ryzyko konieczności zmian konstrukcyjnych i ułatwia weryfikację proponowanych rozwiązań. Ma to znaczenie szczególnie przy urządzeniach projektowanych indywidualnie, gdzie każdy parametr może wpływać na końcową konstrukcję oraz harmonogram realizacji.



Podsumowanie

Transformator suchy żywiczny przeznaczony do pracy w wymagających warunkach powinien być projektowany z uwzględnieniem nie tylko parametrów elektrycznych, lecz także rzeczywistego środowiska eksploatacji. Temperatura, wysokość nad poziomem morza, warunki klimatyczne, ograniczenia montażowe czy wymagania dotyczące wyposażenia dodatkowego mogą mieć bezpośredni wpływ na konstrukcję urządzenia.

Dlatego w przygotowywanym zapytaniu ofertowym warto zawrzeć możliwie pełny zestaw informacji technicznych. Pozwala to dobrać rozwiązanie lepiej dopasowane do planowanej instalacji, usprawnia proces projektowy i zmniejsza ryzyko kosztownych zmian na kolejnych etapach realizacji inwestycji.
