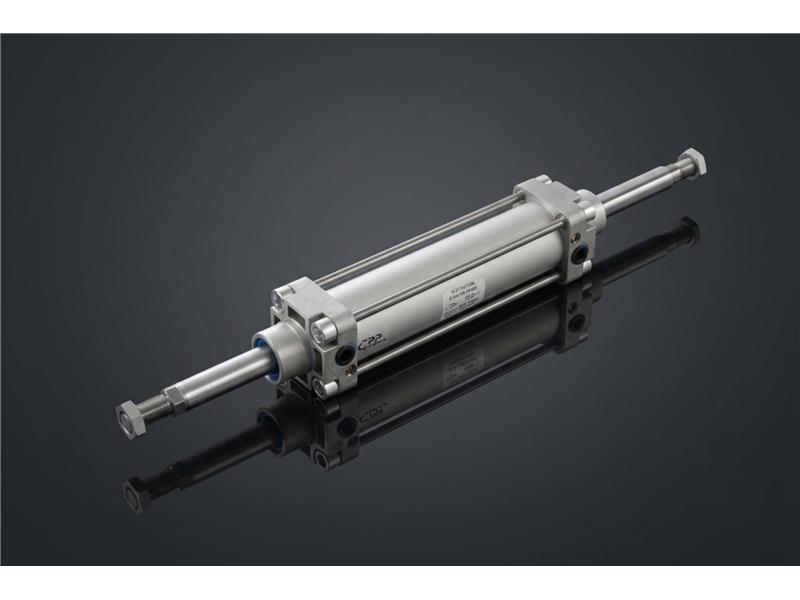

Siłowniki pneumatyczne SSI ISO 15552 dwustronnego działania z dwustronnym tłoczyskiem

Siłowniki pneumatyczne SSI CPP PREMA w odmianie 017 to siłowniki szpilkowe dwustronnego działania z dwustronnym tłoczyskiem. Są przeznaczone do układów pneumatyki przemysłowej, w których wymagany jest kontrolowany ruch liniowy w dwóch kierunkach oraz mechaniczne wyprowadzenie tłoczyska po obu stronach korpusu. Takie wykonanie stosuje się w maszynach, przyrządach technologicznych, zespołach pozycjonujących, układach przesuwu, blokowania, centrowania, docisku oraz w aplikacjach, w których konstruktor potrzebuje zbliżonych warunków pracy przy wysuwie i powrocie.

Seria SSI została zaprojektowana jako konstrukcja szpilkowa zgodna z ISO 15552, ISO 6431 oraz VDMA 24562. Oznacza to, że siłowniki można stosować w standardowych zabudowach przemysłowych i łączyć z typowym osprzętem montażowym. Jest to ważne zarówno dla biur konstrukcyjnych, jak i dla działów utrzymania ruchu. Zgodność wymiarowa ułatwia projektowanie nowych maszyn, modernizację istniejących układów oraz dobór zamienników w instalacjach, w których pracują siłowniki zgodne ze standardem ISO.

Pełna grupa produktowa jest dostępna w sklepie CPP PREMA jako siłowniki pneumatyczne SSI [017A] dwustronnego działania z dwustronnym tłoczyskiem. Kategoria obejmuje warianty różniące się średnicą tłoka, skokiem roboczym, wymiarami przyłączy, wymiarami zabudowy, gwintami tłoczysk oraz parametrami mechanicznymi. Dzięki temu użytkownik może dobrać siłownik do wymaganej siły, długości ruchu, sposobu mocowania i warunków pracy mechanizmu.

Odmiana 017 oznacza wykonanie z tłoczyskiem dwustronnym. Tłoczysko przechodzi przez tłok i jest wyprowadzone z obu stron siłownika. W praktyce pozwala to uzyskać bardziej symetryczną charakterystykę pracy niż w siłowniku z tłoczyskiem jednostronnym. Powierzchnia czynna tłoka jest zbliżona po obu stronach, dlatego siła i prędkość ruchu w obu kierunkach mogą być łatwiejsze do zrównoważenia. Ma to znaczenie w aplikacjach, gdzie ruch tam i z powrotem powinien przebiegać powtarzalnie, bez dużych różnic wynikających z odmiennej powierzchni roboczej tłoka.

Siłownik dwustronnego działania jest zasilany sprężonym powietrzem naprzemiennie do dwóch komór roboczych. Ruch tłoczyska w obu kierunkach jest wymuszony ciśnieniem medium. Dzięki temu konstruktor może sterować zarówno wysuwem, jak i powrotem. Układ dobrze współpracuje z zaworami rozdzielającymi 5/2 lub 5/3, regulatorami przepływu, czujnikami położenia oraz elementami przygotowania sprężonego powietrza. Wersja z dwustronnym tłoczyskiem daje dodatkową możliwość wykorzystania obu końców tłoczyska jako punktów przeniesienia ruchu, synchronizacji mechanicznej albo kontroli położenia.

Konstrukcja szpilkowa serii SSI zapewnia wysoką sztywność zespołu i dobrą dostępność serwisową. Pokrywy siłownika są połączone śrubami dwustronnymi, co tworzy stabilny układ mechaniczny. Taka konstrukcja dobrze sprawdza się w klasycznych aplikacjach maszynowych. Umożliwia stosowanie elementów mocujących, prowadników, blokad tłoczyska, osłon tłoczysk, czujników pola magnetycznego oraz kompletów naprawczych. Dla działów utrzymania ruchu oznacza to łatwiejszy serwis i możliwość utrzymania powtarzalności zabudowy w wielu podobnych stanowiskach.

Seria SSI obejmuje średnice od D32 do D320. Zakres ten pozwala dobrać siłownik zarówno do lekkich mechanizmów pomocniczych, jak i do układów wymagających znacznej siły roboczej. Zakres skoków standardowych wynosi od 5 do 500 mm. Inne skoki mogą być wykonywane po wcześniejszej konsultacji technicznej. Przy doborze należy uwzględnić nie tylko samą długość skoku, lecz także całkowitą długość zabudowy, miejsce na oba końce tłoczyska, sposób podparcia mechanizmu oraz ewentualne ryzyko obciążeń bocznych.

Maksymalne ciśnienie pracy serii SSI wynosi 10 bar. Medium roboczym jest sprężone powietrze filtrowane, smarowane lub niesmarowane. W praktyce eksploatacyjnej ważne jest utrzymanie właściwej jakości powietrza. Należy zwrócić uwagę na filtrację, odwodnienie instalacji, stabilne ciśnienie zasilania oraz poprawne przygotowanie medium w zespole FRL. Zanieczyszczenia, kondensat i niestabilne ciśnienie mogą pogorszyć powtarzalność ruchu, zwiększyć zużycie uszczelnień i skrócić trwałość elementów roboczych.

W konstrukcji siłowników SSI stosowane są pokrywy i tłok ze stopu aluminium. Tłoczysko może być wykonane ze stali węglowej chromowanej lub ze stali kwasoodpornej. Tuleja może być wykonana ze stopu aluminium, ze stali węglowej chromowanej albo ze stali węglowej. Uszczelnienia standardowo wykonuje się z poliuretanu, który pracuje w zakresie temperatur od -20 do +80°C. Dla aplikacji o podwyższonej temperaturze dostępne są wykonania z uszczelnieniami Viton, przewidziane do pracy do +150°C. Zgarniacz może być wykonany z NBR albo Viton, w zależności od wersji i warunków środowiskowych.

Siłowniki SSI z tłoczyskiem dwustronnym warto stosować tam, gdzie konstrukcja maszyny wymaga wyprowadzenia ruchu na dwie strony. Przykładem są układy centrowania detalu, mechanizmy równoważące, stanowiska montażowe, zespoły przesuwu dwukierunkowego, układy blokowania z kontrolą położenia, mechanizmy z ograniczoną przestrzenią po jednej stronie siłownika oraz aplikacje, w których jeden napęd obsługuje dwa sprzężone elementy. Dwustronne tłoczysko może też ułatwiać mechaniczną synchronizację ruchu lub montaż dodatkowego elementu pomiarowego.

Wersje z magnesem umożliwiają współpracę z czujnikami pola magnetycznego. Czujniki pozwalają potwierdzać położenia krańcowe, monitorować cykl maszyny, wykrywać brak ruchu, kontrolować sekwencje procesu i przekazywać sygnały do sterownika PLC. Jest to szczególnie istotne w zautomatyzowanych liniach produkcyjnych, gdzie każdy ruch siłownika musi być potwierdzony przed wykonaniem kolejnego kroku procesu. Dobrze dobrany układ czujników zwiększa bezpieczeństwo pracy maszyny i ułatwia diagnostykę awarii.

Przy doborze siłownika SSI 017 należy uwzględnić średnicę tłoka, skok, wymagane ciśnienie, oczekiwaną siłę w obu kierunkach, prędkość ruchu, liczbę cykli, warunki pracy, sposób mocowania i dostępność miejsca po obu stronach korpusu. Trzeba również sprawdzić, czy tłoczysko nie będzie przenosiło nadmiernych sił poprzecznych. Siłownik pneumatyczny powinien generować ruch liniowy, ale nie powinien zastępować prowadnicy mechanicznej przy dużych obciążeniach bocznych. W takich aplikacjach należy przewidzieć prowadzenie zewnętrzne albo elementy kompensujące niewspółosiowość.

Siłowniki pneumatyczne SSI CPP PREMA w odmianie 017 są przeznaczone dla odbiorców, którzy potrzebują przemysłowego napędu liniowego o standardowej zabudowie ISO, z wyprowadzeniem tłoczyska na obie strony. Rozwiązanie jest przydatne dla konstruktorów maszyn, integratorów automatyki oraz działów utrzymania ruchu. Łączy konstrukcję szpilkową, szeroki zakres średnic, możliwość pracy z czujnikami położenia, dostępność wykonań materiałowych i rozbudowany osprzęt. Dzięki temu seria SSI 017 może być stosowana w nowych projektach, modernizacjach oraz serwisie układów pneumatycznych pracujących w środowisku przemysłowym.
