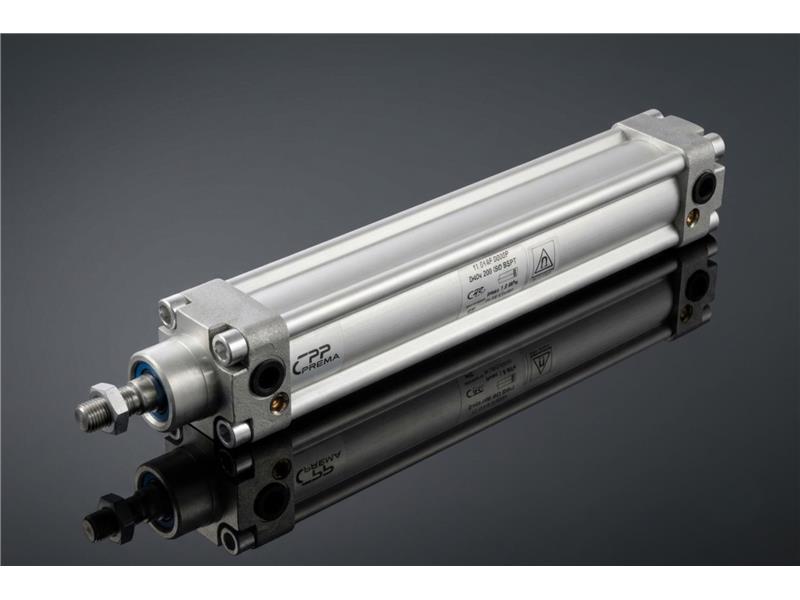

Siłowniki pneumatyczne STK 016P ISO 15552 z jednostronnym tłoczyskiem

Siłowniki pneumatyczne STK 016P CPP PREMA to siłowniki z tuleją kształtową, dwustronnego działania, z jednostronnym tłoczyskiem. Są przeznaczone do budowy napędów liniowych w maszynach przemysłowych, liniach produkcyjnych, stanowiskach montażowych, układach automatyzacji oraz aplikacjach utrzymania ruchu. Seria STK została zaprojektowana jako rozwiązanie zgodne z ISO 15552, ISO 6431 oraz VDMA 24562. Dzięki temu dobrze sprawdza się tam, gdzie konstruktor potrzebuje standardowej zabudowy ISO, ale jednocześnie oczekuje zwartego korpusu z tuleją kształtową.

Pełna grupa produktowa jest dostępna w sklepie CPP PREMA jako siłowniki pneumatyczne STK [016P] dwustronnego działania z jednostronnym tłoczyskiem. Kategoria obejmuje warianty różniące się średnicą tłoka, skokiem roboczym, wymiarami zabudowy, gwintem tłoczyska, masą oraz przyłączami pneumatycznymi. Taki układ ułatwia dobór siłownika do konkretnej aplikacji maszynowej, bez ograniczania opisu do jednego numeru katalogowego.

Odmiana 016 oznacza wykonanie z jednostronnym tłoczyskiem. Ruch roboczy jest wyprowadzony po jednej stronie siłownika. Siłownik pracuje jako element dwustronnego działania, dlatego sprężone powietrze wymusza zarówno wysuw, jak i powrót tłoczyska. Taka konstrukcja zapewnia dobrą kontrolę nad ruchem w obu kierunkach. Pozwala regulować prędkość wysuwu i powrotu, sterować sekwencją pracy oraz integrować napęd z zaworami rozdzielającymi, czujnikami położenia i sterownikiem PLC.

Litera P w oznaczeniu 016P odnosi się do tulei wykonanej ze stopu aluminium. Tuleja kształtowa nadaje siłownikowi zwartą, techniczną formę i ułatwia zabudowę w maszynie. W porównaniu z klasyczną konstrukcją szpilkową korpus STK jest bardziej uporządkowany geometrycznie. Ma to znaczenie w aplikacjach, w których ważna jest kompaktowa zabudowa, estetyka zespołu wykonawczego, łatwiejsze prowadzenie przewodów pneumatycznych oraz wygodny montaż czujników pola magnetycznego.

Seria STK obejmuje średnice od D32 do D100. Zakres ten pozwala dobrać napęd do wielu typowych zadań automatyki przemysłowej. Siłowniki mogą realizować przesuw, docisk, blokowanie, wypychanie, podnoszenie, opuszczanie, zamykanie, otwieranie, pozycjonowanie lub przemieszczanie detalu. Zakres skoków standardowych wynosi od 5 do 500 mm. Inne skoki mogą być wykonywane po konsultacji technicznej. Przy doborze należy sprawdzić wymaganą siłę, długość ruchu, dostępną przestrzeń montażową oraz sposób mocowania.

Maksymalne ciśnienie pracy siłowników STK wynosi 10 bar. Medium roboczym jest sprężone powietrze filtrowane, smarowane lub niesmarowane. Dla działów utrzymania ruchu oznacza to konieczność kontroli jakości zasilania pneumatycznego. Powietrze powinno być oczyszczone, odwodnione i dostarczane przy stabilnym ciśnieniu. Zanieczyszczenia, kondensat albo duże spadki ciśnienia mogą pogorszyć powtarzalność ruchu, zwiększyć zużycie uszczelnień i skrócić żywotność napędu.

W konstrukcji siłowników STK stosowane są pokrywy i tłok ze stopu aluminium. Tłoczysko może być wykonane ze stali węglowej chromowanej albo ze stali kwasoodpornej. Tuleja w wersji 016P jest wykonana ze stopu aluminium. Uszczelnienia standardowo wykonuje się z poliuretanu, który pracuje w zakresie temperatur od -20 do +80°C. Dla aplikacji wymagających podwyższonej odporności temperaturowej dostępne są wersje z uszczelnieniami Viton, przewidziane do pracy do +150°C. Zgarniacz może być wykonany z NBR albo Viton, zależnie od wykonania i środowiska pracy.

Siłowniki STK 016P mogą być dostarczane w wykonaniach dodatkowych. Dostępne są m.in. wersje z tłoczyskiem, śrubami specjalnymi oraz nakrętką tłoczyska ze stali kwasoodpornej, wersje wysokotemperaturowe Viton, wersje z zamocowanym jarzmem, wersje z wydłużonym tłoczyskiem pod blokadę oraz wersje z wydłużonym tłoczyskiem pod osłonę tłoczyska. Takie opcje są istotne w aplikacjach narażonych na podwyższoną temperaturę, zabrudzenia, trudniejsze warunki serwisowe albo konieczność mechanicznego zabezpieczenia położenia.

Z punktu widzenia konstruktora seria STK 016P jest dobrym wyborem wtedy, gdy potrzebny jest siłownik ISO o bardziej zwartej formie korpusu niż klasyczny siłownik szpilkowy. Tuleja kształtowa dobrze wpisuje się w zabudowy modułowe, osłonięte i seryjne. Ułatwia projektowanie powtarzalnych zespołów wykonawczych. Pozwala też zachować standardowe podejście do doboru średnicy, skoku, mocowania i osprzętu.

Z punktu widzenia utrzymania ruchu ważna jest dostępność osprzętu i kompletów naprawczych. Do siłowników STK można dobierać elementy mocujące, czujniki pola magnetycznego, osłony tłoczyska, blokady tłoczyska oraz komplety naprawcze. Ułatwia to serwis, skraca czas przestoju i pozwala utrzymać jednolity standard części w zakładzie. W praktyce ma to znaczenie w liniach, gdzie pracuje wiele podobnych napędów pneumatycznych i szybka identyfikacja wariantu decyduje o czasie reakcji służb technicznych.

Wersje z magnesem umożliwiają współpracę z czujnikami pola magnetycznego. Czujniki pozwalają potwierdzać położenia krańcowe, kontrolować cykl pracy, wykrywać niepełny ruch tłoczyska i przekazywać sygnał do sterownika PLC. Jest to szczególnie ważne w maszynach automatycznych, gdzie każdy ruch siłownika musi zostać potwierdzony przed wykonaniem kolejnego kroku procesu. Informacja zwrotna poprawia bezpieczeństwo pracy, ułatwia diagnostykę i zmniejsza ryzyko błędów sekwencji.

Przy doborze siłownika STK 016P należy uwzględnić średnicę tłoka, skok, ciśnienie robocze, wymaganą siłę, prędkość ruchu, liczbę cykli, sposób mocowania, rodzaj obciążenia oraz warunki środowiskowe. Trzeba również sprawdzić, czy tłoczysko nie będzie przenosiło nadmiernych sił bocznych. Siłownik pneumatyczny powinien pracować głównie osiowo. Jeżeli mechanizm generuje niewspółosiowość, moment zginający albo obciążenie poprzeczne, należy zastosować prowadzenie zewnętrzne lub łącznik kompensacyjny.

Siłowniki pneumatyczne STK 016P CPP PREMA są rozwiązaniem dla konstruktorów maszyn, integratorów automatyki i działów utrzymania ruchu, które potrzebują napędu liniowego ISO 15552 z tuleją kształtową i jednostronnym tłoczyskiem. Łączą zgodność wymiarową ze standardem ISO, zakres średnic D32-D100, możliwość pracy z czujnikami położenia, dostępność wersji materiałowych oraz praktyczny system oznaczeń. Dzięki temu sprawdzają się w nowych projektach, modernizacjach i serwisie układów pneumatycznych pracujących w warunkach przemysłowych.
