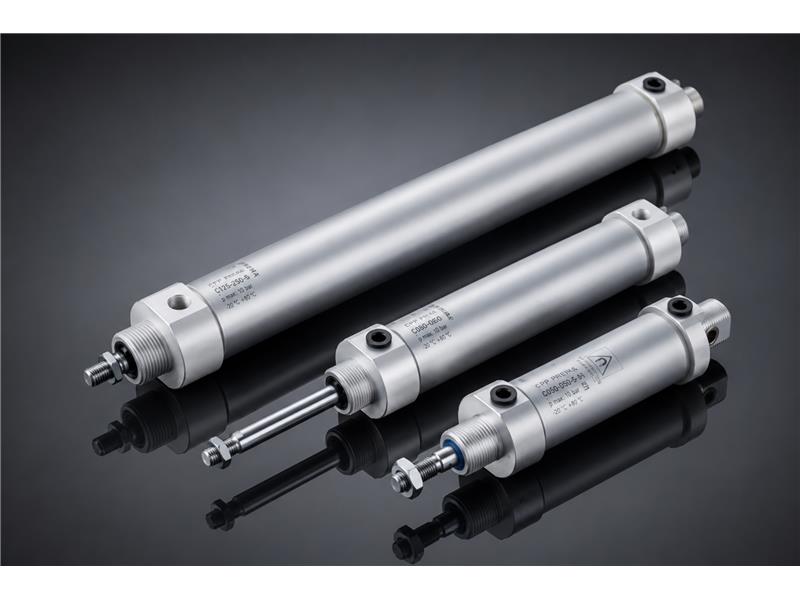

Siłowniki okrągłe D32 CPP PREMA

Siłowniki okrągłe D32 CPP PREMA serii SOK to pneumatyczne napędy liniowe przeznaczone do maszyn, urządzeń technologicznych, stanowisk montażowych i układów automatyzacji, w których liczy się prosta konstrukcja, zwarta forma oraz powtarzalny ruch tłoczyska. Średnica D32 stanowi praktyczny wybór do aplikacji pomocniczych i średnio lekkich zadań roboczych. Siłownik może realizować przesuw, docisk, wypychanie, blokowanie, pozycjonowanie, otwieranie, zamykanie lub obsługę prostych mechanizmów wykonawczych.

Pełna grupa produktowa jest dostępna w sklepie CPP PREMA jako siłowniki okrągłe D32. Kategoria obejmuje warianty dobrane do zastosowań, w których standardowa średnica 32 mm zapewnia korzystny kompromis między siłą, gabarytem i prostotą zabudowy. To rozwiązanie dla konstruktorów maszyn, automatyków i działów utrzymania ruchu, które potrzebują napędu pneumatycznego o czytelnej budowie, dobrej dostępności serwisowej i łatwym doborze do typowych układów przemysłowych.

Seria SOK wyróżnia się okrągłą tuleją wykonaną ze stopu aluminium. Taka konstrukcja ogranicza masę siłownika i ułatwia montaż w miejscach, gdzie przestrzeń wokół korpusu jest ograniczona. Okrągły kształt dobrze sprawdza się w zabudowach prostych, liniowych i pomocniczych. Pozwala umieścić napęd blisko mechanizmu roboczego, bez rozbudowanego korpusu profilowego. Dzięki temu siłowniki SOK D32 można stosować w maszynach o kompaktowej architekturze, przyrządach technologicznych i modułach automatyki o ograniczonej przestrzeni.

Średnica D32 jest często wybierana wtedy, gdy minisiłownik jest już zbyt mały, a większy siłownik ISO nie jest jeszcze potrzebny. W praktyce pozwala uzyskać większą siłę roboczą niż w małych napędach D12-D25, przy zachowaniu rozsądnych wymiarów i niewielkiej masy. Taki siłownik dobrze pasuje do układów, w których trzeba przesunąć detal, uruchomić ogranicznik, docisnąć element, odsunąć zapadkę, wypchnąć produkt albo ustawić komponent w określonej pozycji.

Siłowniki SOK pracują przy maksymalnym ciśnieniu 10 bar. Medium roboczym jest sprężone powietrze filtrowane, smarowane lub niesmarowane. W typowej instalacji przemysłowej oznacza to łatwą integrację z układem przygotowania sprężonego powietrza, zaworami rozdzielającymi i regulatorami przepływu. Dla stabilnej pracy ważne jest utrzymanie odpowiedniej jakości medium. Powietrze powinno być oczyszczone, odwodnione i dostarczane przy stabilnym ciśnieniu. Ma to bezpośredni wpływ na trwałość uszczelnień i powtarzalność ruchu.

W konstrukcji siłowników SOK stosowane są pokrywy ze stopu aluminium, tuleja ze stopu aluminium oraz tłoczysko ze stali węglowej chromowanej lub ze stali kwasoodpornej. Uszczelnienia poliuretanowe pracują w zakresie temperatur od -20 do +80°C. Tak dobrane materiały odpowiadają typowym warunkom pracy automatyki przemysłowej. Aluminiowa tuleja obniża masę, stalowe tłoczysko przenosi obciążenie robocze, a uszczelnienia PU wspierają trwałą i płynną pracę siłownika w powtarzalnych cyklach.

Dla średnicy D32 typowe przyłącze pneumatyczne ma rozmiar G1/8. Gwint tłoczyska M10x1,25 pozwala mocować końcówki, elementy pośrednie, popychacze lub inne części wykonawcze dopasowane do funkcji mechanizmu. Przy projektowaniu zabudowy warto uwzględnić nie tylko długość skoku, ale również całkowitą długość siłownika, miejsce na przewody pneumatyczne, przestrzeń dla końcówki tłoczyska i dostęp serwisowy do elementów mocujących.

Siłowniki okrągłe D32 sprawdzają się w maszynach pakujących, urządzeniach montażowych, stanowiskach sortujących, prostych manipulatorach, podajnikach, ogranicznikach, wyrzutnikach i układach blokujących. Mogą pracować jako napęd pomocniczy w większym systemie automatyki albo jako samodzielny element wykonawczy w prostym mechanizmie pneumatycznym. Ich zaletą jest uniwersalność. Jeden typ napędu można zastosować w wielu miejscach maszyny, pod warunkiem poprawnego doboru skoku, siły i sposobu mocowania.

W praktyce inżynierskiej siłownik D32 warto rozważyć w aplikacjach, które wymagają większej rezerwy siły niż małe minisiłowniki, ale nie uzasadniają użycia dużego siłownika profilowego lub szpilkowego. To częsta sytuacja w modernizacjach maszyn. Konstruktor ma ograniczone miejsce, zna wymagany ruch roboczy, ale potrzebuje prostego i odpornego napędu. Seria SOK D32 dobrze odpowiada takim wymaganiom, ponieważ łączy prostą budowę, niewielkie gabaryty i przemysłową charakterystykę pracy.

Dla działów utrzymania ruchu ważna jest łatwa identyfikacja wariantu. Seria SOK wykorzystuje czytelny system oznaczania, w którym kod średnicy, skok, rodzaj tulei i wersja wykonania pozwalają szybko rozpoznać właściwy produkt. Ma to znaczenie przy wymianie elementu w maszynie, odtwarzaniu konfiguracji stanowiska i zamawianiu zamiennika. W układach produkcyjnych, gdzie przestój generuje koszt, szybkie rozpoznanie właściwego siłownika jest realną korzyścią eksploatacyjną.

Dobór siłownika okrągłego D32 powinien uwzględniać wymaganą siłę, dostępne ciśnienie, skok, prędkość ruchu, liczbę cykli, sposób mocowania i charakter obciążenia. Należy także sprawdzić, czy tłoczysko nie będzie przenosiło nadmiernych sił bocznych. Siłownik pneumatyczny powinien pracować głównie osiowo. Jeżeli mechanizm generuje niewspółosiowość, moment zginający albo obciążenie poprzeczne, trzeba zastosować prowadzenie zewnętrzne, prowadnik lub odpowiedni element kompensujący.

W aplikacjach z większą liczbą cykli warto zwrócić uwagę na regulację prędkości i łagodność dojazdu do położeń krańcowych. Odpowiednio dobrane zawory dławiąco-zwrotne pomagają kontrolować prędkość wysuwu i powrotu. Stabilne przygotowanie powietrza zmniejsza ryzyko skokowej pracy. Poprawna geometria montażu ogranicza zużycie tłoczyska i uszczelnień. Te elementy decydują o tym, czy prosty napęd pneumatyczny będzie działał niezawodnie w długim okresie.

Siłowniki okrągłe D32 CPP PREMA serii SOK są dobrym wyborem do zadań, w których potrzebny jest trwały, prosty i łatwy do zabudowy napęd liniowy. Sprawdzają się w automatyce przemysłowej, budowie maszyn, stanowiskach montażowych, urządzeniach transportowych i aplikacjach pomocniczych. Łączą okrągłą aluminiową konstrukcję, przemysłowe ciśnienie pracy, możliwość doboru wariantu materiałowego tłoczyska i praktyczne parametry dla typowych zadań w utrzymaniu ruchu oraz projektowaniu maszyn.
