Siłowniki pneumatyczne STK 017P ISO 15552 z dwustronnym tłoczyskiem

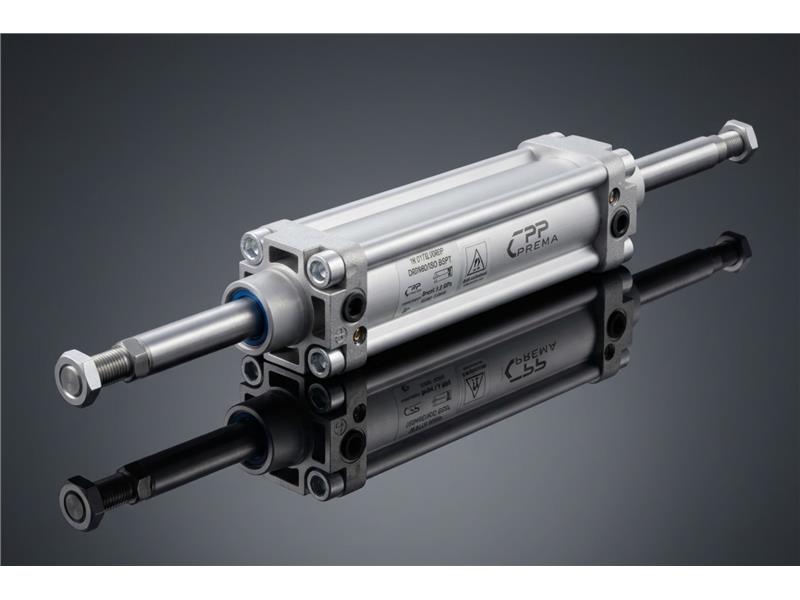

Siłowniki pneumatyczne STK 017P CPP PREMA to siłowniki z tuleją kształtową, dwustronnego działania, z dwustronnym tłoczyskiem. Są przeznaczone do budowy napędów liniowych w maszynach przemysłowych, liniach produkcyjnych, stanowiskach montażowych, układach automatyzacji oraz aplikacjach utrzymania ruchu. Seria STK została opracowana jako konstrukcja zgodna z ISO 15552, ISO 6431 oraz VDMA 24562. Dzięki temu dobrze sprawdza się w projektach, w których wymagane są standardowe wymiary montażowe, przewidywalna zabudowa, dostępność osprzętu oraz możliwość integracji z typowymi układami pneumatyki przemysłowej.

Pełna grupa produktowa jest dostępna w sklepie CPP PREMA jako siłowniki pneumatyczne STK [017P] dwustronnego działania z dwustronnym tłoczyskiem. Kategoria obejmuje warianty różniące się średnicą tłoka, skokiem roboczym, wymiarami zabudowy, gwintem tłoczyska, masą, przyłączami pneumatycznymi oraz wykonaniem dodatkowym. Taki podział ułatwia dobór siłownika do konkretnej aplikacji maszynowej i pozwala traktować grupę produktową jako pełną rodzinę napędów, a nie jako pojedynczy indeks katalogowy.

Odmiana 017 oznacza wykonanie z tłoczyskiem dwustronnym. Tłoczysko przechodzi przez tłok i jest wyprowadzone po obu stronach korpusu siłownika. W praktyce pozwala to uzyskać bardziej symetryczne warunki pracy niż w siłowniku z jednostronnym tłoczyskiem. Powierzchnia czynna tłoka po obu stronach jest zbliżona, dlatego siła oraz prędkość ruchu w obu kierunkach mogą być łatwiejsze do zrównoważenia. Jest to istotne w mechanizmach, które wymagają powtarzalnego ruchu tam i z powrotem, centrowania detalu, dwustronnego przeniesienia ruchu albo kontroli położenia po obu stronach siłownika.

Litera P w oznaczeniu 017P odnosi się do tulei wykonanej ze stopu aluminium. Tuleja kształtowa nadaje siłownikowi zwartą, uporządkowaną formę i ułatwia zabudowę w maszynie. W porównaniu z klasyczną konstrukcją szpilkową korpus STK ma bardziej zamkniętą geometrię. Ma to znaczenie w maszynach modułowych, stanowiskach montażowych, urządzeniach osłoniętych oraz aplikacjach, w których istotna jest estetyka zabudowy, wygodny montaż czujników i ograniczenie elementów wystających poza obrys napędu.

Siłownik STK 017P pracuje jako element dwustronnego działania. Sprężone powietrze jest doprowadzane naprzemiennie do dwóch komór roboczych, dzięki czemu ruch tłoczyska jest wymuszony w obu kierunkach. Układ może współpracować z zaworami rozdzielającymi 5/2 lub 5/3, regulatorami przepływu, zaworami dławiąco-zwrotnymi, czujnikami pola magnetycznego i sterownikiem PLC. Pozwala to kontrolować wysuw, powrót, prędkość, sekwencję pracy i potwierdzenie pozycji krańcowych w cyklu automatycznym.

Seria STK obejmuje średnice od D32 do D100. Zakres ten odpowiada wielu typowym zadaniom w automatyce przemysłowej. Siłowniki mogą realizować przesuw, docisk, blokowanie, wypychanie, pozycjonowanie, centrowanie, zamykanie, otwieranie oraz przemieszczanie detalu. Zakres skoków standardowych wynosi od 5 do 500 mm. Inne skoki mogą być wykonywane po konsultacji technicznej. Przy doborze należy uwzględnić wymaganą siłę, długość ruchu, dostępną przestrzeń po obu stronach siłownika, sposób mocowania oraz wymagania dotyczące prędkości pracy.

Maksymalne ciśnienie pracy siłowników STK wynosi 10 bar. Medium roboczym jest sprężone powietrze filtrowane, smarowane lub niesmarowane. Dla działów utrzymania ruchu ma to duże znaczenie eksploatacyjne. Siłownik powinien być zasilany powietrzem o odpowiedniej jakości, oczyszczonym i odwodnionym. Niestabilne ciśnienie, kondensat, zanieczyszczenia stałe lub niewłaściwa filtracja mogą obniżyć powtarzalność ruchu, zwiększyć zużycie uszczelnień i skrócić trwałość napędu. W praktyce warto kontrolować stan zespołów przygotowania sprężonego powietrza oraz drożność przewodów i złączy.

W konstrukcji siłowników STK stosowane są pokrywy i tłok ze stopu aluminium. Tłoczysko może być wykonane ze stali węglowej chromowanej albo ze stali kwasoodpornej. Tuleja w wersji 017P jest wykonana ze stopu aluminium. Uszczelnienia standardowo wykonuje się z poliuretanu, który pracuje w zakresie temperatur od -20 do +80°C. Dla aplikacji wymagających podwyższonej odporności temperaturowej dostępne są wykonania z uszczelnieniami Viton, przewidziane do pracy do +150°C. Zgarniacz może być wykonany z NBR albo Viton, zależnie od warunków pracy i konfiguracji siłownika.

Siłowniki STK 017P mogą być dostarczane w wykonaniach dodatkowych. Dostępne są m.in. wersje z tłoczyskiem, śrubami specjalnymi oraz nakrętką tłoczyska ze stali kwasoodpornej, wersje wysokotemperaturowe Viton, wersje z zamocowanym jarzmem, wersje z wydłużonym tłoczyskiem pod blokadę oraz wersje z wydłużonym tłoczyskiem pod osłonę tłoczyska. Takie opcje są istotne w aplikacjach narażonych na zabrudzenia, podwyższoną temperaturę, trudniejsze warunki serwisowe, konieczność mechanicznego zabezpieczenia położenia lub pracę w środowisku wymagającym większej odporności materiałowej.

Z punktu widzenia konstruktora STK 017P jest dobrym wyborem wtedy, gdy potrzebny jest siłownik ISO z korpusem o zwartej geometrii i tłoczyskiem wyprowadzonym na obie strony. Dwustronne tłoczysko pozwala wykorzystać siłownik w mechanizmach wymagających symetrycznego działania, dwustronnego podparcia, równoważenia sił lub mechanicznego sprzężenia dwóch elementów wykonawczych. Może też ułatwiać montaż dodatkowych elementów pomiarowych, ograniczników, popychaczy albo mechanizmów kontrolujących położenie.

Z punktu widzenia utrzymania ruchu ważna jest możliwość szybkiej identyfikacji wariantu i dostępność elementów serwisowych. Do siłowników STK można dobierać elementy mocujące, czujniki pola magnetycznego, osłony tłoczyska, blokady tłoczyska oraz komplety naprawcze. Ułatwia to odtworzenie pierwotnej konfiguracji napędu, skraca czas przestoju i pozwala utrzymać jednolity standard części w zakładzie. W liniach produkcyjnych, gdzie pracuje wiele podobnych siłowników, szybka identyfikacja średnicy, skoku i wykonania ma bezpośredni wpływ na czas reakcji służb technicznych.

Wersje z magnesem umożliwiają współpracę z czujnikami pola magnetycznego. Czujniki pozwalają potwierdzać położenia krańcowe, kontrolować cykl pracy, wykrywać niepełny ruch tłoczyska i przekazywać sygnały do sterownika PLC. W siłownikach z dwustronnym tłoczyskiem informacja zwrotna może być szczególnie przydatna w aplikacjach centrowania, pozycjonowania i sekwencyjnego sterowania ruchem. Prawidłowo dobrane czujniki zwiększają bezpieczeństwo procesu, ułatwiają diagnostykę i zmniejszają ryzyko błędów w automatycznej sekwencji maszyny.

Przy doborze siłownika STK 017P należy uwzględnić średnicę tłoka, skok, ciśnienie robocze, wymaganą siłę w obu kierunkach, prędkość ruchu, liczbę cykli, sposób mocowania, rodzaj obciążenia oraz warunki środowiskowe. Trzeba również sprawdzić dostępną przestrzeń po obu stronach korpusu. Dwustronne tłoczysko zwiększa wymagania dotyczące miejsca w osi siłownika. Należy także unikać nadmiernych sił bocznych działających na tłoczysko. Jeżeli mechanizm generuje niewspółosiowość lub momenty zginające, należy zastosować prowadzenie zewnętrzne albo łącznik kompensacyjny.

Siłowniki pneumatyczne STK 017P CPP PREMA są rozwiązaniem dla konstruktorów maszyn, integratorów automatyki i działów utrzymania ruchu, które potrzebują napędu liniowego ISO 15552 z tuleją kształtową i dwustronnym tłoczyskiem. Łączą zgodność wymiarową ze standardem ISO, zakres średnic D32-D100, możliwość pracy z czujnikami położenia, dostępność wykonań materiałowych oraz praktyczny system oznaczeń. Dzięki temu sprawdzają się w nowych projektach, modernizacjach i serwisie układów pneumatycznych pracujących w warunkach przemysłowych.
