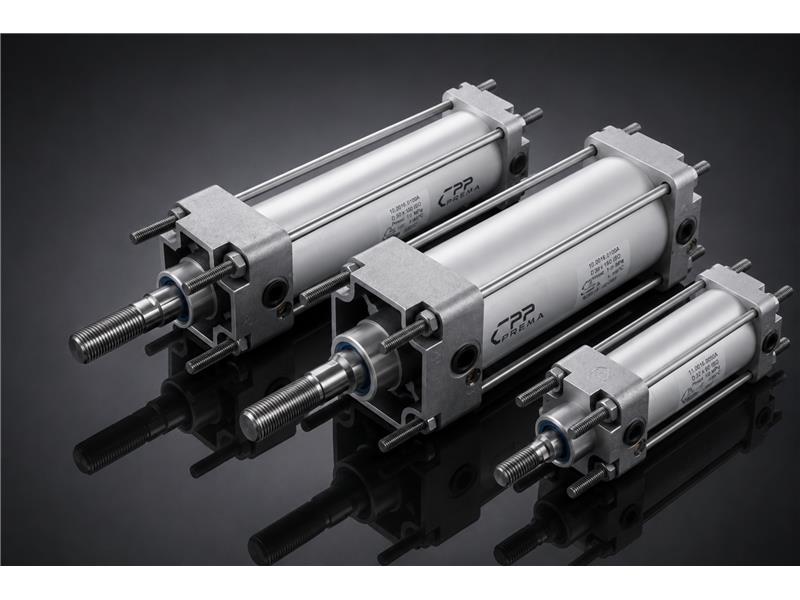

Siłowniki CNOMO szpilkowe D32-D200 CPP PREMA

Siłowniki CNOMO szpilkowe D32-D200 CPP PREMA serii SCN to przemysłowe siłowniki pneumatyczne przeznaczone do realizacji ruchu liniowego w maszynach, liniach produkcyjnych, układach automatyzacji oraz aplikacjach utrzymania ruchu, w których wymagany jest standard zabudowy zgodny z CNOMO. Seria SCN została przygotowana dla użytkowników, którzy potrzebują napędu o konstrukcji szpilkowej, szerokim zakresie średnic oraz możliwości doboru wersji z tłoczyskiem jednostronnym, dwustronnym lub w układzie TANDEM.

Pełna grupa produktowa jest dostępna w sklepie CPP PREMA jako siłowniki CNOMO szpilkowe D32-D200. Kategoria obejmuje warianty różniące się średnicą tłoka, skokiem roboczym, rodzajem tulei, wykonaniem tłoczyska, wersją materiałową oraz odmianą funkcjonalną. Dzięki temu konstruktor lub dział utrzymania ruchu może dobrać siłownik do istniejącej zabudowy CNOMO albo zaprojektować nowy zespół napędowy w tym standardzie.

Standard CNOMO ma znaczenie w aplikacjach, w których liczy się zgodność wymiarowa, zamienność i powtarzalność zabudowy. Siłowniki SCN mogą być wykorzystywane w nowych maszynach oraz w modernizacjach układów, gdzie zachowanie rozstawów montażowych i charakterystycznych wymiarów konstrukcyjnych jest ważniejsze niż pełna przebudowa stanowiska. To szczególnie istotne w zakładach, w których pracują starsze lub specjalistyczne maszyny z napędami zgodnymi z CNOMO.

Konstrukcja szpilkowa zapewnia wysoką sztywność połączenia pokryw i tulei. Śruby dwustronne spinają zespół siłownika i tworzą klasyczną, serwisowalną konstrukcję przemysłową. Taki układ dobrze sprawdza się w aplikacjach wymagających trwałości, czytelnej budowy oraz łatwego dostępu do elementów montażowych. Dla utrzymania ruchu jest to ważne, ponieważ siłownik można łatwo zidentyfikować, dobrać do niego elementy mocujące i zaplanować obsługę serwisową.

Seria SCN obejmuje średnice od D32 do D200. Mniejsze średnice są przeznaczone do standardowych zadań przesuwu, docisku, blokowania, wypychania i pozycjonowania. Średnice D80, D100, D125, D160 i D200 pozwalają obsługiwać aplikacje wymagające większej siły roboczej oraz solidniejszej zabudowy mechanicznej. Taki zakres daje możliwość stosowania jednej rodziny siłowników w różnych punktach maszyny, od lekkich mechanizmów pomocniczych po bardziej obciążone napędy wykonawcze.

Zakres skoków standardowych wynosi od 5 do 500 mm. Dzięki temu seria SCN nadaje się zarówno do krótkich ruchów pomocniczych, jak i do dłuższych przemieszczeń elementów roboczych. Przy doborze skoku należy uwzględnić rzeczywisty zakres ruchu mechanizmu, zapas montażowy, miejsce na końcówkę tłoczyska, pozycje krańcowe oraz sposób mocowania. W układach modernizowanych ważne jest również porównanie całkowitej długości zabudowy z siłownikiem, który ma zostać zastąpiony.

Siłowniki SCN pracują przy maksymalnym ciśnieniu 10 bar. Medium roboczym jest sprężone powietrze filtrowane, smarowane lub niesmarowane. W praktyce przemysłowej pozwala to zasilać siłowniki z typowych instalacji pneumatycznych, pod warunkiem zachowania właściwej jakości medium. Stabilne ciśnienie, prawidłowa filtracja i skuteczne odwodnienie instalacji mają bezpośredni wpływ na powtarzalność cyklu, trwałość uszczelnień oraz płynność ruchu tłoczyska.

W konstrukcji siłowników SCN stosowane są pokrywy i tłok ze stopu aluminium. Tłoczysko może być wykonane ze stali węglowej chromowanej albo ze stali kwasoodpornej. Tuleja może być wykonana ze stopu aluminium, ze stali węglowej chromowanej albo ze stali węglowej. Uszczelnienia standardowe wykonuje się z poliuretanu, który pracuje w zakresie temperatur od -20 do +80°C. Dla aplikacji o podwyższonej temperaturze dostępne są wykonania z uszczelnieniami Viton do +150°C.

Warianty materiałowe pozwalają dopasować siłownik do środowiska pracy. Tuleja aluminiowa obniża masę i sprawdza się w wielu standardowych aplikacjach maszynowych. Tuleja stalowa lub stalowa chromowana może być rozważana tam, gdzie potrzebna jest inna charakterystyka wytrzymałościowa albo większa odporność powierzchniowa. Tłoczysko ze stali kwasoodpornej warto stosować w środowiskach bardziej wymagających, w aplikacjach narażonych na wilgoć, intensywne czyszczenie lub większe wymagania materiałowe.

Seria SCN obejmuje trzy podstawowe odmiany funkcjonalne. Odmiana 001 oznacza siłownik z tłoczyskiem jednostronnym. Jest to rozwiązanie do typowych aplikacji przesuwu, docisku, blokowania, wypychania, podnoszenia, pozycjonowania i przemieszczania elementów roboczych. Ruch jest wyprowadzony po jednej stronie siłownika, co upraszcza zabudowę i dobrze pasuje do większości klasycznych mechanizmów liniowych.

Odmiana 002 oznacza siłownik z tłoczyskiem dwustronnym. Taki wariant pozwala wyprowadzić ruch po obu stronach korpusu i uzyskać bardziej symetryczną charakterystykę pracy. Sprawdza się w układach wymagających dwustronnego przeniesienia ruchu, mechanicznego sprzężenia elementów, centrowania detalu lub dodatkowej kontroli położenia. Jest to dobre rozwiązanie tam, gdzie konstrukcja maszyny wymaga dostępu do tłoczyska z dwóch stron.

Odmiana 003 oznacza wykonanie TANDEM. Siłownik tandemowy pozwala zwiększyć siłę roboczą bez przechodzenia na większą średnicę nominalną. Jest to przydatne w aplikacjach, w których dostępna szerokość zabudowy jest ograniczona, ale można zaakceptować większą długość osiową napędu. Wersja TANDEM sprawdza się przy mocniejszych dociskach, zaciskach, blokadach i przesuwach wymagających większego zapasu siły.

Wersje z magnesem umożliwiają współpracę z czujnikami pola magnetycznego. Jest to istotne w układach automatycznych, gdzie sterownik PLC musi otrzymywać informację o położeniu tłoka. Sygnał z czujników pozwala potwierdzić koniec wysuwu, koniec powrotu, poprawność cyklu lub brak pełnego ruchu. W aplikacjach CNOMO, szczególnie przy modernizacji starszych maszyn, możliwość dodania informacji zwrotnej może znacząco poprawić diagnostykę i bezpieczeństwo procesu.

Siłowniki SCN mogą być wykonywane w wersjach dodatkowych. Dostępna jest wersja K z tłoczyskiem, śrubami dwustronnymi i nakrętkami ze stali kwasoodpornej. Wersja T oznacza wykonanie na wysoką temperaturę z uszczelnieniami Viton. Wersja J oznacza siłownik z zamocowanym jarzmem. Takie opcje pozwalają dopasować napęd do środowiska pracy, wymagań montażowych i sposobu połączenia z mechanizmem maszyny.

W praktyce siłowniki SCN znajdują zastosowanie w maszynach produkcyjnych, liniach montażowych, urządzeniach technologicznych, podajnikach, zasuwach, klapach, układach docisku, mechanizmach pozycjonowania, systemach transportu wewnętrznego i aplikacjach modernizacyjnych. Są szczególnie przydatne tam, gdzie standard CNOMO jest już obecny w maszynie albo gdzie konstruktor chce zachować ten układ zabudowy ze względu na osprzęt, mocowania i wymagania wymiarowe.

Dla konstruktora kluczowe są: średnica, skok, rodzaj tłoczyska, rodzaj tulei, sposób mocowania, dostępne miejsce oraz warunki pracy. Należy również sprawdzić, czy siłownik będzie przenosił wyłącznie obciążenia osiowe. Siły boczne, niewspółosiowość i momenty zginające mogą skracać trwałość tłoczyska, uszczelnień i prowadzenia. W takich sytuacjach należy stosować prowadzenie zewnętrzne, łączniki kompensacyjne lub odpowiednio zaprojektowany mechanizm przeniesienia ruchu.

Dla utrzymania ruchu seria SCN jest wartościowa ze względu na czytelny system oznaczania i dostępność osprzętu. Numer zamówieniowy uwzględnia rodzaj wykonania, odmianę, kod średnicy, skok, rodzaj tulei oraz oznaczenia dodatkowe. Kody średnic obejmują E dla D32, F dla D40, G dla D50, H dla D63, J dla D80, K dla D100, L dla D125, M dla D160 oraz N dla D200. Taka struktura przyspiesza identyfikację produktu i ogranicza ryzyko błędnego zamówienia.

Do serii SCN można dobrać elementy mocujące oraz komplety naprawcze. Ma to znaczenie w zakładach, w których liczy się szybka reakcja serwisu i ograniczenie przestojów. Możliwość odtworzenia sprawności siłownika bez pełnej wymiany zespołu jest ważna w maszynach pracujących cyklicznie i w układach, gdzie demontaż całego napędu byłby czasochłonny. Dobrze dobrany komplet naprawczy pomaga utrzymać ciągłość produkcji i przewidywalność obsługi.

Siłowniki CNOMO szpilkowe D32-D200 CPP PREMA serii SCN są przeznaczone dla użytkowników, którzy potrzebują solidnego, standardowego napędu pneumatycznego w zabudowie CNOMO. Łączą konstrukcję szpilkową, szeroki zakres średnic, różne odmiany funkcjonalne, możliwość wykonania TANDEM oraz opcje materiałowe i temperaturowe. Dzięki temu dobrze sprawdzają się w nowych projektach, modernizacji starszych maszyn i utrzymaniu ruchu w zakładach produkcyjnych.
