Lenze w ciągu transportowym

Lenze w ciągu transportowym

Branża:
1200 – taśmy produkcyjne, logistyka, transport

Komponenty LENZE
• Przemienniki częstotliwości typu SMD z CAN od 0,25kW do 0,75 kW, 230 V
• Sterownik Drive PLC
• Panel operatorski HMI H515
• Reduktory ślimakowe typu CM
• Silniki Dutchi 0,18-0,75 kW

Zadanie do wykonania
Sterowanie linią do konfekcjonowania lodów.

Koncepcja rozwiązania zadania

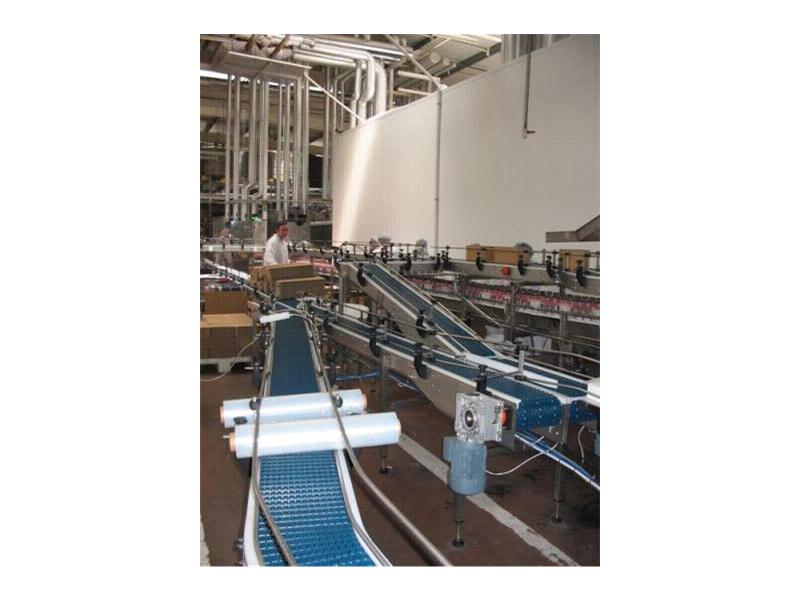

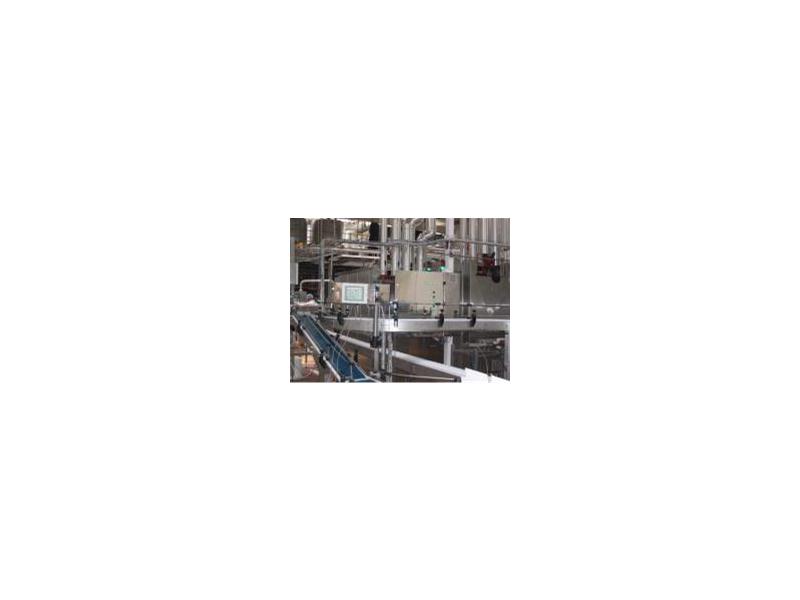

Przykładowa aplikacja to fragment linii do produkcji lodów. Na opisywanym etapie dokonuje się konfekcjonowania lodów „rożków” na swoiste matryce. W zależności od potrzeb konfekcjonowanie może odbywać się z różnymi rozmiarami matryc i kartonów. Dlatego też linia składa się z 13 transporterów, które mogą być przełączane w różne konfiguracje, w zależności od rodzaju aktualnie wykorzystywanego opakowania. Każdy z transporterów napędzany jest oddzielnie. Jest to typowe dla Lenze rozwiązanie zdecentralizowanego układu. Pojedynczy napęd to motoreduktor serii CM z regulowaną przemiennikiem częstotliwości prędkością. Istnieje możliwość wyboru określonych motoreduktorów, które współpracując ze sobą stanowią tzw. drogę. System pozwala na aktywację pięciu różnych niezależnych dróg. W linii zastosowano cztery tzw. bramki, które pozwalają na skierowanie rożków do odpowiedniego transportera. Współpraca wszystkich transporterów synchronizowana jest poprzez sterownik swobodnie programowalny Lenze Drive PLC. Wizualizacja i nadzór odbywa się za pomocą kolorowego panelu operatorskiego HMI 515.


Korzyści dla użytkownika
• Poszerzenie asortymentu dzięki funkcji konfekcjonowania
• Zwiększenie efektywności cyklu produkcyjnego
• Możliwość konfekcjonowania lodów do pojemników o różnych wielkościach
• Automatyzacja procesu
• Prosta obsługa linii, niewymagająca kwalifikacji automatyka
