Siłowniki okrągłe SOK D32-D100 do napędów liniowych

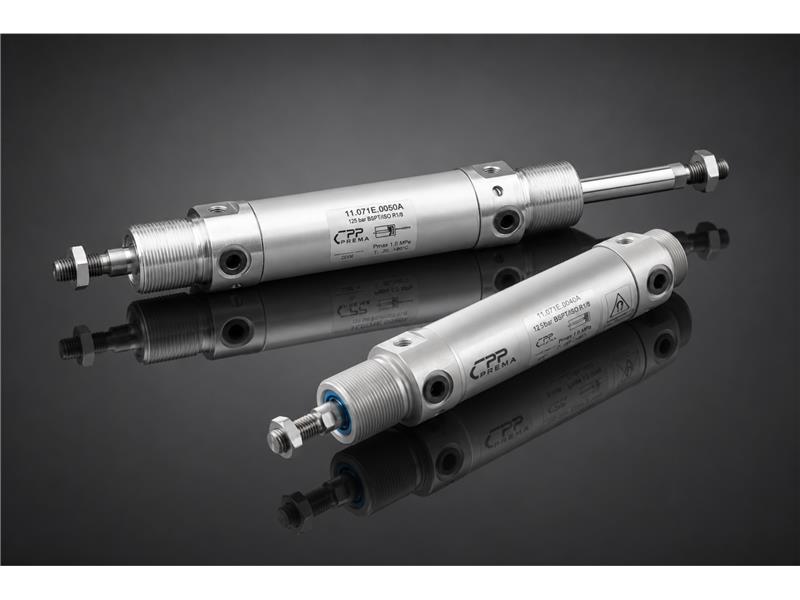

Siłowniki okrągłe D32-D100 CPP PREMA serii SOK to przemysłowe siłowniki pneumatyczne tłoczyskowe przeznaczone do realizacji ruchu liniowego w maszynach, urządzeniach technologicznych, stanowiskach montażowych i układach automatyzacji. Seria została przygotowana dla aplikacji, w których potrzebny jest prosty, trwały i łatwy do zabudowy napęd pneumatyczny o okrągłej tulei aluminiowej. Zakres średnic od D32 do D100 pozwala dobrać siłownik zarówno do lekkich mechanizmów pomocniczych, jak i do zadań wymagających większej siły roboczej.

Pełna grupa produktowa jest dostępna w sklepie CPP PREMA jako siłowniki okrągłe D32-D100. Kategoria obejmuje rodzinę napędów SOK, które różnią się średnicą tłoka, skokiem roboczym, wykonaniem tłoczyska, wymiarami zabudowy, przyłączami pneumatycznymi oraz konfiguracją zamówieniową. Dzięki temu konstruktor może dobrać siłownik do wymaganego ruchu, dostępnego miejsca, siły procesu oraz sposobu montażu w maszynie.

Najważniejszą cechą serii SOK jest okrągła konstrukcja korpusu. Tuleja wykonana ze stopu aluminium pozwala uzyskać korzystną relację masy do sztywności i dobrze sprawdza się w aplikacjach, w których napęd ma być prosty, czytelny i łatwy w montażu. Okrągły korpus ułatwia zabudowę w miejscach o ograniczonej przestrzeni i nie wymaga rozbudowanej geometrii profilu. To praktyczne rozwiązanie do prostych przesuwów, docisków, wyrzutników, ograniczników, podajników, klap, zasuw oraz mechanizmów pomocniczych.

Zakres D32-D100 umożliwia stopniowanie siły i gabarytu siłownika. Średnice D32 i D40 są dobrym wyborem do lżejszych zadań roboczych, takich jak przesuw małych elementów, pozycjonowanie ograniczników, docisk pomocniczy lub obsługa prostych mechanizmów. Średnice D50 i D63 pozwalają zwiększyć zapas siły przy nadal umiarkowanych wymiarach. Średnice D80 i D100 są przeznaczone do aplikacji wymagających wyraźnie większej siły, większej powierzchni tłoka i solidniejszej zabudowy mechanicznej.

Siłowniki SOK pracują przy maksymalnym ciśnieniu 10 bar. Medium roboczym jest sprężone powietrze filtrowane, smarowane lub niesmarowane. W praktyce oznacza to możliwość stosowania w standardowych instalacjach pneumatycznych zakładów produkcyjnych. Dla stabilnej pracy układu duże znaczenie ma jakość powietrza. Filtracja, odwodnienie, stabilizacja ciśnienia i właściwe przygotowanie medium wpływają na płynność ruchu, trwałość uszczelnień i powtarzalność cyklu maszyny.

Zakres skoków standardowych wynosi od 5 do 500 mm. Tak szeroki zakres pozwala dopasować siłownik do krótkich ruchów pomocniczych oraz dłuższych przesuwów roboczych. W praktyce skok należy dobierać nie tylko do wymaganego przemieszczenia detalu. Trzeba uwzględnić także zapas mechaniczny, miejsce na końcówkę tłoczyska, pozycje krańcowe, sposób montażu i możliwość regulacji prędkości. Dobrze dobrany skok zmniejsza ryzyko kolizji i ułatwia ustawienie maszyny podczas uruchomienia.

W konstrukcji siłowników SOK stosowane są pokrywy ze stopu aluminium, tuleja ze stopu aluminium oraz tłoczysko wykonane ze stali węglowej chromowanej albo ze stali kwasoodpornej. Uszczelnienia poliuretanowe pracują w zakresie temperatur od -20 do +80°C. Taki dobór materiałów odpowiada typowym warunkom pracy automatyki przemysłowej. Aluminium ogranicza masę korpusu, stalowe tłoczysko odpowiada za przenoszenie obciążenia, a uszczelnienia PU zapewniają szczelność i trwałość w powtarzalnych cyklach pracy.

Seria SOK obejmuje wykonania z tłoczyskiem jednostronnym oraz dwustronnym. Odmiana 070 oznacza siłownik z tłoczyskiem jednostronnym. To najczęściej stosowane rozwiązanie w układach przesuwu, docisku, wypychania i pozycjonowania, gdzie ruch roboczy jest wyprowadzony po jednej stronie korpusu. Odmiana 071 oznacza siłownik z tłoczyskiem dwustronnym. Taki wariant warto rozważyć w aplikacjach, które wymagają bardziej symetrycznej pracy, wyprowadzenia ruchu na obie strony albo mechanicznego sprzężenia z drugim elementem wykonawczym.

Siłowniki okrągłe D32-D100 można stosować w maszynach pakujących, stanowiskach montażowych, podajnikach, układach sortowania, urządzeniach kontrolnych, manipulatorach pomocniczych, blokadach mechanicznych i prostych zespołach transportowych. Sprawdzają się tam, gdzie napęd ma wykonać jednoznaczny ruch liniowy, a konstrukcja nie wymaga siłownika profilowego, kompaktowego ani szpilkowego ISO. Seria SOK jest dobrym wyborem, gdy liczy się prostota, funkcjonalność i szybka integracja z układem pneumatycznym.

W projektowaniu maszyn seria SOK daje konstruktorowi dużą swobodę. Można dobrać średnicę do wymaganej siły, skok do przemieszczenia roboczego, materiał tłoczyska do środowiska pracy i wariant tłoczyska do funkcji mechanizmu. Wersja z tłoczyskiem kwasoodpornym jest przydatna w aplikacjach, gdzie występuje wilgoć, częstsze czyszczenie albo wyższe wymagania materiałowe. Wersja z tłoczyskiem dwustronnym może ułatwić rozwiązanie mechaniki tam, gdzie jeden siłownik ma obsługiwać dwa sprzężone elementy.

Dla działów utrzymania ruchu ważna jest dostępność części eksploatacyjnych i czytelny system identyfikacji. W serii SOK kod zamówieniowy wskazuje odmianę siłownika, średnicę, skok, rodzaj tulei, wersję tłoka i oznaczenia dodatkowe. Kody średnic obejmują E dla D32, F dla D40, G dla D50, H dla D63, J dla D80 oraz K dla D100. Taki system ułatwia rozpoznanie siłownika pracującego w maszynie i przyspiesza zamawianie właściwego zamiennika lub kompletu naprawczego.

Komplety naprawcze dla serii SOK pozwalają odtworzyć sprawność siłownika bez konieczności wymiany całego napędu. To ważne w zakładach, w których przestój linii oznacza realny koszt produkcyjny. Możliwość dobrania elementów serwisowych dla średnic D32-D100 pozwala planować utrzymanie prewencyjne, ograniczać liczbę awarii i utrzymywać jednolity standard napędów pneumatycznych w maszynach. Dla UR oznacza to krótszy czas reakcji i większą przewidywalność serwisu.

Przy doborze siłownika SOK należy sprawdzić wymaganą siłę, skok, ciśnienie robocze, prędkość ruchu, liczbę cykli, sposób mocowania i charakter obciążenia. Ważna jest również geometria współpracującego mechanizmu. Siłownik pneumatyczny powinien przenosić głównie obciążenie osiowe. Jeżeli układ generuje siły boczne, momenty zginające albo niewspółosiowość, należy zastosować prowadzenie zewnętrzne, prowadnik lub łącznik kompensacyjny. Prawidłowa mechanika ma bezpośredni wpływ na trwałość tłoczyska i uszczelnień.

W układach o większej dynamice warto przewidzieć regulację prędkości. Zawory dławiąco-zwrotne pozwalają ustawić wysuw i powrót, ograniczyć uderzenia w położeniach krańcowych i poprawić płynność cyklu. Stabilne zasilanie pneumatyczne zmniejsza ryzyko nierównej pracy. Prawidłowo dobrane przewody i przyłącza ograniczają spadki ciśnienia. Te elementy często decydują o tym, czy prosty siłownik okrągły będzie działał stabilnie w długiej pracy seryjnej.

Siłowniki okrągłe D32-D100 CPP PREMA serii SOK są dobrym rozwiązaniem dla użytkowników, którzy potrzebują uniwersalnego napędu liniowego do automatyki przemysłowej. Łączą okrągłą aluminiową konstrukcję, szeroki zakres średnic, standardowe skoki do 500 mm, możliwość wyboru tłoczyska jednostronnego lub dwustronnego oraz praktyczne opcje materiałowe. Dzięki temu sprawdzają się w nowych projektach maszyn, modernizacjach stanowisk i serwisie układów pneumatycznych w zakładach produkcyjnych.
