Siłowniki SSI 416 AB z dodatkowym zgarniaczem i blokadą tłoczyska

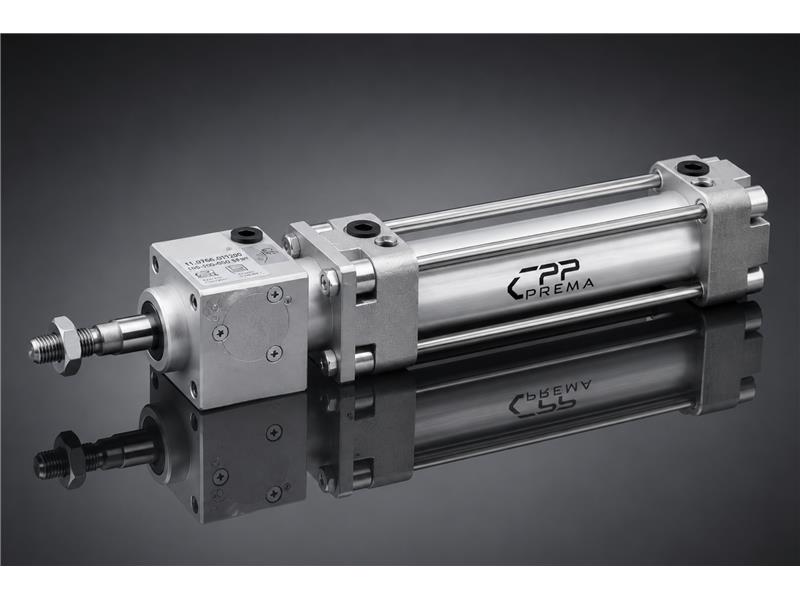

Siłowniki SSI 416 AB CPP PREMA to przemysłowe siłowniki pneumatyczne szpilkowe z dodatkowym zgarniaczem, wydłużonym tłoczyskiem oraz możliwością montażu blokady tłoczyska. To rozwiązanie przeznaczone do aplikacji, w których napęd pneumatyczny musi pracować nie tylko powtarzalnie, ale również bezpiecznie i stabilnie w trudniejszych warunkach środowiskowych. Konstrukcja łączy trzy istotne funkcje: ruch liniowy, dodatkową ochronę strefy tłoczyska oraz mechaniczne utrzymanie położenia przez blokadę AB.

Pełna grupa produktowa jest dostępna w sklepie CPP PREMA jako siłowniki ze zgarniaczem do montażu blokady tłoczyska z wydłużonym tłoczyskiem [416 AB]. Kategoria jest przeznaczona dla konstruktorów maszyn, automatyków, integratorów oraz działów utrzymania ruchu, które potrzebują kompletnego zespołu napędowego do aplikacji narażonych na zabrudzenia, zaniki ciśnienia, wymóg utrzymania pozycji lub większe ryzyko niekontrolowanego przemieszczenia tłoczyska.

Seria SSI to siłowniki szpilkowe zgodne z ISO 15552, ISO 6431 oraz VDMA 24562. Oznacza to standardową geometrię zabudowy, szeroki wybór akcesoriów montażowych i możliwość integracji z typowymi układami pneumatyki przemysłowej. Konstrukcja szpilkowa zapewnia sztywność, dobrą dostępność serwisową i sprawdza się w maszynach, w których liczy się niezawodność, zamienność oraz przewidywalna praca w cyklu produkcyjnym. Zakres średnic D32-D320 pozwala dobrać napęd zarówno do średnich, jak i cięższych zadań roboczych.

Odmiana 416 oznacza wykonanie z tłoczyskiem jednostronnym i dodatkowym zgarniaczem. Ruch roboczy jest wyprowadzony po jednej stronie siłownika. Napęd pracuje jako siłownik dwustronnego działania, dlatego sprężone powietrze wymusza zarówno wysuw, jak i powrót tłoczyska. Dodatkowy zgarniacz zwiększa ochronę powierzchni tłoczyska przed pyłem, opiłkami, drobnymi cząstkami stałymi i zabrudzeniami technologicznymi. Ma to duże znaczenie w aplikacjach, w których standardowa ochrona strefy tłoczyska może być niewystarczająca.

Wydłużone tłoczysko umożliwia poprawny montaż blokady tłoczyska. Blokada AB wymaga odpowiedniej przestrzeni montażowej i właściwego przygotowania siłownika. Dlatego wersja 416 AB nie jest zwykłym siłownikiem standardowym z dodatkowym osprzętem. To kompletna konfiguracja techniczna, w której długość tłoczyska, typ wykonania, zgarniacz oraz blokada muszą być dobrane jako jeden zespół roboczy. Takie podejście ogranicza ryzyko błędów montażowych i ułatwia późniejszy serwis.

Blokada tłoczyska AB służy do mechanicznego utrzymania położenia tłoczyska. Stosuje się ją tam, gdzie niekontrolowany ruch mógłby spowodować błąd procesu, utratę pozycji elementu, opadnięcie mechanizmu, uszkodzenie detalu albo zagrożenie dla operatora. Blokada jest szczególnie przydatna w układach docisku, zacisku, pozycjonowania, podnoszenia, ryglowania, zatrzymywania detalu oraz w mechanizmach, które muszą utrzymać pozycję po przerwaniu cyklu pracy.

Połączenie dodatkowego zgarniacza i blokady tłoczyska daje wyraźną przewagę w aplikacjach wymagających większej odporności eksploatacyjnej. Zgarniacz chroni strefę tłoczyska przed zanieczyszczeniami zewnętrznymi. Blokada utrzymuje pozycję tłoczyska. Wydłużone tłoczysko zapewnia prawidłową geometrię montażu blokady. Dzięki temu siłownik SSI 416 AB dobrze sprawdza się w stanowiskach, gdzie liczy się trwałość, bezpieczeństwo, powtarzalność i ograniczenie nieplanowanych przestojów.

Siłowniki tego typu znajdują zastosowanie w maszynach produkcyjnych, liniach montażowych, urządzeniach technologicznych, podajnikach, manipulatorach, stanowiskach obróbczych, układach docisku, blokowania i pozycjonowania. Są szczególnie przydatne tam, gdzie tłoczysko pracuje w strefie zapylenia, w pobliżu transportowanego materiału, przy elementach obrabianych, przy zasuwach, klapach, osłonach lub mechanizmach zabezpieczających. To rozwiązanie dla aplikacji, w których standardowy siłownik może pracować zbyt krótko albo nie zapewniać wystarczającej kontroli położenia.

Maksymalne ciśnienie pracy siłowników SSI wynosi 10 bar. Medium roboczym jest sprężone powietrze filtrowane, smarowane lub niesmarowane. W praktyce oznacza to możliwość zastosowania w typowych przemysłowych instalacjach pneumatycznych, pod warunkiem zapewnienia odpowiedniej jakości powietrza. Stabilne ciśnienie, skuteczna filtracja i właściwe odwodnienie instalacji mają bezpośredni wpływ na trwałość uszczelnień, powtarzalność ruchu oraz prawidłową pracę blokady.

W konstrukcji serii SSI stosowane są pokrywy i tłok ze stopu aluminium. Tłoczysko może być wykonane ze stali węglowej chromowanej albo ze stali kwasoodpornej. Tuleja może być wykonana ze stopu aluminium, ze stali węglowej chromowanej albo ze stali węglowej. Uszczelnienia standardowe wykonuje się z poliuretanu, a dla aplikacji wymagających podwyższonej odporności temperaturowej dostępne są wykonania z uszczelnieniami Viton. Zgarniacz może być wykonany z NBR lub Viton, zależnie od warunków pracy i wymagań aplikacji.

Blokada AB pracuje jako mechaniczny element utrzymujący pozycję tłoczyska. W układzie sterowania należy przewidzieć właściwą sekwencję odblokowania i zablokowania. W praktyce oznacza to, że blokada powinna być sterowana w sposób skoordynowany z ruchem siłownika. Nieprawidłowa sekwencja może powodować przeciążenia, niepełny ruch lub przyspieszone zużycie elementów. Dlatego w aplikacjach automatycznych blokada powinna być uwzględniona w logice PLC, schemacie pneumatycznym i dokumentacji maszyny.

Dla konstruktora najważniejsze są: średnica siłownika, skok, długość zabudowy, wymagana siła, miejsce na blokadę, sposób mocowania, prowadzenie przewodów pneumatycznych i dostęp serwisowy. Wersja 416 AB wymaga większej uwagi projektowej niż standardowy siłownik ISO. Dodatkowy zgarniacz oraz blokada zwiększają funkcjonalność napędu, ale wpływają na zabudowę mechaniczną. Dlatego tę konfigurację warto przewidzieć już na etapie projektu, a nie dopiero po wykonaniu konstrukcji maszyny.

Dla utrzymania ruchu najważniejsze są: odporność na zabrudzenia, możliwość utrzymania położenia, szybka identyfikacja wariantu i dostępność części serwisowych. Dodatkowy zgarniacz ogranicza ryzyko przyspieszonego zużycia uszczelnień. Blokada zmniejsza ryzyko niekontrolowanego przesunięcia tłoczyska. Wydłużone tłoczysko zapewnia prawidłowy montaż blokady. Taki zestaw pomaga ograniczać przestoje, szczególnie w aplikacjach pracujących w zapyleniu, przy obciążeniach grawitacyjnych lub w cyklach wymagających potwierdzonego zatrzymania.

Siłownik SSI 416 AB nie zastępuje prowadzenia mechanicznego. Napęd pneumatyczny powinien przenosić przede wszystkim obciążenia osiowe. Jeżeli mechanizm generuje siły boczne, momenty zginające albo niewspółosiowość, należy zastosować prowadzenie zewnętrzne, prowadnik lub łącznik kompensacyjny. Zgarniacz chroni tłoczysko. Blokada utrzymuje pozycję. Żaden z tych elementów nie powinien kompensować błędów konstrukcyjnych układu mechanicznego.

Dobór wariantu SSI 416 AB należy rozpocząć od analizy warunków pracy. Najpierw warto określić, czy aplikacja wymaga dodatkowej ochrony tłoczyska. Następnie należy ustalić, czy konieczne jest mechaniczne utrzymanie pozycji przez blokadę. Kolejny krok to dobór średnicy, skoku, wersji materiałowej, typu wykonania i blokady AB. W aplikacjach o podwyższonej temperaturze warto rozważyć wykonania z uszczelnieniami Viton. W środowisku wilgotnym lub korozyjnym należy przeanalizować zastosowanie elementów ze stali kwasoodpornej.

Siłowniki SSI 416 AB CPP PREMA są rozwiązaniem dla aplikacji, w których liczy się więcej niż sam ruch liniowy. Zapewniają dodatkową ochronę tłoczyska, możliwość mechanicznego utrzymania położenia i zgodność ze standardem ISO 15552 / ISO 6431. Sprawdzają się w nowych projektach maszyn, modernizacjach stanowisk i serwisie układów pneumatycznych pracujących w trudniejszych warunkach przemysłowych. To dobry wybór tam, gdzie napęd musi być trwały, przewidywalny, serwisowalny i bezpieczny w cyklu pracy maszyny.
