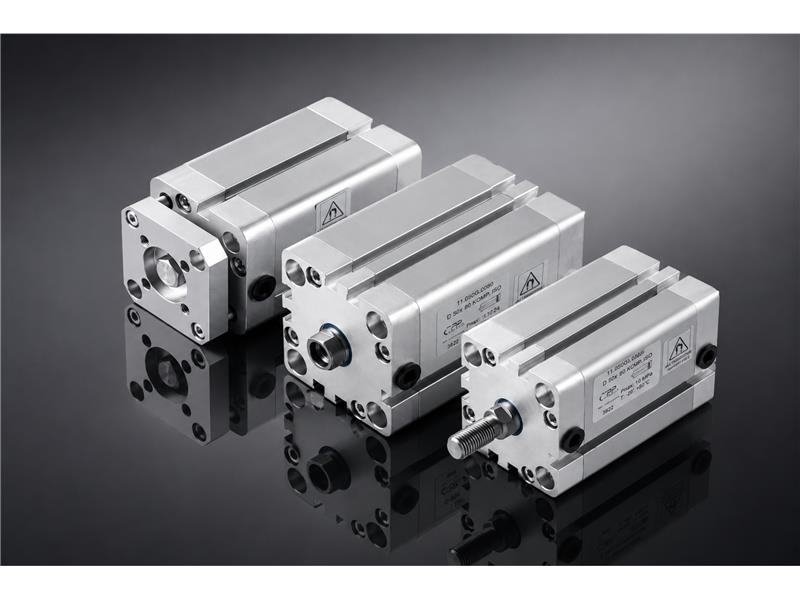

Siłowniki kompaktowe D16-D100 ISO 21287 CPP PREMA

Siłowniki kompaktowe SKP CPP PREMA to pneumatyczne napędy liniowe zgodne z ISO 21287, przeznaczone do maszyn i stanowisk, w których liczy się krótka zabudowa, powtarzalny ruch tłoczyska oraz łatwa integracja z automatyką przemysłową. Seria obejmuje średnice od D16 do D100, dlatego pozwala dobrać napęd zarówno do lekkich mechanizmów pomocniczych, jak i do aplikacji wymagających większej siły przy ograniczonej przestrzeni montażowej.

Pełna grupa produktowa jest dostępna w sklepie CPP PREMA jako siłowniki kompaktowe D16-D100 ISO 21287. Kategoria obejmuje warianty różniące się średnicą, skokiem, sposobem działania, wykonaniem tłoczyska oraz opcjami dodatkowymi. Dzięki temu konstruktor może dobrać siłownik do konkretnej aplikacji bez przewymiarowania zabudowy i bez rezygnacji z funkcji wymaganych w nowoczesnych układach pneumatycznych.

Największą zaletą siłowników kompaktowych jest mała długość korpusu w stosunku do uzyskiwanego ruchu roboczego. W praktyce seria SKP sprawdza się tam, gdzie klasyczny siłownik ISO 15552 lub siłownik szpilkowy zajmowałby zbyt dużo miejsca. Krótka zabudowa ułatwia montaż w modułach maszynowych, osłoniętych stanowiskach, przyrządach montażowych, chwytakach pomocniczych, ogranicznikach, dociskach, wyrzutnikach, podajnikach i mechanizmach pozycjonujących.

Seria SKP obejmuje siłowniki dwustronnego działania oraz jednostronnego działania. W wersjach dwustronnego działania sprężone powietrze steruje ruchem tłoczyska w obu kierunkach. Takie wykonanie zapewnia dobrą kontrolę nad wysuwem i powrotem, ułatwia regulację prędkości oraz integrację z zaworami rozdzielającymi i sterownikiem PLC. Wersje jednostronnego działania sprawdzają się w prostszych zadaniach pchających lub ciągnących, gdzie powrót albo ruch roboczy może być realizowany sprężyną.

Dostępne są wykonania z jednostronnym oraz dwustronnym tłoczyskiem. Siłownik z jednostronnym tłoczyskiem jest najczęściej wybierany do standardowych zadań przesuwu, docisku, wypychania, blokowania lub pozycjonowania. Siłownik z dwustronnym tłoczyskiem warto stosować tam, gdzie wymagane jest bardziej symetryczne działanie w obu kierunkach, wyprowadzenie ruchu na dwie strony albo mechaniczne sprzężenie dwóch elementów roboczych. Taki wariant pomaga projektować układy o większej stabilności kinematycznej.

W zakresie D16-D25 dostępne są odmiany 040, 041, 042 i 043. Odmiana 040 oznacza siłownik z jednostronnym tłoczyskiem dwustronnego działania. Odmiana 041 oznacza siłownik z dwustronnym tłoczyskiem dwustronnego działania. Odmiana 042 oznacza siłownik jednostronnego działania pchający. Odmiana 043 oznacza siłownik jednostronnego działania ciągnący. W zakresie D32-D100 stosowane są analogiczne odmiany 050, 051, 052 i 053. Taki podział ułatwia szybkie dopasowanie wykonania do funkcji napędu w maszynie.

Siłowniki kompaktowe SKP mogą być wyposażone w magnes, co pozwala na współpracę z czujnikami pola magnetycznego. Jest to ważne w aplikacjach automatycznych, gdzie sterownik musi potwierdzić położenie tłoka przed przejściem do kolejnego kroku cyklu. Czujniki położenia pozwalają kontrolować koniec wysuwu, koniec powrotu, brak ruchu, niepełny ruch lub zatrzymanie mechanizmu. W średnicach D32 i D40 korpus posiada kanałki do montażu czujników, a w średnicach D50, D63, D80 i D100 dostępna jest większa liczba kanałków, co ułatwia konfigurację czujników w różnych pozycjach montażowych.

Seria SKP oferuje także wykonania dodatkowe. Wersja K oznacza tłoczysko ze stali kwasoodpornej. Wersja ZT oznacza zabezpieczenie przed obrotem. Wersja GZ oznacza gwint zewnętrzny na tłoczysku. Te opcje są istotne przy projektowaniu bardziej wymagających mechanizmów. Zabezpieczenie przed obrotem pomaga wtedy, gdy element wykonawczy zamocowany na tłoczysku musi zachować orientację kątową. Gwint zewnętrzny ułatwia montaż wybranych końcówek roboczych. Tłoczysko ze stali kwasoodpornej zwiększa odporność w aplikacjach narażonych na wilgoć lub trudniejsze warunki środowiskowe.

Siłowniki kompaktowe są często stosowane jako napędy pomocnicze w maszynach produkcyjnych. Mogą realizować krótkie przesuwy, dociski, blokady, wyrzuty detali, pozycjonowanie elementów, zamykanie klap, unoszenie ograniczników, sterowanie zapadkami lub obsługę małych mechanizmów technologicznych. Dzięki zwartej konstrukcji można je montować blisko obszaru roboczego maszyny, bez konieczności zwiększania gabarytów stanowiska. To ważne w automatyce modułowej, gdzie każdy milimetr przestrzeni wpływa na ergonomię i koszt konstrukcji.

Dla konstruktorów istotna jest przewidywalność wymiarowa zgodna z ISO 21287. Standard ułatwia projektowanie otworów montażowych, rozmieszczenie elementów w zespole i dobór osprzętu. Seria SKP może być stosowana w nowych projektach oraz w modernizacjach, w których trzeba zastąpić siłownik kompaktowy o podobnej zabudowie. Przy każdej zamianie należy jednak zweryfikować średnicę, skok, gwint tłoczyska, sposób mocowania, przyłącza pneumatyczne, miejsce na czujniki oraz wymaganą siłę roboczą.

Wartości sił działania zależą od średnicy i sposobu wykonania siłownika. Przy zasilaniu 6 bar siłownik D16 uzyskuje siłę pchającą rzędu 121 N w wykonaniu dwustronnego działania z jednostronnym tłoczyskiem, natomiast dla D100 wartość ta wynosi około 4710 N. Różnice między siłą pchającą i ciągnącą wynikają z powierzchni czynnej tłoka oraz obecności tłoczyska. Dlatego dobór średnicy powinien uwzględniać rzeczywiste obciążenie, tarcie mechanizmu, wymagany zapas siły, dynamikę ruchu oraz ciśnienie dostępne w instalacji.

Dla działów utrzymania ruchu seria SKP jest wygodna ze względu na czytelny system oznaczeń i dostępność kompletów naprawczych. Numer zamówieniowy zawiera informację o rodzaju wykonania, odmianie, średnicy, skoku i wersji dodatkowej. Dzięki temu można szybciej zidentyfikować siłownik pracujący w maszynie, dobrać zamiennik i ograniczyć czas przestoju. W zakładach, w których pracuje wiele podobnych napędów kompaktowych, prawidłowa identyfikacja wariantu ma bezpośredni wpływ na sprawność serwisu.

Przy doborze siłownika kompaktowego należy zwrócić uwagę na obciążenia boczne. Siłownik powinien przenosić głównie siłę osiową. Jeżeli element roboczy jest prowadzony niedokładnie, występuje niewspółosiowość albo pojawiają się momenty zginające, należy zastosować prowadzenie zewnętrzne, prowadnik lub łącznik kompensacyjny. Kompaktowa zabudowa nie zwalnia z prawidłowego zaprojektowania mechaniki. Błędne prowadzenie obciążenia może skrócić trwałość tłoczyska, tulei, uszczelnień i elementów prowadzących.

Siłowniki kompaktowe D16-D100 ISO 21287 CPP PREMA są rozwiązaniem dla użytkowników, którzy potrzebują krótkiego, standardowego i łatwego do zabudowy napędu pneumatycznego. Łączą kompaktową konstrukcję, szeroki zakres średnic, różne odmiany działania, możliwość pracy z czujnikami położenia i dostępność wykonań dodatkowych. Dzięki temu sprawdzają się w automatyce przemysłowej, budowie maszyn, liniach montażowych, urządzeniach pakujących, stanowiskach testowych i serwisie układów pneumatycznych.
