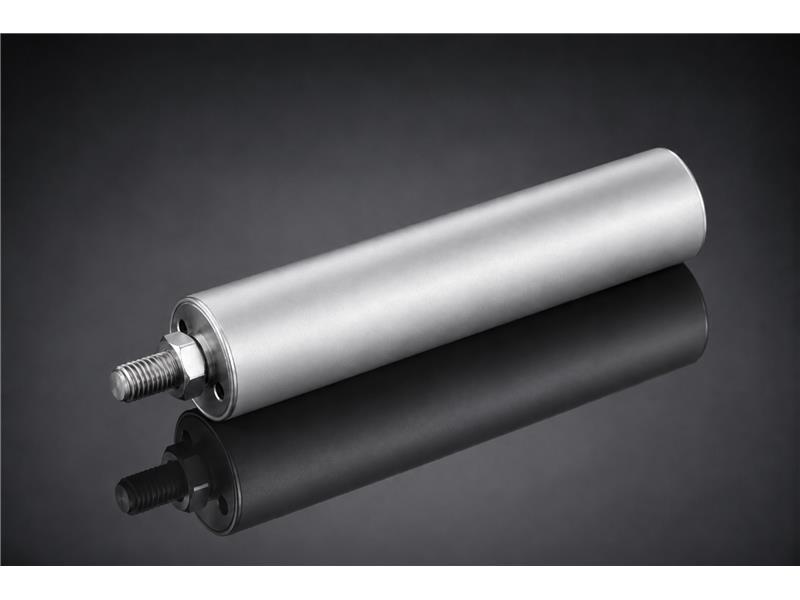

Siłowniki dociskowe okrągłe do piły D25-D32 CPP PREMA

Siłowniki dociskowe okrągłe do piły D25-D32 CPP PREMA serii SCP / CLIPER to małe siłowniki pneumatyczne przeznaczone do krótkich, powtarzalnych ruchów dociskowych w maszynach, przyrządach i stanowiskach technologicznych. Ich podstawową funkcją jest szybkie dosunięcie elementu roboczego, ustalenie położenia detalu albo wykonanie docisku w ograniczonej przestrzeni montażowej. Dzięki średnicom D25 i D32 dobrze sprawdzają się w aplikacjach, gdzie potrzebny jest prosty, lekki i czytelny napęd pneumatyczny do pracy pomocniczej.

Pełna grupa produktowa jest dostępna w sklepie CPP PREMA jako siłowniki dociskowe okrągłe do piły D25-D32. Kategoria obejmuje warianty przeznaczone do zastosowań w docisku, ustalaniu i krótkim przesuwie roboczym. To rozwiązanie dla konstruktorów maszyn, automatyków oraz działów utrzymania ruchu, które potrzebują małego siłownika o zwartej budowie i powtarzalnej pracy w cyklu maszyny.

Nazwa „do piły" dobrze oddaje charakter tej grupy. W praktyce takie siłowniki można stosować w maszynach tnących, przecinarkach, stanowiskach z posuwem materiału, przyrządach bazujących i układach zabezpieczających detal przed przesunięciem. Siłownik może dociskać materiał przed cięciem, stabilizować element w gnieździe, przesuwać ogranicznik, blokować pozycję albo współpracować z prostym mechanizmem prowadzącym. W aplikacjach tego typu liczy się szybka reakcja, niewielki gabaryt i powtarzalny ruch.

Seria SCP / CLIPER wyróżnia się prostą okrągłą konstrukcją. Tuleja ze stopu aluminium ogranicza masę siłownika i ułatwia zabudowę w ciasnych miejscach. Pokrywy i tłok ze stopu aluminium tworzą lekką konstrukcję roboczą. Tłoczysko ze stali węglowej chromowanej zapewnia odporność powierzchniową i stabilne przeniesienie siły. Uszczelnienia poliuretanowe wspierają szczelność oraz trwałość pracy w typowym zakresie temperatur przemysłowych od -20 do +80°C.

Średnica D25 jest dobrym wyborem do lekkich docisków, małych ograniczników i krótkich przesuwów pomocniczych. Średnica D32 zapewnia większy zapas siły przy nadal niewielkim korpusie. Taki podział pozwala dobrać siłownik do masy detalu, wymaganej siły docisku, charakteru materiału oraz miejsca dostępnego przy narzędziu roboczym. W piłach i przecinarkach dobór średnicy powinien uwzględniać nie tylko sam docisk, ale również drgania, tarcie materiału i ryzyko przesunięcia detalu podczas operacji.

Zakres skoków standardowych wynosi od 5 do 100 mm. Jest to zakres typowy dla zadań dociskowych i ustalających. W takich aplikacjach siłownik nie musi wykonywać długiego przesuwu. Ma szybko dosunąć element, przytrzymać detal albo wykonać krótki ruch roboczy. Krótsze skoki ułatwiają uzyskanie szybkiego cyklu, mniejszego zużycia powietrza i prostszej zabudowy mechanicznej. Przy nietypowej geometrii przyrządu można dobrać inne rozwiązanie po konsultacji technicznej.

Siłowniki SCP pracują przy maksymalnym ciśnieniu 10 bar. Medium roboczym jest sprężone powietrze filtrowane, smarowane lub niesmarowane. Dla aplikacji dociskowych ważna jest stabilność ciśnienia. Wahania zasilania mogą zmieniać siłę docisku, a to wpływa na powtarzalność procesu. Przy cięciu, bazowaniu lub przytrzymywaniu detalu ciśnienie powinno być dobrane tak, aby zapewnić pewne utrzymanie materiału, ale bez ryzyka jego odkształcenia albo uszkodzenia powierzchni.

W praktyce siłownik dociskowy do piły powinien współpracować z dobrze zaprojektowanym elementem dociskowym. Sama siła siłownika nie wystarczy, jeżeli końcówka robocza ma zły kształt, zbyt małą powierzchnię kontaktu albo działa pod niewłaściwym kątem. Warto stosować stopki, popychacze lub elementy pośrednie dopasowane do materiału. Przy elementach delikatnych potrzebna jest większa powierzchnia styku. Przy elementach sztywnych można stosować bardziej punktowy docisk, ale zawsze z kontrolą ryzyka uszkodzenia detalu.

W piłach i przecinarkach siłownik może pracować w środowisku narażonym na pył, wióry, opiłki i drobne zanieczyszczenia technologiczne. Dlatego ważne jest prawidłowe położenie siłownika względem strefy cięcia. Tłoczysko powinno być możliwie dobrze chronione przed bezpośrednim kontaktem z zanieczyszczeniami. Należy unikać zabudowy, w której opiłki są wciągane w strefę uszczelnień podczas powrotu tłoczyska. Dobrze zaprojektowana osłona stanowiska i właściwa orientacja siłownika mogą znacząco poprawić trwałość układu.

Seria SCP / CLIPER jest szczególnie przydatna tam, gdzie potrzebny jest mały siłownik o prostej geometrii. Okrągły korpus ułatwia montaż w przyrządach o ograniczonej przestrzeni. Mała masa ogranicza obciążenie konstrukcji pomocniczej. Zakres D25-D32 pozwala uzyskać praktyczne siły dla zadań dociskowych bez stosowania dużych siłowników ISO. Dzięki temu rozwiązanie dobrze pasuje do modernizacji starszych maszyn, prostych układów dociskowych oraz stanowisk wykonywanych indywidualnie pod konkretny detal.

Dla konstruktora najważniejsze są cztery kwestie: siła docisku, długość skoku, kierunek działania i sposób podparcia detalu. Siłownik powinien dociskać w osi, bez nadmiernych sił bocznych na tłoczysku. Jeżeli mechanizm wymusza pracę pod kątem albo generuje obciążenia poprzeczne, należy zastosować prowadzenie zewnętrzne, dźwignię z odpowiednim łożyskowaniem albo element kompensujący. Tłoczysko nie powinno pełnić funkcji prowadnicy dla całego mechanizmu dociskowego.

Dla utrzymania ruchu ważna jest szybka identyfikacja wariantu. W tej grupie oznaczenie 18.0382 odnosi się do średnicy D25, a 18.0383 do średnicy D32. Skok jest podawany w dalszej części numeru. Taki system ułatwia zamówienie zamiennika i ogranicza ryzyko pomyłki przy wymianie. W aplikacjach produkcyjnych, gdzie siłownik dociskowy pracuje przy pile lub stanowisku tnącym, szybka wymiana ma duże znaczenie dla dostępności maszyny.

Siłowniki dociskowe okrągłe D25-D32 można stosować nie tylko przy piłach. Sprawdzają się również w prostych przyrządach montażowych, uchwytach technologicznych, ogranicznikach, podajnikach, dociskach kontrolnych, stanowiskach znakowania i małych mechanizmach blokujących. W każdym z tych zastosowań pełnią podobną funkcję: wykonują krótki, powtarzalny ruch i stabilizują element w odpowiednim położeniu. Dzięki prostej konstrukcji można je łatwo włączyć w układ pneumatyczny maszyny.

Przy projektowaniu układu warto przewidzieć regulację prędkości wysuwu i powrotu. Zawory dławiąco-zwrotne pozwalają ograniczyć uderzenie elementu dociskowego w detal i dopasować dynamikę ruchu do procesu. Zbyt szybki docisk może uszkadzać materiał lub powodować odbicie elementu. Zbyt wolny docisk wydłuża cykl maszyny. Poprawna regulacja pomaga znaleźć kompromis między wydajnością a bezpieczeństwem procesu.

Siłowniki dociskowe okrągłe do piły D25-D32 CPP PREMA są rozwiązaniem dla użytkowników, którzy potrzebują prostego i kompaktowego napędu pneumatycznego do docisku, ustalania lub krótkiego przesuwu. Łączą okrągłą aluminiową konstrukcję, średnice D25-D32, skoki do 100 mm, przemysłowe ciśnienie pracy oraz praktyczny system oznaczeń. Dzięki temu sprawdzają się w budowie maszyn, modernizacji stanowisk tnących, oprzyrządowaniu technologicznym i utrzymaniu ruchu.
