Najbardziej płaski system szybkiego mocowania na świecie

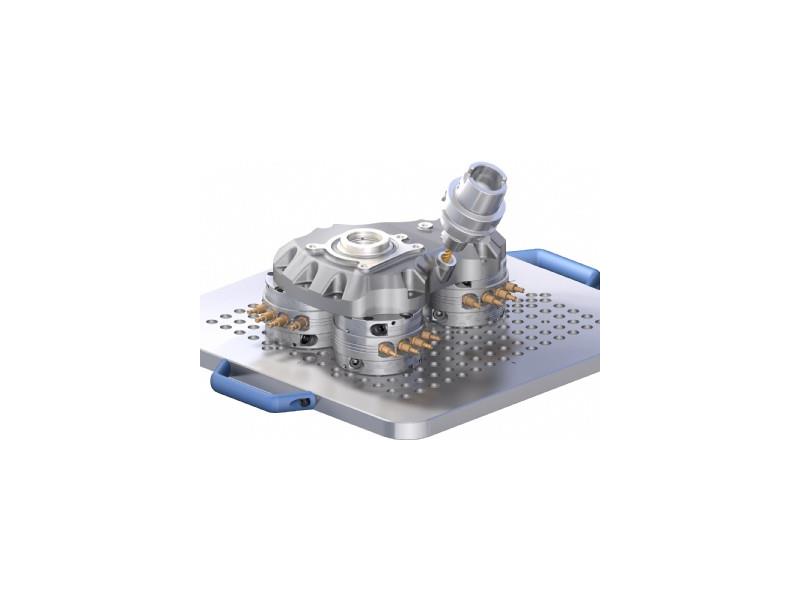

VERO-S NSE

Zaledwie 20 milimetrów wysokości mierzy moduł VERO-S NSE mini firmy SCHUNK. Jest to tym samym najbardziej płaski system szybkiego mocowania pneumatycznego na świecie. Przeznaczony jest dla modernizacji istniejących maszyn, dając pełną swobodę w mocowaniu małych przedmiotów.

Opatentowany system napędowy składa się z dwóch tłoków w bardzo kompaktowym opakowaniu. Zwarta konstrukcja nie pogarsza w tym przypadku wydajności systemu. Moduł ma średnicę 99mm, natomiast sworzeń mocujący 20mm. Jest on pozycjonowany dzięki stożkowi oraz trzem ślizgom. Blokowanie odbywa się za pomocą sprężyny, która blokuje się w pozycji ustalonej. Duże powierzchnie między suwakiem zaciskowym i sworzniem zmniejszają docisk podczas pracy w pozycji otwartej, co zmniejsza zużycie modułu.

Sercem samohamownego układu jest silnik elektryczny, który pozwala mocować przedmioty z siłą nawet 1kN. Stan zamykania oraz otwierania jest stale monitorowany.

Ponieważ minimalny prześwit pomiędzy dwoma kołkami mocującymi wynosi 100mm, NSE zapewnia elastyczność w zakresie doboru bazy do mocowania przedmiotu. Dzięki temu nawet małe detale mogą być mocowane, pozwalając na dostęp pod obróbkę z pięciu stron.

W tym celu, sworznie mocujące są bezpośrednio mocowane do obrabianego przedmiotu. Wymiana jest bardzo szybka i pozwala na powtarzalność rzędu 0,005mm. Wysokość obrabianych przedmiotów może być regulowana.

Moduł zabezpieczony jest przed wpływem wiórów, trocin i chłodziwa. W celu uniknięcia możliwości zakleszczenie wiórów podczas zmiany obrabianego przedmiotu, płyta zaopatrzona jest w otwór do czyszczenia sprężonym powietrzem. Podobnie jak wszystkie moduły SCHUNK, NSE mini mogą być włączane do serii wydajnych systemów mocowania pozwalających wyleiminować z linii produkcyjnych hałaśliwą i kłopotliwą pneumatykę czy hydraulikę.

(rr)
