Modernizacja układów pneumatycznych - kiedy warto wymienić zawory, przewody i przygotowanie powietrza?

Układy pneumatyczne należą do najczęściej stosowanych rozwiązań w automatyce przemysłowej. Pracują w liniach produkcyjnych, maszynach pakujących, systemach transportu wewnętrznego, stanowiskach montażowych, aplikacjach procesowych oraz wielu instalacjach pomocniczych. Ich zaletą jest prosta zasada działania, wysoka dynamika, relatywnie łatwy serwis i duża odporność na warunki przemysłowe.

Ta prostota bywa jednak myląca. W wielu zakładach układy pneumatyczne pracują przez lata bez większych zmian, mimo że zmieniają się warunki produkcji, częstotliwość cykli, wymagania dotyczące bezpieczeństwa, koszty energii oraz oczekiwania wobec niezawodności maszyn. Instalacja może nadal działać, ale jednocześnie generować straty: większe zużycie sprężonego powietrza, spadki ciśnienia, nieszczelności, niestabilną pracę siłowników, częstsze interwencje serwisowe i nieplanowane przestoje.

Dlatego modernizacja układów pneumatycznych nie powinna być traktowana wyłącznie jako reakcja na awarię. W wielu przypadkach jest to świadome działanie techniczne i ekonomiczne, które pozwala poprawić stabilność pracy instalacji, ograniczyć straty sprężonego powietrza, zwiększyć bezpieczeństwo oraz lepiej dostosować układ do aktualnych wymagań procesu.

Dlaczego modernizacja pneumatyki jest ważna?

Modernizacja pneumatyki nie polega jedynie na wymianie zużytego zaworu lub pękniętego przewodu. Dobrze przeprowadzona modernizacja obejmuje analizę całego układu: źródła sprężonego powietrza, przygotowania medium, przewodów, złączek, zaworów, siłowników, sposobu sterowania, warunków pracy oraz wymagań procesu.

W praktyce nawet pojedynczy element może wpływać na działanie całej instalacji. Niedowymiarowany przewód może ograniczać przepływ. Zużyty zawór może powodować opóźnienia w cyklu maszyny. Nieszczelna złączka może stale generować straty sprężonego powietrza. Brak odpowiedniej filtracji może skracać żywotność zaworów i siłowników. Źle dobrany reduktor ciśnienia może powodować wahania parametrów pracy w punktach odbioru.

Problem nie zawsze jest widoczny od razu. Układ może pracować poprawnie podczas krótkich testów, ale w rzeczywistych warunkach produkcyjnych, przy dużej liczbie cykli i pracy ciągłej, niedoskonałości zaczynają się kumulować. Efektem są spadki wydajności, zwiększone koszty eksploatacji, trudniejsza diagnostyka i większe ryzyko zatrzymania maszyny.

Modernizacja układów pneumatycznych ma więc sens szczególnie wtedy, gdy instalacja zaczyna odbiegać od aktualnych wymagań produkcji. Dotyczy to zarówno starszych maszyn, jak i nowszych linii, które zostały rozbudowane, przyspieszone lub dostosowane do innych parametrów procesu.

Kiedy warto rozważyć modernizację układu pneumatycznego?

Decyzja o modernizacji nie musi wynikać z jednej dużej awarii. Częściej pojawia się jako odpowiedź na powtarzające się problemy eksploatacyjne, które z czasem zaczynają wpływać na koszt utrzymania ruchu i stabilność produkcji.

Do najważniejszych sygnałów należą:

•  częste awarie zaworów pneumatycznych lub siłowników,
•  niestabilna praca maszyny,
•  spadki ciśnienia w punktach odbioru,
•  zwiększone zużycie sprężonego powietrza,
•  nieszczelności przewodów i złączek,
•  wydłużony czas cyklu maszyny,
•  problemy z powtarzalnością ruchu,
•  kondensat, olej lub zanieczyszczenia w instalacji,
•  brak dostępności części zamiennych do starszych komponentów,
•  trudna diagnostyka awarii,
•  zmiana parametrów produkcji,
•  modernizacja całej linii technologicznej.

Warto zwrócić uwagę, że wiele z tych objawów nie jest od razu kojarzonych z pneumatyką. Operator widzi, że maszyna pracuje wolniej. Utrzymanie ruchu widzi, że trzeba częściej interweniować. Produkcja widzi, że cykl jest mniej powtarzalny. Dopiero analiza instalacji pokazuje, że przyczyną mogą być nieszczelności, nieodpowiedni przepływ, zużyte zawory, źle dobrane przewody lub niewłaściwe przygotowanie powietrza.

Zawory pneumatyczne - kiedy wymiana ma sens?

Zawory pneumatyczne odpowiadają za sterowanie przepływem sprężonego powietrza i pracą elementów wykonawczych. W praktyce mają bezpośredni wpływ na szybkość reakcji układu, powtarzalność ruchu, bezpieczeństwo oraz stabilność cyklu maszyny.

Wymiana zaworów ma sens szczególnie wtedy, gdy pojawiają się objawy takie jak zacinanie, opóźniona reakcja, nieszczelności wewnętrzne, nierówna praca siłowników, spadek dynamiki lub trudności z diagnostyką. Problemem może być również niedopasowany przepływ. Zawór dobrany wyłącznie na podstawie średnicy przyłącza nie zawsze zapewni odpowiednie parametry dla konkretnej aplikacji.

Typowe problemy związane ze starszymi lub niewłaściwie dobranymi zaworami to:

• zbyt wolna reakcja układu,
• ograniczony przepływ powietrza,
• brak powtarzalności cyklu,
• zużycie uszczelnień,
• nieszczelności wewnętrzne,
• wrażliwość na zanieczyszczenia,
• brak odporności na warunki środowiskowe,
• utrudniony dostęp serwisowy,
• brak możliwości łatwej diagnostyki.

W starszych instalacjach zawory często były dobierane do pierwotnych warunków pracy maszyny. Jeżeli linia została przyspieszona, rozbudowana lub pracuje dziś w trybie bardziej intensywnym niż kilka lat temu, wcześniejszy dobór komponentów może być niewystarczający.

Nowoczesne zawory pneumatyczne IMI Norgren mogą być uzasadnionym wyborem szczególnie w aplikacjach pracujących w trybie ciągłym, wymagających wysokiej powtarzalności lub stanowiących krytyczny element procesu produkcyjnego. Istotne jest jednak nie samo zastosowanie nowego komponentu, ale jego prawidłowe dopasowanie do parametrów układu: przepływu, ciśnienia, liczby cykli, sposobu sterowania, warunków środowiskowych i wymagań serwisowych.

Przewody i złączki pneumatyczne - małe elementy, duży wpływ na instalację

Przewody pneumatyczne i złączki często są traktowane jako elementy pomocnicze. W praktyce mają ogromne znaczenie dla szczelności, stabilności ciśnienia i efektywności całego układu. Nawet dobrze dobrany zawór czy siłownik nie będzie pracował prawidłowo, jeżeli powietrze nie zostanie doprowadzone z odpowiednim przepływem i bez strat.

Jednym z najczęstszych problemów są nieszczelności. Mogą występować na złączach, przy uszkodzonych przewodach, w miejscach narażonych na drgania, przy zbyt mocnym zagięciu przewodu lub tam, gdzie komponenty nie są dopasowane materiałowo do środowiska pracy. Pojedyncza nieszczelność może wydawać się drobna, ale w skali całej instalacji i pracy wielozmianowej straty sprężonego powietrza mogą być znaczące.

Zużyte, źle dobrane lub niewłaściwie poprowadzone przewody mogą powodować:

• mikronieszczelności,
• spadki ciśnienia,
• ograniczony przepływ,
• pęknięcia i przetarcia,
• niestabilną pracę siłowników,
• większe obciążenie sprężarkowni,
• ryzyko niekontrolowanego zatrzymania maszyny.

Podczas modernizacji warto sprawdzić nie tylko widoczny stan przewodów, ale również ich średnice, długości, sposób prowadzenia, promienie gięcia, odporność na ścieranie, temperaturę, oleje, promieniowanie UV oraz warunki montażowe. W wielu przypadkach poprawa pozornie prostego obszaru, jakim są przewody i złączki pneumatyczne, może wyraźnie poprawić stabilność pracy całej instalacji.

Znaczenie ma także standaryzacja komponentów. Stosowanie przypadkowych złączek i przewodów z różnych źródeł może utrudniać serwis, zwiększać ryzyko błędów montażowych i komplikować utrzymanie ruchu. Przy modernizacji warto uporządkować ten obszar, szczególnie w maszynach pracujących intensywnie lub w instalacjach, gdzie dostęp serwisowy jest ograniczony.

Przygotowanie powietrza - filtracja, redukcja i stabilizacja parametrów

Jakość sprężonego powietrza bezpośrednio wpływa na żywotność układów pneumatycznych. Zanieczyszczenia stałe, wilgoć, kondensat, olej lub niestabilne ciśnienie mogą prowadzić do zacinania zaworów, przyspieszonego zużycia uszczelnień, korozji, spadku powtarzalności i zwiększonej awaryjności instalacji.

W praktyce przygotowanie powietrza bywa traktowane jako dodatek do układu. To błąd. Filtry, reduktory, separatory kondensatu, smarownice tam, gdzie są wymagane, oraz moduły FRL powinny być dobierane do realnych wymagań odbiorników i warunków pracy. Innych parametrów może wymagać prosta aplikacja pomocnicza, a innych układ pracujący w trybie ciągłym na linii produkcyjnej.

Zespoły przygotowania powietrza odpowiadają między innymi za:

• usuwanie zanieczyszczeń stałych,
• separację kondensatu,
• stabilizację ciśnienia,
• ochronę zaworów i siłowników,
• ograniczenie skutków wahań parametrów medium,
• poprawę powtarzalności pracy układu.

Modernizacja przygotowania powietrza jest szczególnie ważna wtedy, gdy w instalacji pojawia się wilgoć, olej, zanieczyszczenia, częste awarie zaworów lub problemy z utrzymaniem stabilnego ciśnienia. W takiej sytuacji sama wymiana zaworu może nie rozwiązać problemu, jeżeli do nowego komponentu nadal będzie trafiało źle przygotowane medium.

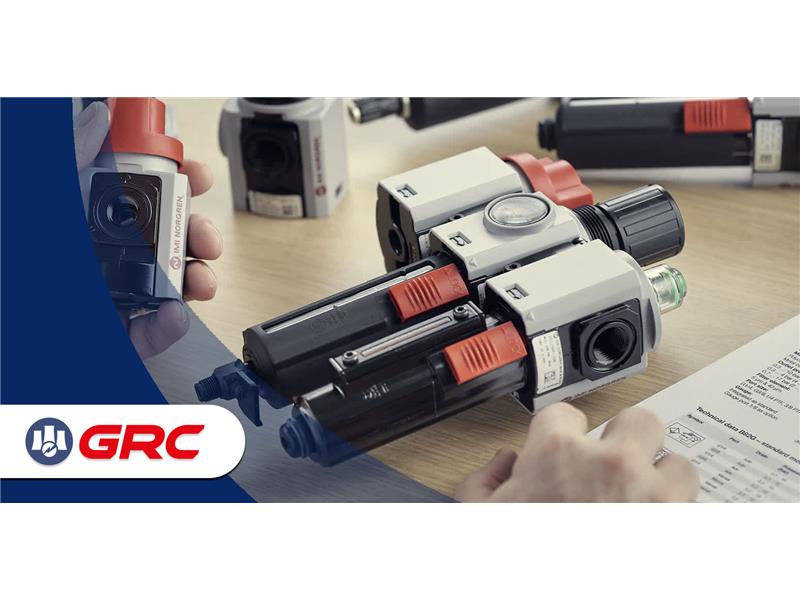

Rozwiązania IMI Norgren w zakresie przygotowania powietrza obejmują między innymi filtry, reduktory, reduktory z filtrem oraz kompletne zespoły przygotowania powietrza. Ich dobór powinien uwzględniać wymagania aplikacji, przepływ, ciśnienie robocze, jakość medium, miejsce montażu oraz dostępność serwisową.

Modernizacja a koszty sprężonego powietrza

Sprężone powietrze jest jednym z istotnych mediów wykorzystywanych w zakładach przemysłowych. Jego wytworzenie, uzdatnienie i dystrybucja generują koszty, dlatego każda nieszczelność, niepotrzebnie podwyższone ciśnienie lub niedopasowany komponent wpływa na ekonomię pracy instalacji.

W wielu zakładach problemy z pneumatyką próbuje się rozwiązywać przez zwiększenie ciśnienia roboczego. Takie podejście może chwilowo zamaskować problem, ale zwykle nie usuwa jego przyczyny. Jeżeli układ ma zbyt mały przepływ, nieszczelności, źle dobrane przewody lub zużyte zawory, podniesienie ciśnienia może zwiększyć zużycie powietrza i przyspieszyć degradację komponentów.

Modernizacja układów pneumatycznych może ograniczyć straty poprzez:

• usunięcie nieszczelności,
• właściwy dobór średnic przewodów,
• zastosowanie odpowiednich złączek,
• poprawę stabilizacji ciśnienia,
• wymianę zużytych zaworów,
• poprawę jakości przygotowania powietrza,
• ograniczenie niepotrzebnych spadków ciśnienia.

Z punktu widzenia utrzymania ruchu istotne jest nie tylko to, ile kosztuje pojedynczy komponent, ale ile kosztuje praca całego układu w długim okresie. Tani zamiennik, który powoduje częstsze przestoje, większe zużycie powietrza lub trudniejszy serwis, może finalnie okazać się droższym rozwiązaniem niż prawidłowo dobrany komponent przemysłowy.

Modernizacja a bezpieczeństwo i niezawodność produkcji

Starsze układy pneumatyczne często były projektowane pod inne wymagania niż te, które obowiązują dziś w nowoczesnych zakładach produkcyjnych. Zmieniła się intensywność pracy linii, poziom automatyzacji, oczekiwania dotyczące diagnostyki oraz podejście do bezpieczeństwa operatorów i maszyn.

W modernizacji warto uwzględnić nie tylko normalną pracę układu, ale również scenariusze awaryjne. Spadek ciśnienia, zanik zasilania, awaria zaworu, uszkodzenie przewodu lub niekontrolowany ruch siłownika mogą mieć wpływ na bezpieczeństwo procesu i ludzi pracujących przy maszynie.

Znaczenie mają między innymi:

• zawory odcinające,
• układy odpowietrzania,
• kontrola spadku ciśnienia,
• zabezpieczenia przed niekontrolowanym ruchem,
• łatwy dostęp do elementów serwisowych,
• możliwość szybszej diagnostyki,
• przewidywalne zachowanie instalacji w sytuacjach niepożądanych.

Modernizacja pneumatyki pozwala uporządkować te obszary. W wielu przypadkach nie chodzi o całkowitą przebudowę maszyny, ale o wymianę kluczowych elementów, które mają największy wpływ na bezpieczeństwo, stabilność i dostępność instalacji.

Jak podejść do modernizacji układu pneumatycznego?

Modernizacja układu pneumatycznego powinna zaczynać się od analizy, a nie od przypadkowej wymiany komponentów. W pierwszej kolejności trzeba ustalić, jakie problemy występują w instalacji i czy ich przyczyną jest zużycie elementów, błędny dobór, zmiana warunków pracy, zanieczyszczenia medium czy niewystarczające przygotowanie powietrza.

Praktyczny proces modernizacji może obejmować:

• analizę obecnego układu,
• identyfikację problemów eksploatacyjnych,
• sprawdzenie ciśnienia i przepływu,
• ocenę jakości sprężonego powietrza,
• kontrolę przewodów i złączek,
• ocenę stanu zaworów i siłowników,
• określenie wymagań procesu,
• dobór komponentów,
• wdrożenie i testy,
• dokumentację oraz wsparcie serwisowe.

Ważne jest, aby patrzeć na układ jako całość. Jeżeli zawór pracuje niestabilnie, przyczyną może być sam zawór, ale też zanieczyszczone powietrze, zbyt niskie ciśnienie, zbyt mały przepływ, nieszczelność przewodu lub błędny sygnał sterujący. Bez analizy łatwo wymienić komponent, który nie był głównym źródłem problemu.

Dobrze przeprowadzona modernizacja powinna uwzględniać również przyszłą eksploatację. Chodzi o to, aby instalacja była nie tylko sprawna po uruchomieniu, ale również łatwa w diagnostyce, dostępna serwisowo i odporna na warunki pracy w dłuższym okresie.

Rola GRC i IMI Norgren w modernizacji pneumatyki przemysłowej

Modernizacja układów pneumatycznych wymaga połączenia wiedzy o komponentach z rozumieniem pracy całej aplikacji. W praktyce liczy się nie tylko dobór zaworu, przewodu czy filtra, ale także ocena tego, jak dany element będzie funkcjonował w konkretnych warunkach produkcyjnych.

GRC, jako partner techniczny i dostawca rozwiązań IMI Norgren, wspiera firmy przemysłowe w doborze komponentów pneumatycznych, analizie problemów eksploatacyjnych oraz modernizacji instalacji. Obejmuje to między innymi zawory pneumatyczne, siłowniki, złączki, przewody, akcesoria, filtry, reduktory i zespoły przygotowania powietrza.





Współpraca z dostawcą technicznym ma szczególne znaczenie wtedy, gdy układ pracuje w trybie ciągłym, występują powtarzające się awarie, dostęp serwisowy jest utrudniony lub instalacja ma bezpośredni wpływ na wydajność produkcji. W takich przypadkach prawidłowy dobór komponentów może ograniczyć ryzyko przestojów i poprawić przewidywalność pracy całego procesu.

Rozwiązania IMI Norgren znajdują zastosowanie w wielu obszarach automatyki przemysłowej, od prostych układów sterowania po bardziej złożone systemy maszynowe. Kluczowe jest jednak dopasowanie ich do realnych parametrów aplikacji: ciśnienia, przepływu, liczby cykli, jakości medium, środowiska pracy i oczekiwanego poziomu niezawodności.

Modernizacja pneumatyki jako inwestycja w stabilność procesu

Błędy i zużycie w układach pneumatycznych rzadko objawiają się wyłącznie jedną dużą awarią. Często są widoczne jako seria drobnych problemów: niewielkie nieszczelności, wolniejszy ruch siłownika, częstsza regulacja ciśnienia, trudniejsza diagnostyka, większe zużycie powietrza lub sporadyczne zatrzymania maszyny.

Z perspektywy produkcji i utrzymania ruchu takie objawy nie powinny być ignorowane. Mogą oznaczać, że instalacja nadal działa, ale nie pracuje już optymalnie. W takim przypadku modernizacja układów pneumatycznych może być tańsza i bezpieczniejsza niż czekanie na poważną awarię.

Wymiana zaworów, przewodów, złączek i przygotowania powietrza powinna być rozważana szczególnie wtedy, gdy instalacja generuje przestoje, straty sprężonego powietrza, spadki ciśnienia, problemy z powtarzalnością lub rosnące koszty serwisu. Dobrze dobrane komponenty wpływają nie tylko na sprawność pojedynczej maszyny, ale również na stabilność całego procesu produkcyjnego.

Jeżeli firma planuje modernizację istniejącego układu pneumatycznego lub chce sprawdzić, czy obecna instalacja pracuje optymalnie, warto rozpocząć od analizy parametrów procesu i rzeczywistych warunków pracy. To właśnie na tym etapie można podjąć decyzje, które później przełożą się na niezawodność, bezpieczeństwo i koszty eksploatacji.
