NOWOŚĆ! Szybkozłącza wtykowe GN 1050



 Znormalizowany element do szybkiego łącznie konstrukcji

„Skąd pomysł na takie rozwiązanie? Podobne złącza są często używane do szybkiego montażu i demontażu konstrukcji kratownicowych oraz urządzeń scenicznych, stosowanych podczas imprez (rys. 1). Nasz dział R&D postanowił wykorzystać analogiczną funkcjonalność i znalazł możliwość zastosowania jej w warunkach przemysłowych. Nie od dziś wiadomo, że specjalizujemy się w standaryzacji elementów do maszyn. Postanowiliśmy więc dopasować sprawdzoną zasadę działania do typowych zastosowań naszych klientów. Stworzyliśmy zatem znormalizowany element, który sprawdzi się w budowie maszyn, urządzeń i konstrukcji przemysłowych." – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.



 Rys. 1. Szybkozłącza stosowane do mocowania konstrukcji kratownicowych i urządzeń scenicznych





Kontrukcja szybkozłączy

Szybkozłącze GN 1050 pełni funkcję gniazda, w którym blokujemy sworzeń GN 1050.1. Elementy te tworzą połączenie rozłączne, do obsługi którego nie wymagane są dodatkowe narzędzia.

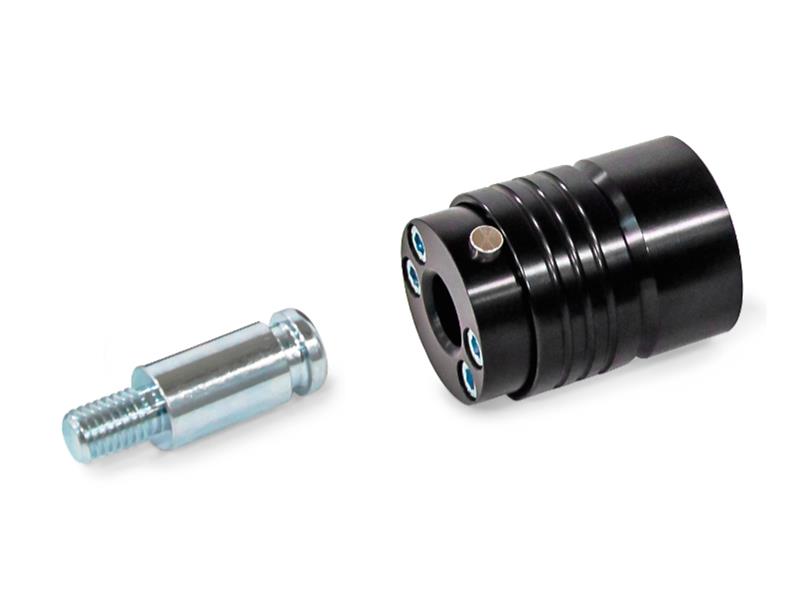

   Rys. 2: Szybkozłącze GN 1050 (po prawej) i sworzeń gwintowany GN 1050.1 (po lewej)





Połączenie złącza ze sworzniem odbywa się w czterech etapach, które kolejno przedstawia rysunek poniżej (Rys. 3). Cały proces polega kolejno na:

(1) wciśnięciu przycisku blokującego tuleję znajdującą się na korpusie szybkozłącza,

(2) przesunięciu tulei w lewo,

(3) wsunięciu sworznia gwintowanego w otwór,

(4) przesunięciu tulei w prawo, aż do samoczynnego zatrzaśnięcia się blokady.

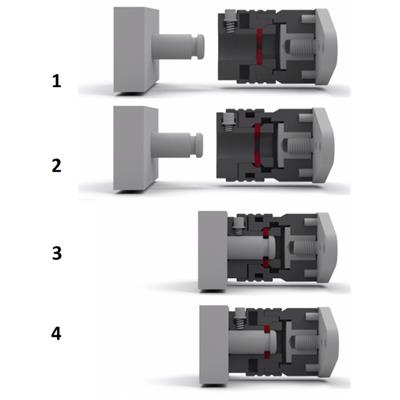

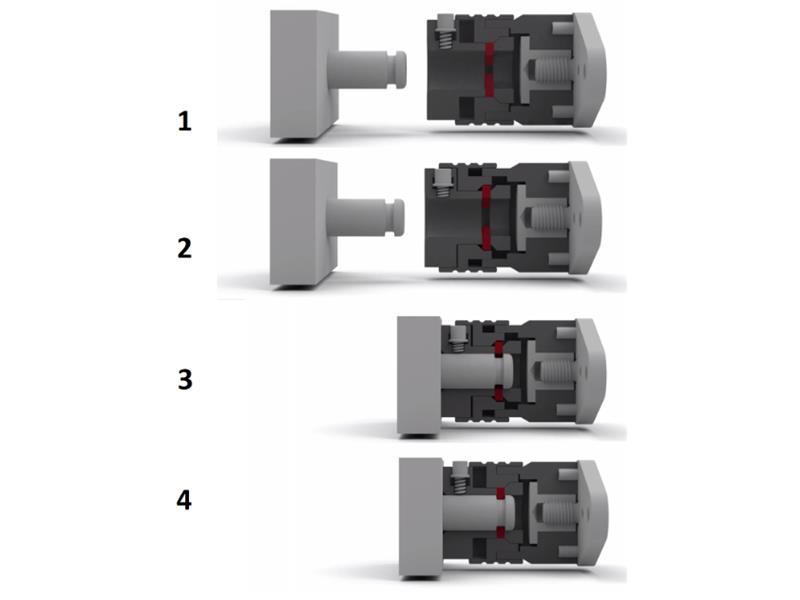

              Rys. 3. Połączenie szybkozłącza wtykowego GN 1050 ze sworzniem GN 1050.1

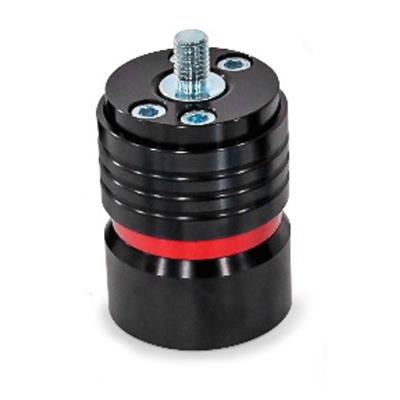

Przycisk zabezpieczający chroni złącze przed przypadkowym otwarciem. Po naciśnięciu przycisku, tuleja może zostać przesunięta osiowo, aby odblokować sworzeń umieszczony w otworze. Na zewnętrznej części korpusu widoczny jest wtedy czerwony pierścień, który sygnalizuje stan odblokowania (rys. 4).



                       Rys. 4. Czerwony pierścień wskazuje, że blokada jest zwolniona



Dostępne warianty szybkozłączy

Szybkozłącze jest wykonane anodowanego na czarno aluminium, mechanizm blokujący jest natomiast ze stali ocynkowanej. Wysokiej jakości materiały i wykończenie powierzchni skutecznie chronią przed korozją i zużyciem oraz wytrzymują obciążenia osiowe nawet do 35 kN (Rys. 5).

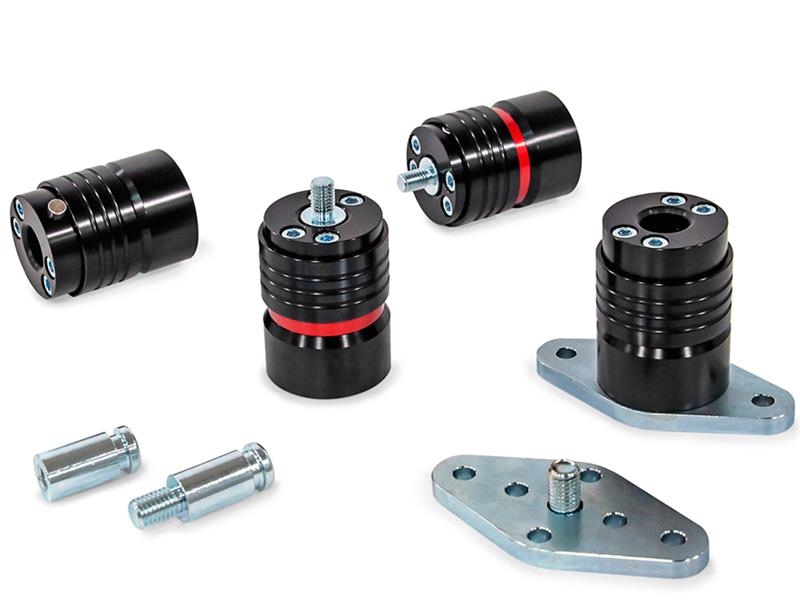

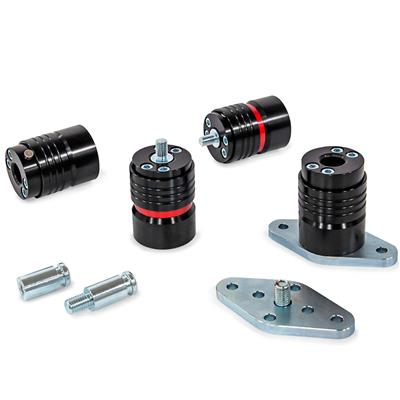

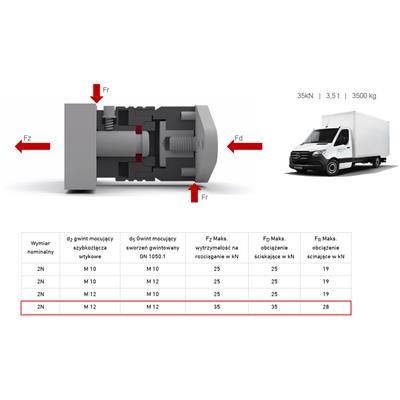

             Rys. 5. Szybkozłącza GN 1050 wytrzymują obciążenia osiowe nawet do 35 kN

Zarówno szybkozłącza GN 1050, jak i sworznie GN 1050.1 są dostępne w dwóch opcjach montażu, z trzpieniem gwintowanym (-A) lub gwintem wewnętrznym (-I). Listę możliwych kombinacji sposobów montażu dodatkowo rozszerza kołnierz GN 1050.2, który jednocześnie pomaga w równomiernym rozłożeniu sił na większej powierzchni (rys. 6).

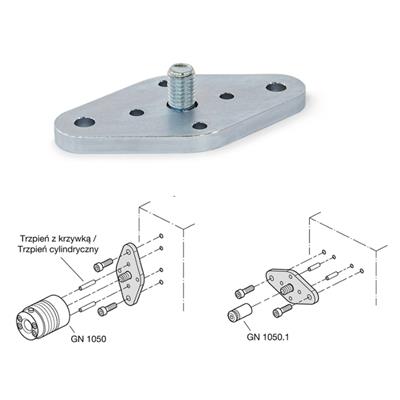

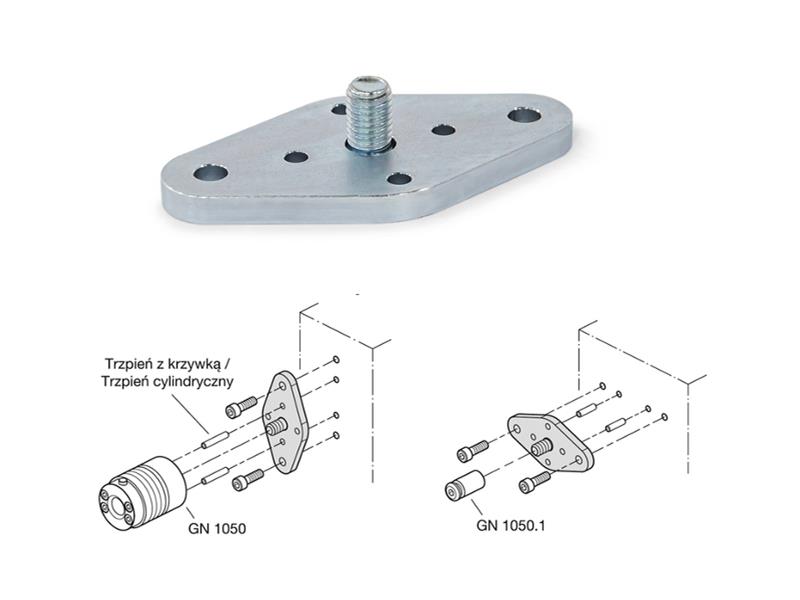

                                    Rys. 6. Kołnierz montażowy GN 1050.2



Szybkozłącza oferujemy w dwóch różnych wykonaniach: wersja F – ustalająca, dzięki której możliwe jest precyzyjne spozycjonowanie mocowania oraz wersja L – pływająca, która poprzez odpowiednie luzy może kompensować przesunięcia pomiędzy punktami mocowania (Rys. 7). Obie wersje nie przenoszą momentu obrotowego, tzn. że swobodnie obracają się wokół osi wzdłużnej sworznia. W przypadku stosowania kilku złączy na tym samym elemencie, w celu skompensowania przesunięcia wzdłużnego, promieniowego i osiowego można zastosować model L.

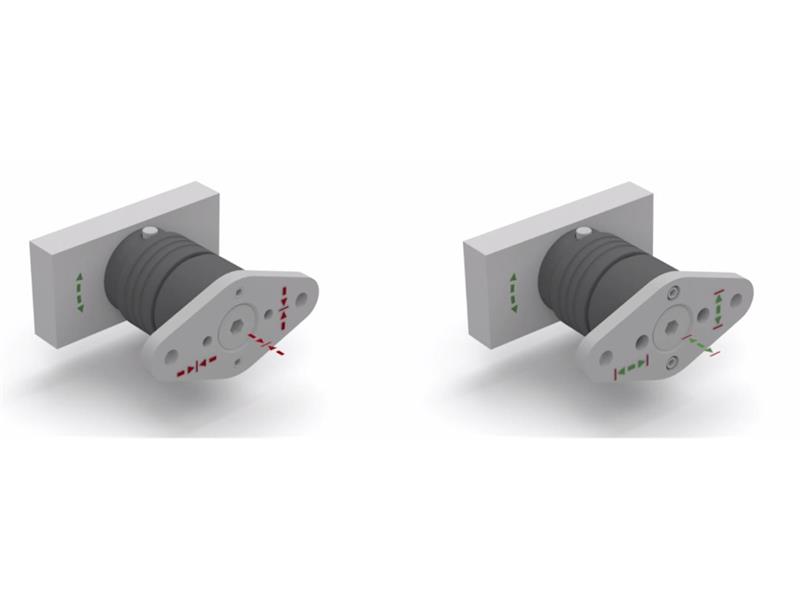

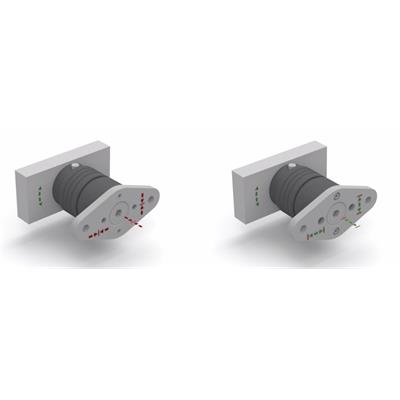

 Rys. 7. Szybkozłącze w wersji F i L. Wersja L umożliwia kompensację przesunięć wzdłużnych, poprzecznych i osiowych.



Gdzie stosować szybkozłącza?

Szybkozłącza wtykowe mogą być stosowane na urządzeniach lub liniach produkcyjnych do efektywnego montażu prowadnic bocznych, osłon, dodatkowych podzespołów. Sprawdzą się w miejscach wymagających częstych przezbrojeń bez użycia dodatkowych narzędzi. Kilka przykładów zastosowań przedstawiliśmy na rysunku 8.

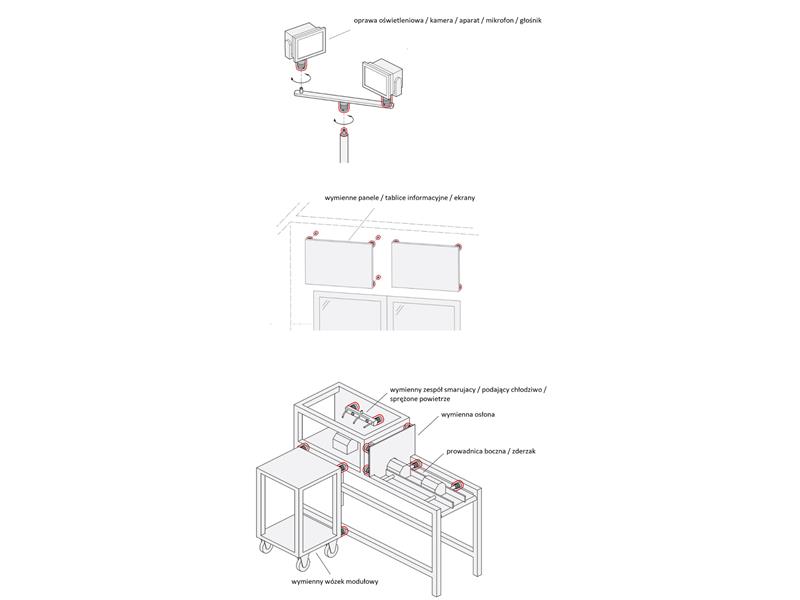

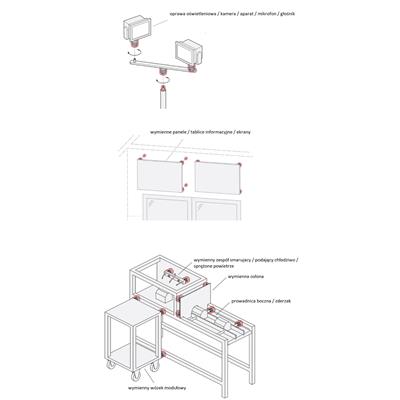

                             Rys. 8 Przykłady zastosowań szybkozłączy GN 1050



Linki do karty katalogowych opisywanych produktów:

• Szybkozłącza wtykowe GN 1050

• Sworznie gwintowane GN 1050.1

• Kołnierze montażowe GN 1050.
