Obsługa modułu telemetrycznego iMod za pomocą dotykowego HMI z serii TPD

Powrót do listy artykułów Aktualizowany: 2012-04-15

Seria dotykowych paneli sterujących o niewielkich rozmiarach TPD pozwala na rozszerzenie zakresu możliwości modułu telemetrycznego iMod. Dzięki panelowi HMI użytkownik dostaje możliwość stworzenia graficznej wizualizacji stanów i parametrów systemu automatyki, oraz interfejsu obsługi urządzeń pozwalającego na sterowanie tymi parametrami.

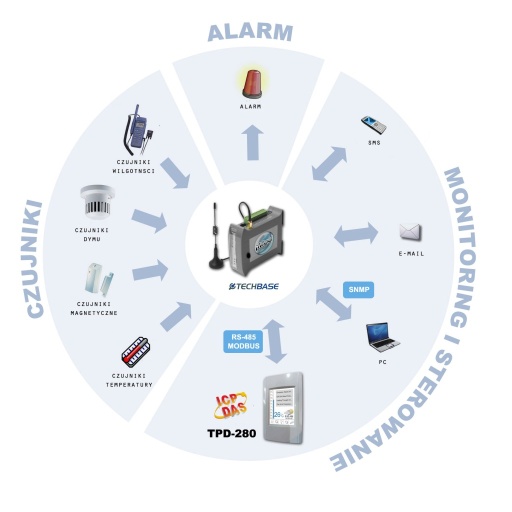

Urządzenie TPD-280 komunikuje się z modułem telemetrycznym iMod za pomocą interfejsu szeregowego RS-485, wykorzystując protokół Modbus. Zarówno iMod jak i TPD obsługuje podstawowe kody funkcji protokołu Modbus do odczytu oraz zapisu parametrów.

Panel dotykowy TPD zwiększa funkcjonalność modułu telemetrycznego iMod o możliwość kontrolowania stanów parametrów w systemach monitoringu, w rozproszonych systemach sterowania, w systemach automatyki budynkowej z jednego miejsca.

Dzięki wykorzystania HMI TPD-280, użytkownik jest w stanie na bieżąco podglądać parametry systemu budynku inteligentnego takie jak:

temperatura w poszczególnych pomieszczeniach
wilgotność wybranych części systemu budynkowego
stan otwarcia drzwi lub okien wykorzystując czujniki kontaktronowe
załączanie czujnika dymu w momencie zagrożenia pożarem

Dodatkowo z poziomu TPD istnieje możliwość ustawiania nastaw dla urządzeń sterujących temperaturą lub wilgotnością w pomieszczeniach.

Poniżej zrzuty ekranu z urządzenia TP-280 z aplikacją demonstracyjną:

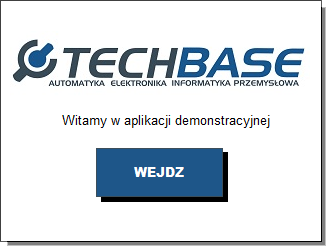

Ekran powitalny aplikacji demonstracyjnej na TPD-280.	Na tej zakładce za pomocą dotykowego ekranu TPD-280 można sterować diodami LED na urządzeniu.

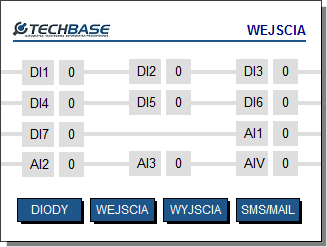

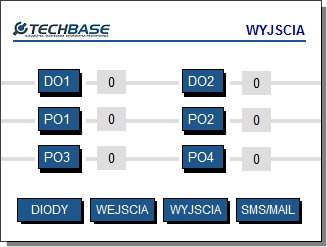

Na tej zakładce widoczny jest stan wejść urządzenia iMod podłączonego do TPD-280.	Stan wyjść urządzenia iMod podłączonego do TPD-280.
Wysyłka mail / SMS z poziomu dotykowego panelu TPD-280.
