Dlaczego profile aluminiowe konstrukcyjne zastępują stal w nowoczesnym przemyśle?

Jeszcze dwie dekady temu pytanie o materiał konstrukcyjny w zakładach produkcyjnych miało jedną dominującą odpowiedź – stal. Spawane ramy stanowisk, ciężkie podstawy maszyn, masywne osłony i regały technologiczne były standardem niemal wszędzie. Dziś sytuacja wygląda inaczej. W coraz większej liczbie zakładów stal ustępuje miejsca lżejszym, szybszym w montażu i bardziej elastycznym rozwiązaniom. Przyczyną nie jest moda – jest nią zmiana sposobu, w jaki nowoczesny przemysł podchodzi do projektowania konstrukcji. Profile aluminiowe konstrukcyjne stały się w tej zmianie jednym z najważniejszych komponentów. Modułowy, oparty na rowkach system, z którego buduje się stanowiska montażowe, ramy maszyn, osłony, wózki transportowe i wewnętrzną infrastrukturę produkcji, okazał się tak praktyczny, że trudno dziś znaleźć zakład, w którym nie korzystano by z niego w jakiejś formie.

Czego nowoczesny przemysł oczekuje od konstrukcji

Wymagania współczesnych zakładów produkcyjnych są dziś zupełnie inne niż jeszcze 15-20 lat temu. Linie produkcyjne są przebudowywane częściej, czasem co kilka miesięcy. Produkty zmieniają się szybciej, więc i stanowiska muszą się dostosowywać.

Filozofia lean i kultura ciągłego doskonalenia procesów (kaizen) wymagają od konstrukcji elastyczności. Muszą dać się przebudować, rozbudować lub zmienić bez palnika, spawarki i pełnego zaangażowania utrzymania ruchu. W tej logice spawane ramy stalowe sprawdzają się gorzej niż jeszcze niedawno - modyfikacja takiej konstrukcji to praktycznie powtórzenie procesu produkcji, z całym łańcuchem operacji od cięcia po malowanie.

Drugą zmianą jest waga konstrukcji. Współczesne stanowiska, wózki i regały coraz częściej projektuje się z myślą o lekkich elementach, łatwych do przenoszenia w obrębie zakładu. Ciężkie ramy stalowe wymagają wózków widłowych i ekipy montażowej. Konstrukcje aluminiowe da się często przenieść we dwie osoby.

Trzecim aspektem jest estetyka i higiena. W branżach takich jak elektronika, farmacja czy przemysł spożywczy konstrukcje muszą wyglądać profesjonalnie i być łatwe do utrzymania w czystości. Anodowana powierzchnia aluminium nie wymaga malowania, nie koroduje i nie odpada z niej farba. Dla aplikacji ESD dostępne są też wersje profili i akcesoriów spełniające wymogi ochrony elektrostatycznej.

Modułowość - klucz do całej zmiany

Najważniejszą cechą profili aluminiowych konstrukcyjnych nie są jednak same parametry materiału. Jest nią modułowość systemu.

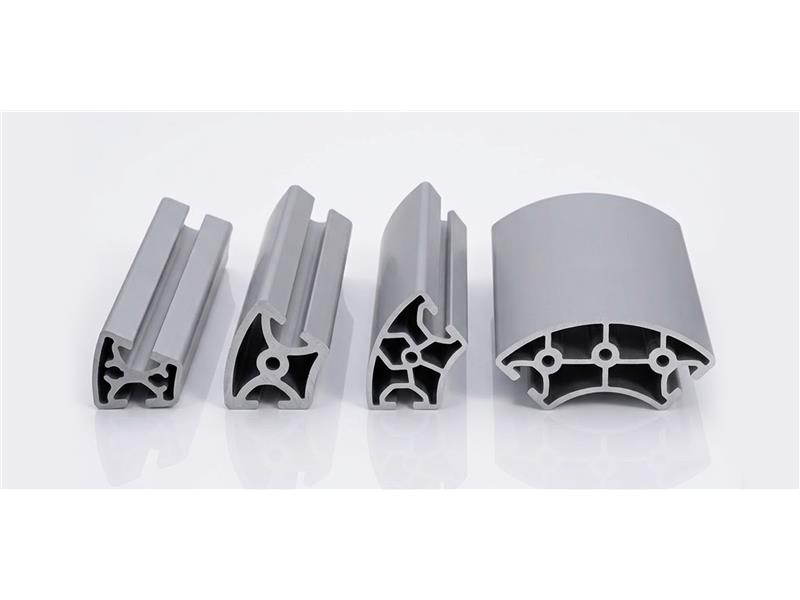

Profile produkowane są z charakterystycznymi rowkami na każdej ze ścianek - najczęściej o szerokości 6, 8 lub 10 milimetrów. Do tych rowków pasuje cały ekosystem akcesoriów: łączniki, kątowniki, wpusty, śruby, zaślepki, zawiasy, kółka, nóżki i setki innych elementów. Konstruktor nie projektuje ramy poprzez spawanie kawałków materiału. Składa ją z gotowych komponentów, trochę jak z klocków - tylko że klocki w tym przypadku przenoszą obciążenia liczone w setkach kilogramów.

Praktyczne konsekwencje takiego podejścia są znaczące. Konstrukcja powstaje w jeden dzień zamiast w tydzień. Można ją zmodyfikować bez spawarki - wystarczy klucz imbusowy i nowy element. Można ją rozbudować o kolejny moduł, nie ruszając istniejącej części. Jeśli za rok okaże się, że stanowisko ma pełnić inną funkcję, ten sam profil może posłużyć do zbudowania zupełnie innej zabudowy.

Modułowość ma też wymiar finansowy. W razie reorganizacji albo wycofania produktu, konstrukcja nie musi trafić na złom. Jest rozbierana, a komponenty wracają do magazynu i czekają na kolejny projekt.

Wytrzymałość, którą trudno przecenić

Powszechne wyobrażenie, że aluminium to materiał "miękki" i mało wytrzymały, należy do trwałych mitów branży. W rzeczywistości nowoczesne stopy używane w profilach konstrukcyjnych mają parametry, które wystarczają do większości typowych zastosowań przemysłowych. A geometria profilu robi resztę.

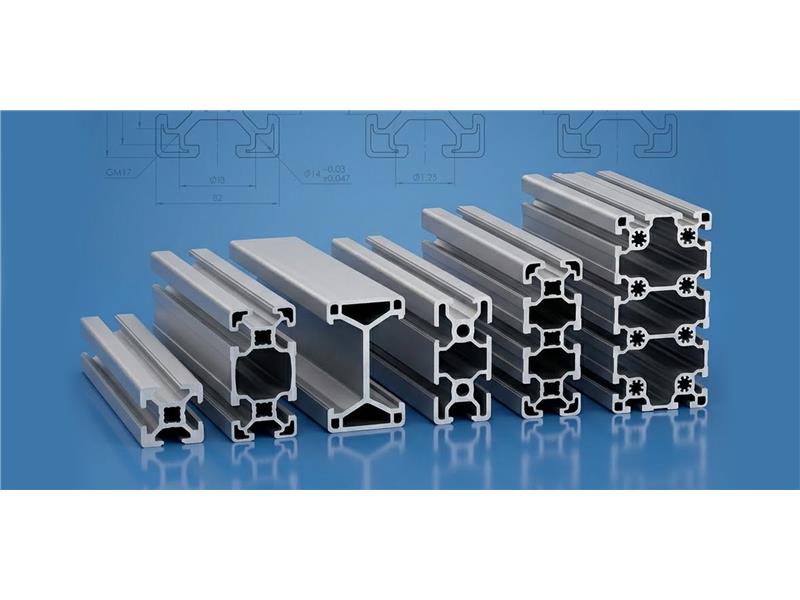

Dobrym przykładem są profile aluminiowe konstrukcyjne z większych przekrojów. Profil 80x80 osiąga moment bezwładności rzędu 132 cm⁴, a profil 90x90 - 210 cm⁴. To wartości, które pozwalają budować ramy pod maszyny i urządzenia, długie belki nośne w konstrukcjach o dużych rozpiętościach albo masywne stelaże transportowe.

Profile prostokątne typu 45x90L czy 50x100L są zaprojektowane wprost do pracy jako belki. Ich smukły kształt daje wysoki moment bezwładności w głównej osi - co przekłada się na niskie ugięcia nawet przy długich elementach poziomych.

W wielu typowych zastosowaniach konstrukcja aluminiowa nie tylko dorównuje stalowej pod względem nośności, ale często daje większy zapas bezpieczeństwa przy tej samej masie własnej.

Dlaczego ekosystem akcesoriów ma znaczenie

Często niedoceniany element całego systemu – akcesoria do profili aluminiowych - w praktyce decyduje o tym, czy konstrukcja będzie się dobrze projektowała i montowała. Sam profil jest tylko jednym z komponentów. To, co go otacza, sprawia, że system działa jako spójna całość.

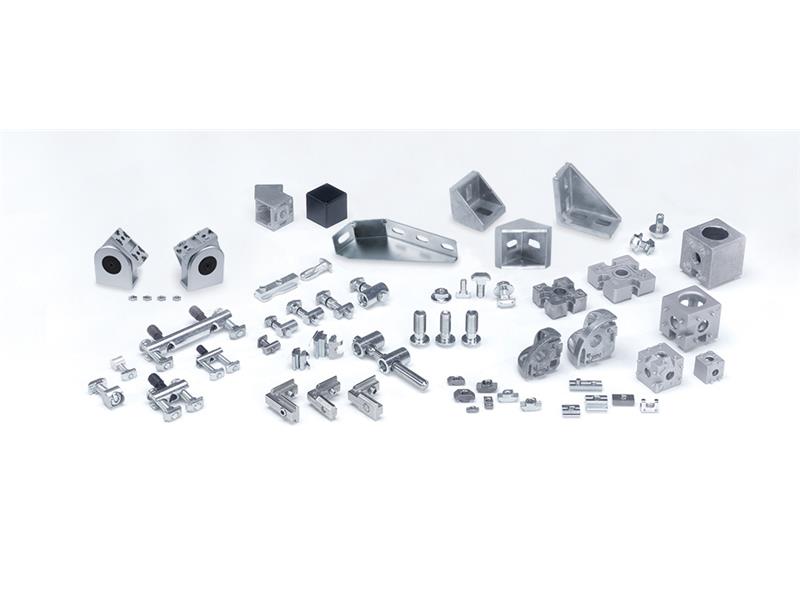

Mowa o łącznikach kątowych, wpustach teowych, śrubach z łbem kulistym, kątownikach narożnych, zaślepkach i profilach maskujących. Do tego dochodzą kółka z hamulcem, nóżki z gwintem regulującym wysokość, zawiasy w pełni kompatybilne z rowkiem czy uchwyty na monitory zgodne ze standardem VESA. Im bardziej dojrzały katalog, tym mniej kompromisów w projektowaniu.

Dobrze rozwinięty system akcesoriów daje też przewagę realizacyjną. Projekt nie utyka na braku gotowego komponentu, bo wszystko jest dostępne z magazynu. Żaden element nie wymaga produkcji na zamówienie.

Typowe zastosowania w nowoczesnym zakładzie

Trudno wymienić obszary, w których profile aluminiowe konstrukcyjne nie znajdują dziś zastosowania.

Stanowiska montażowe i kontrolne. To prawdopodobnie najczęstsze zastosowanie w branży elektronicznej, motoryzacyjnej i precyzyjnej. Ergonomiczne stanowisko ze stelażem z profili 30x30 lub 40x40, regulowane pod operatora, z półkami i prowadnicami narzędziowymi - to dziś standard.

Osłony maszyn i wygrodzenia bezpieczeństwa. Konstrukcje z profili z wypełnieniami z poliwęglanu, blachy perforowanej lub siatki dobrze sprawdzają się w realizacji wymogów norm bezpieczeństwa maszyn (m.in. EN ISO 14120). Jednocześnie są łatwe do otwarcia, serwisu i modyfikacji.

Wózki transportowe i podajniki produkcyjne. Konstrukcje typu lean - wózki kanban, dwustronne i FIFO - w większości przypadków są dziś budowane właśnie z profili aluminiowych. Lekkie, modułowe, łatwe do modyfikacji.

Stelaże dla automatyki i robotyki. Stanowiska pod coboty, ramy podtrzymujące prowadnice liniowe, konstrukcje wsporcze dla kamer i czujników wizyjnych, stelaże pod szafy sterownicze i sterowniki PLC - wszędzie tam, gdzie liczy się precyzja montażu i możliwość regulacji.

Zabudowy techniczne i obudowy. Karkasy obudów dla automatyki, szaf sterowniczych i prototypów - wszędzie, gdzie liczy się szybkie wykonanie i estetyczne wykończenie.

Koszt całkowity zamiast ceny zakupu

Często pojawia się argument, że profile aluminiowe są droższe od stali. Patrząc na sam materiał - tak, są droższe za kilogram. Ale to porównanie nie odzwierciedla rzeczywistych kosztów projektu.

Pełny rachunek wygląda inaczej. Konstrukcja stalowa wymaga: zakupu materiału, cięcia, spawania, szlifowania spoin, malowania, schnięcia, transportu i montażu na miejscu. Konstrukcja aluminiowa: zakup gotowych profili, ewentualne docięcie i obróbka (często zlecone u producenta), montaż na miejscu kluczem imbusowym.

Do tego dochodzi koszt późniejszych modyfikacji. Dla stali oznacza praktycznie powtórzenie całego procesu, a dla aluminium - kilka godzin pracy montera. W perspektywie kilku lat eksploatacji projekt aluminiowy często okazuje się tańszy nawet wtedy, gdy na starcie wydawał się droższy. Dorzućmy do tego odzysk materiału po zakończeniu projektu i obraz robi się jeszcze ciekawszy.

Podsumowanie

Przejście z konstrukcji stalowych na aluminiowe nie jest decyzją opartą na trendzie. To racjonalna konsekwencja zmian, które zaszły w sposobie projektowania i eksploatacji nowoczesnych zakładów produkcyjnych. Tam, gdzie liczą się szybkość, elastyczność, modułowość i estetyka, klasyczne spawanie ma coraz mniej atutów.

Polski rynek dobrze nadąża za tym kierunkiem. Działający w branży producenci - jak choćby łódzki Leanflex - oferują systemy kompatybilne z najpopularniejszymi standardami branżowymi, pełną gamę profili aluminiowych konstrukcyjnych, rozwinięty katalog akcesoriów oraz usługi docinania i obróbki pod konkretny projekt. Dzięki temu konstrukcja, która jeszcze niedawno wymagała kilku tygodni od projektu do montażu, dziś może powstać w kilka dni.

Czy stal całkowicie zniknie z zakładów produkcyjnych? Nic na to nie wskazuje - wciąż są zastosowania, w których jej nic nie zastąpi. Konstrukcje nośne hal, ciężkie podstawy maszyn, elementy pracujące w wysokich temperaturach to nadal domena stali. Ale w obszarach modułowych konstrukcji technicznych, stanowisk pracy, osłon i transportu wewnętrznego aluminium gra dziś główną rolę. I dobrze nadąża za tym, czego oczekuje od konstrukcji nowoczesny przemysł.
